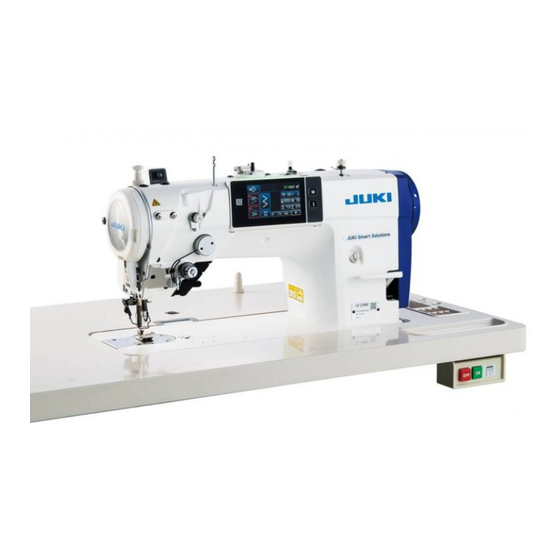

LZ-2290C-F/SC-955A
MANUAL DE INSTRUCCIONES

Publicidad

Tabla de contenido
loading

Manuales relacionados para JUKI LZ-2290C-F/SC-955A

Resumen de contenidos para JUKI LZ-2290C-F/SC-955A

  • Página 1 LZ-2290C-F/SC-955A MANUAL DE INSTRUCCIONES...

  • Página 2: Tabla De Contenido

    ÍNDICE 1. ESPECIFICACIONES ...................... 1 1-1. Especificaciones del cabezal de la máquina de coser ............ 1 1-2. Especificaciones de la caja de control ................1 2. INSTALACIÓN ......................... 2 2-1. Dibujo de la mesa ........................ 2 2-2. Precauciones al instalar la máquina de coser ..............3 2-2-1.
  • Página 3 4. MODO DE AJUSTAR LA MÁQUINA DE COSER ............24 4-1. Tensión del hilo ......................... 24 4-1-1. Para ajustar la tensión № 1 de la tensión del hilo ..............24 4-1-2. Ajuste de la tensión del hilo de la aguja (Tensión activa) ............ 24 4-1-3.
  • Página 4 5-4. Ajuste del lugar geométrico de transporte ..............100 5-4-1. Para ajustar la altura del dentado de transporte ..............100 5-4-2. Sincronización de operación del transporte ............... 101 5-4-3. Para modificar el lugar geométrico del transporte ............. 102 5-5. Función de contadores ....................103 5-5-1.
  • Página 5 8-3. Patrón de costura continua .................... 148 8-3-1. Selección de un patrón de costura continua ..............148 8-3-2. Edición de un patrón de costura continua ................149 8-3-3. Creación de un nuevo patrón de costura continua ............152 8-3-4. Ajuste del paso de inicio de un patrón de costura continua ..........152 8-4.

  • Página 6: Especificaciones

    15 clases de 21 patrones Aguja SCHMETZ 438 #75 (Aguja al tiempo de la entrega) Aceite usado Aceite JUKI New Defrix Oil Nº 1 Función de detección de sección multicapa Control de transporte horizontal Control electrónico Control de transporte vertical Control electrónico...

  • Página 7: Instalación

    2. INSTALACIÓN 2-1. Dibujo de la mesa – 2 –...

  • Página 8: Precauciones Al Instalar La Máquina De Coser

    2-2. Precauciones al instalar la máquina de coser Muchas gracias por su adquisición de esta máquina de coser industrial JUKI. Antes de poner la máquina de coser en funcionamiento, asegúrese de verificar los puntos 2-1 a 2-19 para utilizar esta máquina de coser con facilidad.
  • Página 9 3) Quite la tapa ❻ del agujero de ventilación mon- tada en la base de la máquina. (Cerciórese de colocar la tapa ❻ siempre que ❻ transporte el cabezal de la máquina en el estado en que el cabezal esté desmontado de la mesa ❼...

  • Página 10: Modo De Quitar El Retén De La Barra De Aguja

    2-4. Modo de quitar el retén de la barra de aguja Quite el retén de la barra de aguja ❶ para transpor- tar la máquina. Conserve el retén de barra de aguja que se había desmontado, e instale este retén de barra de aguja siempre que transporte la máquina de coser.

  • Página 11: Modo De Instalar El Pedestal De Hilos

    2-7. Modo de instalar el pedestal de hilos ❷ ❶ 1) Ensamble la unidad del pedestal de hilos, e insértela en el agujero en la mesa de la máquina de coser. 2) Apretar la tuerca ❶ . 3) Para el alambrado en el techo, pase el cable de la corriente eléctrica por la varilla de descanso ❷ del carrete.

  • Página 12: Modo De Instalar La Caja Eléctrica

    2-9. Modo de instalar la caja eléctrica 2-9-1. Preparativos para la instalación de la caja de control (Sólo para los modelos tipo UE) 1) Los conductores a tierra ❷ de la cubierta inferior ❷ se encuentran instalados en la cubierta inferior. Fije los conductores a tierra ❷...

  • Página 13: Instalación De La Caja Del Reactor (Sólo Para Los Modelos Tipo Ue)

    2-10. Instalación de la caja del reactor (Sólo para los modelos tipo UE) 1） Fije los terminales del cable de alimentación ❶ ❸ ❷ ❹ proveniente de la caja eléctrica al cjto. de tablero PCB ❷ de la caja de reactores y a la placa de montaje ❸...

  • Página 14: Especificaciones De La Tensión

    2-11-2. Especificaciones de la tensión Especificaciones de voltaje al tiempo de la entrega desde la fábrica se indican en el sello de indicaciones de voltaje. Conecte el cable en conformidad con las especificaciones. Etiqueta de indicación de energía Nunca trabaje con tensión y fase erróneas. (Por ejemplo : En caso de 200V) Placa de régimen nominal •...

  • Página 15: Conexión De Cables

    2-13. Conexión de cables PELIGRO : 1. Para evitar lesiones personales causadas por sacudidas eléctricas o por un arranque brusco de la má- quina de coser, ejecute el trabajo después de posicionar en OFF el interruptor de la corriente eléctrica y de dejar un lapso de tiempo de 5 minutos o más.

  • Página 16: Atornillado Del Conductor A Tierra De La Cubierta Inferior A Ésta (Sólo Para Los Modelos Tipo Ue)

    2-13-2. Atornillado del conductor a tierra de la cubierta inferior a ésta (Sólo para los modelos tipo UE) "2-9-1. Preparativos para Reapriete el conductor a tierra de la cubierta inferior que se había retirado en la instalación de la caja de control (Sólo para los modelos tipo UE)" p.7.

  • Página 17: Modo De Colocar La Biela

    2-15. Modo de colocar la biela ADVERTENCIA : Para evitar lesiones personales causados por un arranque brusco de la máquina de coser, ejecute el tra- bajo después de posicionar en OFF y un lapso de tiempo de 5 minutos o más. 1) Fije la biela ❶...

  • Página 18: Ajuste Del Pedal

    2-16. Ajuste del pedal ADVERTENCIA : Desconecte la corriente eléctrica antes de comenzar el trabajo para evitar accidentes causados por un arranque brusco de la máquina de coser. 2-16-1. Modo de instalar la biela 1) Mueva el pedal ❸ hacia la derecha o hacia la iz- quierda como se ilustra con las flechas de modo que la palanca ❶...

  • Página 19: Lubricación

    "4-11. Ajuste de la cantidad de aceite en el gancho" p.40) 2. En cuanto al aceite para la lubricación del gancho compre el aceite JUKI NEW DEFRIX OIL No. 1 (Pieza No.: MDFRX1600C0) o aceite JUKI MACHINE OIL #7 (Pieza No.: MML007600CA).

  • Página 20: Cómo Utilizar El Panel De Operación (Explicación Básica)

    2-19. Cómo utilizar el panel de operación (explicación básica) 2-19-1. Selección de idioma (operación a efectuar en primer lugar) Después de encender la máquina de coser por primera vez tras su compra, seleccione en primer lugar el idioma que desee visualizar en el panel de operación. Tenga en cuenta que si apaga la máquina de coser sin haber seleccionado el idioma, la pantalla de selección de idioma se visualizará...

  • Página 21: ③ Recuperación De La Memoria Del Origen

    ③ Recuperación de la memoria del origen ❸ Cuando se pulsa ❸ , la máquina de coser re- cupera el origen y eleva la barra de agujas a su posición superior. * En caso de que la función "U090 Función de parada en posición superior en la operación inicial"...

  • Página 22: Denominaciones Y Funciones De Teclas Del Panel

    2-19-2. Denominaciones y funciones de teclas del panel * El cambio alternativo entre el modo de operador y el modo de personal de mantenimiento se efectúa ❶ y el ❷ . pulsando simultáneamente el <Modo de operador> <Modo de personal de mantenimiento> ❺...
  • Página 23 ❶ en la pantalla de cosi- Cuando se pulsa do, se visualiza la "Segunda pantalla de cosido". ❶ <Pantalla de cosido> Haga los ajustes deseados en esta pantalla. Lue- ❷ para volver a la pantalla de go, pulse cosido. ❷ <Segunda pantalla de cosido>...

  • Página 24: Operaciones Básicas

    2-19-3. Operaciones básicas ① Activación del interruptor de la corriente eléctrica Cuando se activa el interruptor de la corriente eléctrica, se visualiza la pantalla de bienvenida. ② Para seleccionar un patrón de cosido Se visualiza la pantalla de cosido. ・ Seleccione un patrón de cosido. "5-2.

  • Página 25: Preparativos Antes De Empezar A Coser

    3. PREPARATIVOS ANTES DE EMPEZAR A COSER 3-1. Modo de colocar la aguja ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está...

  • Página 26: 3-3.CÓmo Colocar Una Bobina En La Caja De Bobina

    3-3.Cómo colocar una bobina en la caja de bobina ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está...

  • Página 27: Modo De Bobinar Una Bobina

    3-4. Modo de bobinar una bobina ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está completamente parado. 1) Inserte bien profunda la bobina en el eje bobina- dor ❹...

  • Página 28: Modo De Enhebrar El Cabezal De La Maquina

    3-5. Modo de enhebrar el cabezal de la maquina ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está...

  • Página 29: Modo De Ajustar La Máquina De Coser

    4. MODO DE AJUSTAR LA MÁQUINA DE COSER 4-1. Tensión del hilo 4-1-1. Para ajustar la tensión № 1 de la tensión del hilo 1) Gire la tuerca № 1 ❶ de tensión del hilo en el sentido de las manecilla del reloj (en direc- ción A) para acortar la longitud del hilo rema- nente en la aguja después del corte del hilo, ❶...

  • Página 30: Corrección De Tensión (Con Respecto A La Velocidad De Cosido)

    4-1-3. Corrección de tensión (con respecto a la velocidad de cosido) La tensión del hilo de la aguja se puede corregir en función de la velocidad de cosido. La tensión del hilo de la aguja también se puede ajustar en el panel de operación. Los datos de la tensión del hilo de la aguja se almacenan en la memoria.
  • Página 31       5) Los valores ajustados de la tensión del hilo  y la longitud de punta- de la aguja  se pueden aumentar / dismi- nuir con * La tensión del hilo de la aguja  , ajustada según el procedimiento anteriormente men- cionado, se utiliza para ajustar el diagrama de corrección.

  • Página 32: Corrección De Tensión (Con Respecto A La Cantidad Remanente De Hilo De Bobina)

    4-1-4. Corrección de tensión (con respecto a la cantidad remanente de hilo de bobina) La tensión del hilo de la bobina se puede corregir de acuerdo con la cantidad remanente de hilo de bobina. La tensión del hilo de la aguja también se puede ajustar en el panel de operación. Los datos de la tensión del hilo de la aguja se almacenan en la memoria.

  • Página 33: Corrección De Tensión Derecha / Izquierda

    5) Ajuste "U201 Cantidad remanente de hilo de bobina para iniciar la corrección" con el tecla- do numérico  . Utilizando el valor de ajuste anteriormente mencionado, determine la cantidad remanen- te de hilo de bobina indicada en el contador de la bobina para iniciar la corrección del hilo de la aguja.

  • Página 34: Modo De Ajustar La Tensión De Hilo De Bobina

    4-1-6. Modo de ajustar la tensión de hilo de bobina ❶ Aumentar 1) La tensión del hilo de bobina se ajusta girando el tornillo de ajuste ❶ de tensión. Gire hacia la derecha para aumentarla. Gire hacia la izquierda para disminuirla. Disminuir 4-2.

  • Página 35: Prensatelas (Dispositivo Prensatelas Activo)

    4-3. Prensatelas (Dispositivo prensatelas activo) ADVERTENCIA : Asegúrese de que no haya nada debajo del prensatelas al encender la máquina de coser. Si la máquina de coser se enciende cuando se ha colocado algo debajo del prensatelas, la máquina de coser visualizará el error E910.

  • Página 36: Corrección De La Presión Del Prensatelas

    4-3-2. Corrección de la presión del prensatelas Se puede ajustar la presión del prensatelas de acuerdo con la velocidad de cosido. (Este ajuste previne con eficiencia el salto del prensatelas.) [Para modificar] ❶ para visualizar la pantalla de Pulse edición de datos de cosido. ❶...

  • Página 37: Elevador Manual

    ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está completamente parado. 4-3-3. Elevador manual ❶...

  • Página 38: Para Ajustar La Longitud De Puntadas

    4-4. Para ajustar la longitud de puntadas 1. Puede haber casos en que la cantidad de trasporte del panel de operación y el espaciado de cosido actual difieran entre sí en el caso de usarse en un estado que sea diferente al de la entrega estándar o al material que se está...

  • Página 39: Lámpara Led De Mano

    4-6. Lámpara LED de mano ADVERTENCIA : Para protegerse contra lesiones personales por el arranque inesperado de la máquina de coser, nunca ponga sus manos cerca de la zona de entrada de la aguja ni sus pies sobre el pedal durante el ajuste de la intensidad del LED.

  • Página 40: Interruptor Personalizado

    4-8. Interruptor personalizado Es posible asignar diversas operaciones al interruptor de mano ① y a los interruptores ② y ③ del cabezal de la máquina. Los valores (estados) iniciales son como se describen a conti- nuación. ③ ① Interruptor de mano: Interruptor de costura de transporte inverso, entrada ②...
  • Página 41 En caso de que se seleccione el ítem de fun- ción i51 o subsiguientes, se ajusta la opera- ción a llevar a cabo cuando se pulsa el botón. : La función se habilita cuando se man- tiene pulsado el botón. : La habilitación/inhabilitación de la fun- ción cambia alternativamente cuando se pulsa el botón.

  • Página 42: Costura Espejo

    4-9. Costura espejo La inversión de espejo es la función para coser un patrón que se invierte durante el cosido. Cuando se pul- sa el interruptor personalizado (i09: Ya asignado con la función para la entrada del interruptor de inversión de espejo) durante el cosido, la máquina de coser empieza a coser invirtiendo el patrón cosido.
  • Página 43 ❶ ❶ se pulsa y mantiene pulsa- 1) Cuando do durante tres segundos en la pantalla de cosido, se visualiza la "Pantalla de modos". 2) Para seleccionar "1. Interruptor de memoria". Se visualiza la "Pantalla de selección de tipo de interruptor de memoria". <Pantalla de modos>...

  • Página 44: Puntada Fagot

    4-10. Puntada fagot Cuando ejecute cosido de vainica, use el calibre opcional para vainica de abajo. Para sus detalles, vea "5-3-8. Patrón 2 (vainica)" p.92. [Ejemplo de instalación de calibre opcional 1. Cuando use el calibre opcional para vainica, no se puede usar el dispositi- para vainica] vo retira-hilo.

  • Página 45: Ajuste De La Cantidad De Aceite En El Gancho

    (Pieza JUKI No. 11015906) está obstruida o cosa parecida. Cambie la mecha del aceite lubricante del eje del gancho, consultando el párrafo "6-1-3.

  • Página 46: Cómo Utilizar El Panel De Operación

    5. CÓMO UTILIZAR EL PANEL DE OPERACIÓN 5-1. Explicación de la pantalla de cosido (al seleccionar un patrón de cosido) En la pantalla de cosido se visualizan la forma y los valores preajustados del patrón de costura actualmente seleccionado. El display y la operación de los botones varían según el patrón de cosido seleccionado. Tenga en cuenta que la pantalla de cosido muestra dos displays diferentes: el display del patrón de cosido y el "5-5.
  • Página 47 Patrón de costura continua (Modo de operador) Patrón de costura libre Patrón de costura de dimensiones constantes (Modo de personal de mantenimiento) (Modo de personal de mantenimiento) Patrón de costura multicapa Patrón de costura de forma poligonal (Modo de personal de mantenimiento) (Modo de personal de mantenimiento) Patrón de costura continua (Modo de personal de mantenimiento)
  • Página 48 Interruptor/display Descripción ❶ Tecla de modos Este interruptor se utiliza para visualizar la pantalla del menú. El modo de display se puede cambiar alternativamente entre el modo de operador y el modo de personal de mantenimiento pulsando simultáneamente el tecla de modos y el tecla de informaciones.
  • Página 49 Interruptor/display Descripción Botón de forma de costura La forma de costura seleccionada se visualiza en el panel de operación. "5-3. Modo de fijar la configuración de cosido" p. La pantalla de selección de formas se visualiza pulsando este botón. Botón de patrones de cos- El patrón de costura seleccionado se visualiza en este campo.

  • Página 50: Patrones De Cosido

    5-2. Patrones de cosido Los patrones que se cosen frecuentemente pueden registrarse como patrones de cosido. Una vez que los patrones se hayan registrado como patrones de cosido, es posible extraer de la memoria el patrón de cosido deseado seleccionando simplemente su número de patrón de cosido. Es posible registrar hasta 200 patrones diferentes como patrones de cosido.

  • Página 51: Lista De Patrones De Cosido

    5-2-2. Lista de patrones de cosido En la pantalla se visualiza la lista de patrones de cosido registrados en la memoria. En el modo de personal de mantenimiento, los patrones de cosido se pueden crear, copiar y borrar. A en la pantalla de cosido de Pulse cada modo.
  • Página 52 Nombre Funcionamiento ❶ Botón de № de patrón Este botón se utiliza para visualizar los números de patrones de cosido y patrones cíclicos registrados. (No se visualizan los números de patrones cíclicos no registrados.) Cuando se pulsa este botón, el patrón de cosido pasa al estado seleccionado. Gama de display: Números de patrones de cosido 1 a 200 y patrones cíclicos 1 a 20.

  • Página 53: Patrón De Costura De Transporte Inverso (Al Inicio)

    5-2-3. Patrón de costura de transporte inverso (al inicio) El patrón de costura de transporte inverso al inicio del cosido se ajusta tal como se describe a continuación. (1) Para habilitar el patrón de costura de transporte inverso (al inicio) El patrón de costura de transporte inverso al ini- cio del cosido es operable cuando la función de costura de transporte inverso al inicio del cosido...
  • Página 54 ◆ Para el modo de personal de mantenimiento ① Selección del tipo de costura de transporte inverso al inicio del cosido 1) Visualice la "Pantalla de edición para costura de transporte inverso (al inicio)" del cosido haciendo referencia al caso del modo del operador.
  • Página 55 ・ En el caso de la puntada de condensación de 2 puntos ❸ ❾ ❾ La longitud de puntadas, etc. se puede ajustar ❽ . Cambie el número de puntadas de condensación ❾ . El valor que haya introducido se confirma pul-  .

  • Página 56: Para Introducir La Longitud De Puntadas (Transporte Normal) (A)

    ③ Edición de datos de costura de transporte inverso al inicio del cosido  en la pantalla de 1) Cuando se pulsa costura de transporte inverso al inicio del cosido, se visualiza la "Pantalla de edición de datos de costura de transporte inverso al inicio del cosido".
  • Página 57 ・ Para introducir la longitud de puntadas (transporte inverso) (B) B, se visualiza la 1) Cuando se pulsa "Pantalla de entrada de longitud de puntadas (transporte inverso)". 2) Introduzca la longitud de puntadas (transporte inverso) con el teclado numérico  . (-2,5 a 2,5)  , se confirma el 3) Cuando se pulsa...

  • Página 58: ④ Para Aplicar Los Ítems Modificados

    ・ Para ajustar la tensión del hilo de la aguja a usar al inicio del cosido (E) E, se visualiza la 1) Cuando se pulsa "Pantalla de entrada de tensión del hilo de la aguja al inicio del cosido". 2) Introduzca con el botón  la tensión del hilo de la aguja a usar al inicio del cosido.

  • Página 59: Patrón De Costura De Transporte Inverso (Al Final)

    5-2-4. Patrón de costura de transporte inverso (al final) Un patrón de costura de transporte inverso al fin del cosido se ajusta como se describe a continuación. (1) Para habilitar el patrón de costura de transporte inverso (al final) El patrón de costura de transporte inverso al fin del cosido es operable cuando la función de costura de transporte inverso al fin del cosido se ha ajustado al estado activado (no se visualiza la...

  • Página 60: Para Editar Patrones De Cosido

    5-2-5. Para editar patrones de cosido (1) Método de edición (en caso de que se haya seleccionado la costura libre, costura de dimensio- nes constantes, o costura multicapa) * En caso de que se haya seleccionado la costura de forma poligonal, vea "8-2.
  • Página 61 * Cuando se ha seleccionado un patrón de co- sido de dimensiones constantes, la "Pantalla de entrada de número de puntadas" se puede ❸ al momento de visualizar pulsando ajustar el número de puntadas. (Sólo cuando el número de puntadas es modificable.) ❾...
  • Página 62 (2) Para ajustar la posición de parada inferior ADVERTENCIA : La barra de agujas se mueve durante el ajuste de este ítem. Por lo tanto, tenga cuidado para no poner sus dedos debajo de la aguja. ❶ en la pantalla de cosido en 1) Pulse el modo de personal de mantenimiento.

  • Página 63: Lista De Funciones De Patrones

    5-2-6. Lista de funciones de patrones (1) Ítems de ajuste en el modo de cosido de patrones № de Denominación de Unidad de Gama de entradas dato ítem cambio S001 Patrón de costura ― Dimensiones Forma Libre constantes Multicapa poligonal Continua S002 Forma de costura...
  • Página 64 № de Denominación de Unidad de Gama de entradas dato ítem cambio S008 Tensiones de hilo ― derecha e izquierda, DESACTIVADA ACTIVADA cambio alternativo S009 Longitud de puntada 0,1 mm -5,0 a 5,0 S010 Activación / desacti- ― vación de puntadas ACTIVADA / DESACTIVADA ―...
  • Página 65 № de Denominación de Unidad de Gama de entradas dato ítem cambio S024 → Ancho de punta- 0,1 mm da de condensación 0,0 a 10,0 ― 0,0 a 10,0 de 2 puntos al inicio del cosido S030 Activación / desacti- ―...
  • Página 66 № de Denominación de Unidad de Gama de entradas dato ítem cambio S044 → Ancho de punta- 0,1 mm da de condensación 0,0 a 10,0 ― 0,0 a 10,0 de 2 puntos al fin del cosido S050 Posición de parada ―...
  • Página 67 № de Denominación de Unidad de Gama de entradas dato ítem cambio S065 Elevación del pren- ― satelas durante una parada intermedia: : DESACTIVADA : DESACTIVADA ― ― : ACTIVADA : ACTIVADA S066 Altura de elevación 0,1 mm del prensatelas 0,0 a 10,0 ―...
  • Página 68 № de Denominación de Unidad de Gama de entradas dato ítem cambio S072 Ancho de zigzag 0,1 mm 0,0 a 10,0 0,0 a 10,0 0,0 a 10,0 : Puntada : Puntada invisible izquierda : Patrón 1 zigzag 0,0 a 10,0 0,0 a 10,0 0,0 a 10,0 : Festón...
  • Página 69 № de Denominación Unidad de Gama de entradas dato de ítem cambio S077 Posición de ― inicio de cosido Opcional Opcional Opcional : Puntada : Puntada T : Puntada T zigzag izquierda derecha Izquierda Izquierda Derecha : Puntada : Puntada T : Puntada T zigzag izquierda...
  • Página 70 № de Denominación Unidad de Gama de entradas dato de ítem cambio S078 Posición de fin ― de cosido Opcional Opcional Opcional Opcional : Puntada : Festón : Puntada T : Puntada T zigzag izquierda derecha Izquierda Izquierda Izquierda Derecha : Puntada : Festón : Puntada T...
  • Página 71 № de Denominación de Unidad de Gama de entradas dato ítem cambio S079 Corrección de ten- ― : Desactivada : Velocidad de cosido sión del hilo de la aguja : Cantidad remanente de hilo de bobina : Ambas Cambio alternativo ―...
  • Página 72 № de Denominación de Unidad de Gama de entradas dato ítem cambio S087 Cambio alternativo 1 puntada de un toque, número de puntadas a coser 0 a 200 ― ― antes de desactivar 0 a 200 la función de cambio alternativo Cambio alternativo ―...
  • Página 73 № de Denominación de Unidad de Gama de entradas dato ítem cambio S097 Cambio alternativo 1 puntada de sección multi- capa, número de puntadas a coser 0 a 200 ― ― antes de desactivar 0 a 200 la función de cambio alternativo S100 Diagrama de velo-...
  • Página 74 № de Unidad de Denominación de ítem Gama de entradas dato cambio S212 Elevación del prensatelas durante ― ：DESACTIVADA　 ：ACTIVADA una parada intermedia S213 Altura de elevación del prensate- 0,1 mm 0,0 a 10,0 las durante una parada interme- dia: S214 Posición de parada de la barra de ―...
  • Página 75 (3) Ítems de ajuste para pasos de un patrón de costura continua № de Unidad de Denominación de ítem Gama de entradas dato cambio Paso 01 S611 Forma de costura ― Ver S002 S612 Número de puntadas 1 puntada 1 a 2000 S613 Ancho de zigzag 0,1 mm...

  • Página 76: Función De Enseñanza

    5-2-7. Función de enseñanza Esta función permite introducir el número de puntadas de un patrón de cosido utilizando el número real de puntadas cosidas. La pantalla de esta función se puede visualizar desde la pantalla de edición de patrones de cosido. La función de enseñanza se puede utilizar cuando se ha seleccionado la "costura de dimensiones cons- tantes"...

  • Página 77: ⑤ Para Proceder Al Siguiente Paso

    (2) Cómo efectuar el ajuste (costura de forma poligonal) ❶ ① Para visualizar la pantalla de entrada de número de puntadas Pulse ❶ en la pantalla de lista de datos de cosido. Luego, se visualizará la "Pantalla de entrada de número de puntadas". <Pantalla de cosido (costura de forma poligonal) (Modo de personal de mantenimiento)>...

  • Página 78: Función De Cambio Alternativo De Utilería De Un Toque

    5-2-8. Función de cambio alternativo de utilería de un toque En caso de que la función de cambio alternativo de un toque se encuentre asignada al interruptor personali- zado, la longitud de puntada, velocidad de cosido, etc. se pueden cambiar alternativamente pulsando dicho interruptor personalizado.

  • Página 79: Registro De Un Nuevo Patrón De Cosido

    5-2-9. Registro de un nuevo patrón de cosido Un patrón de cosido de reciente creación se puede registrar siguiendo los pasos del procedimiento indicado a continuación. ① Para seleccionar la función de creación de un nuevo patrón ❶ ❶ para visualizar la "Pantalla 1) Pulse de gestión de patrones de cosido".
  • Página 80 ② Para confirmar los datos del patrón de cosido creado ❸ ❸ para visualizar la pantalla de 1) Pulse registro de № de patrón de costura. 2) Introduzca el número del patrón a registrar utilizando el teclado numérico. ❹ para confirmar el número del 3) Pulse patrón que haya introducido.

  • Página 81: Para Copiar Un Patrón

    5-2-10. Para copiar un patrón ❶ ❶ para visualizar la "Pantalla 1) Pulse de gestión de patrones de cosido". ❷ . 2) Pulse ❷ <Pantalla de gestión de patrones de cosido> 3) Introduzca un número de patrón de copiado con el teclado numérico. ❹...

  • Página 82: Función De Delimitación

    5-2-11. Función de delimitación Esta función permite introducir caracteres objetivo, tales como número de producto, proceso o comentario, de patrones de cosido almacenados en la memoria para poder seleccionar y visualizar patrones de cosi- do que contengan dichos caracteres objetivo. Está función se puede utilizar tanto en el modo del operador como en el modo de personal de mantenimiento.

  • Página 83: Modo De Fijar La Configuración De Cosido

    5-3. Modo de fijar la configuración de cosido • La anchura de zigzag se puede fijar desde “0” hasta 10 mm. (El valor fijado se limita por la limitación de anchura máxima de zigzag.) • La línea base de pespunte se puede fijar como sigue. Cuando el centro de zigzag es "0,0". Lado derecho: "+".
  • Página 84 ・ Introduzca el ancho de zigzag con el teclado numérico ❼ . (0,0 a 10,0) ・ Cando se pulsa ❽ , se confirma el va- lor introducido y la pantalla vuelve a la "Pan- talla de cosido". ❼ ❽ <Pantalla de entrada de ancho de zigzag> [Modo de fijar la línea base de puntada] ・...
  • Página 85 ・ Cuando se pulsa  , se visualiza la "Pantalla de selección de posición de inicio del cosido". <Pantalla de edición de datos de cosido> ・ Seleccione la posición de inicio del cosido  . : Posición de inicio de cosido, opcional : Posición de inicio de cosido, izquierda : Posición de inicio de cosido, derecha ・...

  • Página 86: Festón

    5-3-2. Festón 1) Seleccione la puntada festón ❶ en la panta- lla de selección de formas de costura. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". ❶ ❷ <Pantalla de selección de forma de cosido>...
  • Página 87 ● Inicio con la cresta e inicio con la raíz del festón Inicio de Inicio con Inicio con Normalmente, el cosido cosido la raíz la cresta posición del festón empieza con de la aguja el patrón de inicio con después del la raíz.
  • Página 88 5) Para ajustar la posición de fin del cosido. ・ Pulse  para ir a la página siguiente. ・ Pulse  en la pantalla de edición de datos de cosido "Pantalla de selección de posición de fin del cosido". <Pantalla de edición de datos de cosido> ・...

  • Página 89: Cosido De Puntadas Invisibles

    5-3-3. Cosido de puntadas invisibles ❶ 1) Seleccione la puntada invisible ❶ en la pan- talla de selección de formas de costura. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". ❷...

  • Página 90: Pespunte De Patrón Personalizado

    5-3-4. Pespunte de patrón personalizado ❶ en la pantalla de selección de 1) Pulse forma de costura. Se visualiza la "Pantalla de ajuste de patro- nes personalizados". ❶ <Pantalla de selección de forma de cosido> 2) Seleccione el patrón personalizado ❷ . ❸...
  • Página 91 ・ Cuando se pulsa ❹ , se visualiza la "Pantalla de selección de posición de inicio del cosido". ❹ <Pantalla de edición de datos de cosido> ・ Seleccione la posición de inicio del cosido ❺ . : Posición de inicio de cosido, izquierda : Posición de inicio de cosido, derecha 1 : Posición de inicio de cosido, derecha 2 : Posición de inicio de cosido, opcional...

  • Página 92: Puntada En T, Derecha

    La cantidad de trasporte se puede fijar a 0 y el patrón de pespunte en T se puede deformar debido al tipo de material, a la altura del dentado de trasporte o al tipo de – calibre. (La 2ª puntada no corresponde con la 4ª puntada.) En este caso, efectúe la corrección siguiendo los pasos del procedimiento descrito a continuación, para alinear las Correspon-...
  • Página 93 3) Fijación de la posición de inicio de cosido. ・ Pulse ❸ en la pantalla de cosido. Se visualiza la "Pantalla de edición de datos de cosido". * Para el ancho de zigzag, posición de la línea de base de puntadas, y longitud de puntadas, "5-3-1.
  • Página 94 ・ Seleccione la posición de fin del cosido ❽ . : Posición de fin de cosido, izquierda : Posición de fin de cosido, derecha 1 : Posición de fin de cosido, derecha 2 : Posición de fin de cosido, opcional ❽...

  • Página 95: Patrón 1

    5-3-7. Patrón 1 1) Seleccione puntada ❶ de patrón 1 en la pan- talla de selección de formas de cosido. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". ❶...
  • Página 96 4) Para ajustar la posición de fin del cosido. ・ Cuando se pulsa ❼ , se visualiza la "Pantalla de selección de posición de inicio del cosido". ❼ <Pantalla de edición de datos de cosido> ・ Seleccione la posición de fin del cosido ❽ . : Posición de fin de cosido, centro 1 : Posición de fin de cosido, centro 2 : Posición de fin de cosido, izquierda...

  • Página 97: Patrón 2 (Vainica)

    5-3-8. Patrón 2 (vainica) Cuando se ejecuta un cosido de vainica, es necesario calibre exclusivo. "4-10. Puntada fagot" p. 1) Seleccione puntada ❶ de patrón 2 en la pan- talla de selección de formas de cosido. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido".
  • Página 98 ・ Seleccione la posición de inicio del cosido ❺ . : Posición de inicio de cosido, derecha 1 : Posición de inicio de cosido, centro 1 : Posición de inicio de cosido, izquierda 1 : Posición de inicio de cosido, izquierda 2 : Posición de inicio de cosido, centro 2 ❺...

  • Página 99: Patrón 3

    5-3-9. Patrón 3 1) Seleccione puntada ❶ de patrón 3 en la pan- talla de selección de formas de cosido. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". La cantidad de trasporte deviene "0"...
  • Página 100 ・ Seleccione la posición de inicio del cosido ❺ . : Posición de inicio de cosido, derecha 1 : Posición de inicio de cosido, centro 1 : Posición de inicio de cosido, izquierda 1 : Posición de inicio de cosido, izquierda 2 : Posición de inicio de cosido, centro 2 ❺...

  • Página 101: Patrón 4

    5-3-10. Patrón 4 1) Seleccione puntada ❶ de patrón 4 en la pan- talla de selección de formas de cosido. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". La cantidad de trasporte deviene "0"...
  • Página 102 ・ Seleccione la posición de inicio del cosido ❺ . : Posición de inicio de cosido, izquierda 1 : Posición de inicio de cosido, izquierda 2 : Posición de inicio de cosido, derecha 1 : Posición de inicio de cosido, derecha 2 : Posición de inicio de cosido, derecha 3 ❺...

  • Página 103: Patrón 5

    5-3-11. Patrón 5 1) Seleccione puntada ❶ de patrón 5 en la pan- talla de selección de formas de cosido. ❷ , se confirma la 2) Cando se pulsa selección efectuada y la pantalla vuelve a la "Pantalla de cosido". La cantidad de trasporte deviene "0"...
  • Página 104 ・ Seleccione la posición de inicio del cosido ❺ . : Posición de inicio de cosido, derecha 1 : Posición de inicio de cosido, centro 1 : Posición de inicio de cosido, izquierda 1 : Posición de inicio de cosido, izquierda 2 : Posición de inicio de cosido, centro 2 ❺...

  • Página 105: Ajuste Del Lugar Geométrico De Transporte

    5-4. Ajuste del lugar geométrico de transporte 5-4-1. Para ajustar la altura del dentado de transporte 1. Tenga en cuenta que pueden ocurrir interferencias entre la placa de agujas y el dentado de transporte dependiendo del calibre que se utilice. Asegúrese de comprobar la holgura en el calibre utilizado.

  • Página 106: Sincronización De Operación Del Transporte

    5-4-2. Sincronización de operación del transporte En caso de que haya modificado la longitud de puntada, la altura del dentado de transporte o la sincronización del transporte, haga funcionar la máquina de coser a baja velocidad para asegurarse de que el calibre no interfiera con la parte modificada. La sincronización entre la aguja y el transporte se puede ajustar en el panel de operación.

  • Página 107: Para Modificar El Lugar Geométrico Del Transporte

    5-4-3. Para modificar el lugar geométrico del transporte El lugar geométrico del transporte se puede mo- dificar de acuerdo con el ítem a coser. [Para modificar] ❶ para visualizar la pantalla de 1) Pulse edición de datos de cosido. ❶ ❷...

  • Página 108: Función De Contadores

    5-5. Función de contadores Esta función efectúa el cómputo de cosido en la unidad predeterminada y genera una alarma visible en la pantalla cuando se alcanza el valor predeterminado. 5-5-1. Para visualizar la pantalla de cosido en el modo de display de contadores Existen tres diferentes tipos de contadores: contador de hilo de bobina, contador de cosido, y contador de pasos de puntadas.

  • Página 109: Cómo Ajustar Los Contadores

    5-5-3. Cómo ajustar los contadores ① Para seleccionar el ajuste de contadores ❶ ❶ para visualizar la pantalla de 1) Pulse modos. 2) Seleccione "4. Ajuste de contadores". <Pantalla de modos> ② Para ajustar el tipo de contador, el valor actual del contador, y el valor predeterminado del conta- dor seleccionado El contador de cosido y el contador de bobina deben ajustarse siguiendo el mismo procedimiento.
  • Página 110 1) Seleccione el tipo de contador deseado. ❷ para confirmar el tipo de con- 2) Pulse tador que haya seleccionado. ❷ <Pantalla de tipos de contadores> 1) Seleccione el valor actual del contador. 2) Introduzca el valor con el teclado numérico. ❷...
  • Página 111 Contador de hilo de bobina Contador de cómputo progresivo (método de adición): El contador de hilo de bobina adiciona uno a su valor actual cada vez que la máquina de coser cose 10 puntadas. Cuando el valor actual llega al valor predeterminado, se visualiza la pantalla de fin de cómputo.

  • Página 112: ③ Para Confirmar Los Datos Introducidos

    ③ Para confirmar los datos introducidos ❸ Confirme los datos de los ítems de ajuste del contador que haya introducido. Luego, pulse ❸ para que la pantalla vuelva a la pantalla de modos. ❸ nuevamente, la pantalla Si se pulsa vuelve a la pantalla de cosido.

  • Página 113: Diagrama Simplificado De Displays En El Panel

    5-6. Diagrama simplificado de displays en el panel – 108 –...

  • Página 114: Lista De Datos De Interruptores De Memoria

    5-7. Lista de datos de interruptores de memoria Gama de № Ítem Unidad ajustes U001 Función de arranque suave 0 a 9 Puntada El valor inicial varía según el cabezal de la máquina. (0: Desactivada) U007 Unidad de cómputo regresivo de hilo de bobina 0 a 2 Puntada 0: 10 puntadas / 1: 15 puntadas / 2: 20 puntadas...
  • Página 115 Gama de № Ítem Unidad ajustes U037 Velocidad durante el arranque suave 100 a 5000 sti/min El número de revoluciones ajustado con este interruptor de memoria tiene preceden- cia aun cuando fuere menor que la velocidad más baja con el pedal. El valor inicial varía según el cabezal de máquina.
  • Página 116 Gama de № Ítem Unidad ajustes ー U057 Posición del dentado de transporte al corte de hilos 0 a 1 La altura del dentado de transporte se fija en 0 (cero) al momento del corte de hilos. 0: No se fija / 1: Se fija ー...
  • Página 117 Gama de № Ítem Unidad ajustes ー U151 Ajuste de la posición para iniciar la operación del elevador de rodilla automático -1000 a Se corrige la posición del elevador de rodilla en que opera el prensatelas. 1000 ー U152 Ajuste de la posición para maximizar la elevación del prensatelas por el eleva- -200 a 1000 dor de rodilla automático Se corrige la posición del elevador de rodilla en que se maximiza la altura de eleva-...
  • Página 118 Gama de № Ítem Unidad ajustes ー U273 Ajuste de habilitación/inhabilitación de arranque cuando se eleva el prensatelas 0 a 1 Cambio alternativo de habilitación/inhabilitación de la entrada para el arranque de la máquina de coser tras el descenso del prensatelas que estaba en su posición supe- rior.

  • Página 119: Lista De Errores

    5-8. Lista de errores Código Descripción del error Causa Ítems a comprobar de error E000 Ejecución de inicialización • Se ha retirado la caja de control existen- Esto no es una falla. de datos. te y se ha instalado una nueva. (Esto no es un error.) •...
  • Página 120 Código Descripción del error Causa Ítems a comprobar de error E204 USB insertada • Cuando la máquina de coser se arranca • Retire la unidad USB miniatura. sin haber retirado la unidad USB minia- tura. E220 Advertencia de falta de •...
  • Página 121 Código Descripción del error Causa Ítems a comprobar de error E489 Error de magnitud de • Cuando la magnitud de transporte en • Despeje el error. Luego, reintroduz- transporte normal, en sec- la sección normal excede la gama de ca los datos. ción de puntadas normales transporte especificada.
  • Página 122 Código Descripción del error Causa Ítems a comprobar de error E750 La máquina de coser se • Cuando se pulsa el interruptor de segu- detiene ridad de entrada opcional. E811 Sobrevoltaje • Cuando se introduce un voltaje igual o • Compruebe si se está aplicando superior al voltaje garantizado.
  • Página 123 Código Descripción del error Causa Ítems a comprobar de error E961 Error de desviación del • Cuando el motor de paso no puede ope- • Compruebe si el motor de paso motor de paso rar debido a una carga excesiva. funciona suavemente.

  • Página 124: Datos De Interruptores De Memoria

    5-9. Datos de interruptores de memoria Los datos de interruptores de memoria son datos de operación de la máquina de coser que comúnmente afectan a todos los patrones de costura y patrones cíclicos. ① Para seleccionar la categoría de datos de interruptores de memoria ❶...

  • Página 125: ② Para Ajustar Un Interruptor De Memoria

    ② Para ajustar un interruptor de memoria Seleccione un ítem a editar de la lista de inte- rruptores de memoria. Pulse el botón ❷ . ❷ <Pantalla de edición de interruptores de memoria> ③ Para confirmar los datos introducidos 1) Introduzca un valor de ajuste con el teclado numérico ❸...

  • Página 126: Cuidado Y Mantenimiento

    6. CUIDADO Y MANTENIMIENTO 6-1. Limpieza ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está completamente parado. 6-1-1.

  • Página 127: Procedimiento A Seguir Para Cambiar La Mecha Del Aceite Lubricante Del Eje Del Gancho

    3. Tenga en cuenta que, si la cantidad de grasa es excesiva, ésta puede gotear de la cubierta del tomahilos y la barra de agujas. 4. Asegúrese de utilizar el TUBO DE GRASA A DE JUKI A (número de pieza : 40006323). Es eficiente rellenar periódicamente la grasa usando grasa exclusiva (tubo de grasa pieza No.40006323) que se su-...

  • Página 128: Cambio De Fusible

    6-3. Cambio de fusible PELIGRO : 1. Para evitar peligros por sacudidas eléctricas, desconecte la corriente eléctrica y abra la cubierta de la caja de control después de unos cinco minutos. 2. Abra sin falta la cubierta de la caja de control. Luego, cambie el fusible por otro fusible nuevo de la misma capacidad.

  • Página 129: Ajuste Del Cabezal De La Máquina (Aplicación)

    7. AJUSTE DEL CABEZAL DE LA MÁQUINA (APLICACIÓN) 7-1. Relación de aguja a gancho (Modo de ajuste de sincronización del gancho) ADVERTENCIA : Para protegerse contra posibles lesiones corporales debido al arranque brusco de la máquina de coser, asegúrese de cambiar el modo de operación al “modo de ajuste de sincronización del gancho”. El prensatelas se eleva automáticamente cuando se cambia el modo de operación al “modo de ajuste de sincronización del gancho”.

  • Página 130: Modo De Ajustar La Altura De La Barra De Aguja

    4) Conecte/desconecte la corriente eléctrica para volver de la modalidad de ajuste de gancho a la modali- dad de cosido normal. * La máquina de coser no funciona aún cuando se presione la parte frontal del pedal durante la modalidad de ajuste de gancho.

  • Página 131: Modo De Ajustar La Temporización De Aguja-A-Gancho Y El Protector De Aguja

    7-3. Modo de ajustar la temporización de aguja-a-gancho y el protector de aguja ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está...

  • Página 132: Modo De Montar Y Desmontar El Gancho

    B, como se ilustra en la figura de la izquierda. Nunca per- mita que A sobresalga de la línea B. El No. de pieza del gancho ❸ es 22525877. No use ningún gancho fuera del designado por JUKI. 7-5. Modo de ajustar el cortahilo ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de...

  • Página 133: Modo De Ajustar El Dispositivo De Transporte De Hilo De Aguja

    ■ Si la posición inicial de la cuchilla móvil no es la ❸ ❸ correcta Afloje la tuerca ❸ , y mueva la cuchilla móvil hacia la derecha o hacia la izquierda hasta que el pasador ❶ coincida con el punto demarcador ❷ . Seguidamente, apriete la tuerca ❸...

  • Página 134: Altura E Inclinación Del Dentado De Transporte

    7-7. Altura e inclinación del dentado de transporte ADVERTENCIA : Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser, cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el motor está...

  • Página 135: Función De Detección De Sección Multicapa

    7-8. Función de detección de sección multicapa 7-8-1. Función de detección de sección multicapa Cuando se utiliza esta función, la máquina de coser detecta la sección multicapa del material, automática- mente cambia el parámetro de cosido al parámetro de cambio alternativo de un toque ("5-2-8.
  • Página 136 4) Seleccione la habilitación/inhabilitación de la detección de la sección multicapa pulsando ❹ (función inhabilitada) o ❺ (función habilitada). ❻ para confirmar el ajuste. Lue- 5) Pulse go, se visualizará la pantalla de edición de datos de cosido. Fije el "umbral" para activar/desactivar la ❹...
  • Página 137 4) Coloque la sección multicapa del material bajo el prensatelas, y pulse  . <Pantalla de enseñanza del valor del sensor de la función de cambio alternativo de la sección multicapa activada> El valor de  es calculado automáticamente, y este valor se constituirá en el "umbral" para la detección de la sección multicapa.

  • Página 138: Desactivación De La Función De Cambio Alternativo De La Sección Multicapa Por Número De Puntadas

    7-8-2. Desactivación de la función de cambio alternativo de la sección multicapa por número de puntadas Si el valor del sensor disminuye por debajo del "Umbral ajustado para desactivar la función de cambio alter- nativo de la sección multicapa" cuando la detección de la sección multicapa se encuentra activada, el pará- metro de cosido vuelve automáticamente al anterior que estaba en uso antes de que se activara la función de cambio alternativo de la sección multicapa.
  • Página 139 3) Introduzca el número de puntadas mediante el teclado numérico ❸ . ❹ para confirmar el ajuste. Pulse Valor preajustado en fábrica : 0 (Número de puntadas a ajustar) Cómo efectuar el ajuste : 0 a 200 * Si este valor se ajusta a 0 (cero), se inhabi- ❸...

  • Página 140: Alarma De Falta De Grasa

    7-9. Alarma de falta de grasa 7-9-1. Acerca de la alarma de falta de grasa Cuando se acerca la hora de efectuar el mante- nimiento de la grasa, se visualiza el mensaje de error "E220 Advertencia de falta de grasa". Este error se puede despejar pulsando ❶...

  • Página 141: Acerca Del Procedimiento De Reposición K118 Para Despejar El Error

    ❶ 7-9-3. Acerca del procedimiento de reposición K118 para despejar el error ❶ durante 1) Pulse y mantenga pulsado tres segundos. Se visualiza la "Pantalla de modos". <Pantalla de cosido> 2) Para seleccionar "1. Interruptor de memoria". Se visualiza la "Pantalla de selección de tipo de interruptor de memoria".

  • Página 142: Cómo Utilizar La Aplicación Del Panel De Operación (Aplicación)

    8. CÓMO UTILIZAR LA APLICACIÓN DEL PANEL DE OPERACIÓN (APLICACIÓN) 8-1. Gestión de patrones de cosido 8-1-1. Creación de un nuevo patrón Un patrón de cosido de reciente creación se puede registrar siguiendo los pasos del procedimiento indicado a continuación. * Esta operación debe efectuarse en el modo de personal de mantenimiento.
  • Página 143 ③ Para ajustar la función de patrones ❽ ❻ 1) Ajuste la función de patrones utilizando los botones ❼ . "5-2. Patrones de cosido" p. ❽ . 2) Pulse Se visualiza la "Pantalla de registro de núme- ro de patrón de cosido". ❻...

  • Página 144: Para Copiar Un Patrón

    8-1-2. Para copiar un patrón El patrón seleccionado (patrón de costura y patrón cíclico) se puede copiar a cualquier otro patrón del nú- mero especificado. * Esta operación debe efectuarse en el modo de personal de mantenimiento. A continuación se provee la explicación del copiado utilizando un patrón de cosido como ejemplo. ①...

  • Página 145: Eliminación De Patrones

    8-1-3. Eliminación de patrones En esta sección se describe el procedimiento para eliminar un patrón seleccionado (patrón de cosido, pa- trón de cosido cíclico). * Esta operación debe efectuarse en el modo de personal de mantenimiento. ① Para seleccionar la función de eliminación de patrones de cosido ❶...

  • Página 146: Configuración De La Costura De Forma Poligonal

    8-2. Configuración de la costura de forma poligonal Un patrón de costura de forma poligonal consis- <Ejemplo de patrón> Paso 5 te en 30 pasos (como máximo) de patrones de costura de dimensiones constantes. Es posible configurar condiciones específicas para esta costura, paso a paso.
  • Página 147 ② Para editar el número de puntadas de la costura de forma poligonal y la condición de cambio al- ternativo de pasos a satisfacer por un nuevo paso 1) La condición de cambio alternativo de pasos se visualiza en ❷ . Pulse ❷...
  • Página 148 5) Para ajustar otros datos de cosido ❽ . El tipo de datos de cosido visualizados en la "Pantalla de edición de datos de cosido" varía de acuerdo con la referencia para el cambio alternativo de pasos seleccionada en el ítem número 3.
  • Página 149 ❾ , se visualiza la 6) Cuando se pulsa "Pantalla de entrada de enseñanza". El valor de entrada A del número de punta- das se vuelve 0 (cero). Pise el pedal para contar el número de pun- tadas a coser hasta que la máquina de coser se detiene.
  • Página 150 7) En caso de que sea posible registrar adicio- nalmente un paso en un patrón de cosido, el paso  , no ajustado aún, se visualiza en el último campo. 8) Cuando se pulsa el paso  visualizado, se visualiza la "Pantalla de selección de referen- cia para el cambio alternativo de pasos".
  • Página 151 11) Ajuste otros datos de cosido  de la misma manera que en el ítem número 5. <Pantalla de edición de datos de cosido>  un paso conte- 12) Cuando se pulsa niendo 100 puntadas se inserta inmediata- mente antes del paso seleccionado. Cuando se pulsa el botón del paso insertado, se visualiza la "Pantalla de edición de datos de cosido".

  • Página 152: Creación De Un Nuevo Patrón De Costura De Forma Poligonal

    8-2-2. Creación de un nuevo patrón de costura de forma poligonal ① Para seleccionar la función de creación de un nuevo patrón Visualice la "Pantalla de creación de nuevo patrón" consultando ① en "8-1-1. Creación de un nuevo pa- trón" p. 137.

  • Página 153: Patrón De Costura Continua

    8-3. Patrón de costura continua La puntada continua es una función creada para ・・・ permitir que diferentes patrones puedan conectarse Es posible y coserse juntos, o para permitir que el cosido se registrar hasta 20 patrones. realice más allá del número máx. de puntadas por patrón (2000 puntadas).

  • Página 154: Edición De Un Patrón De Costura Continua

    8-3-2. Edición de un patrón de costura continua El número de pasos y las condiciones paso a paso para un patrón de costura continua se pueden modificar siguiendo el procedimiento descrito a continuación. ① Para visualizar la pantalla de cosido (modo de personal de mantenimiento) para un patrón de cos- tura continua ❶...
  • Página 155 ❼ , se visualiza la 6) Cuando se pulsa "Pantalla de selección de forma de costura". * En caso de que ya se haya registrado el máximo número de pasos, no se visualiza ❼ . ❼ <Pantalla de edición de pasos de costura continua> 7) Seleccione la forma de costura ❽...
  • Página 156 12) Seleccione el dato de cosido  que desee editar. Luego, edite dicho dato de cosido.  , finaliza la ope- 13) Cuando se pulsa ración y la pantalla vuelve a la "Pantalla de edición de pasos de costura continua". <Pantalla de edición de datos de cosido>...

  • Página 157: Creación De Un Nuevo Patrón De Costura Continua

    8-3-3. Creación de un nuevo patrón de costura continua ① Para seleccionar la función de creación de un nuevo patrón Visualice la "Pantalla de creación de nuevo patrón" consultando ① en "8-1-1. Creación de un nuevo pa- trón" p. 137. ②...

  • Página 158: Patrón De Cosido Cíclico

    8-4. Patrón de cosido cíclico Esta función permite combinar varios patrones de ・・・ costura diferentes en un sólo patrón de cosido cícli- Paso Paso Pueden registrar- co, para su cosido. se pasos del 1 al Es posible introducir hasta 20 patrones en un paso 20 paso de cosido cíclico.

  • Página 159: Edición De Datos De Cosido Cíclico

    8-4-2. Edición de datos de cosido cíclico ① Para visualizar la pantalla de cosido (Patrón cíclico) para el patrón cíclico ❶ en cada pantalla Pulse la tecla de paso de cosido. Se visualiza la "Pantalla de edición de pasos del cosido cíclico".

  • Página 160: Creación De Un Nuevo Patrón Cíclico

    8-4-3. Creación de un nuevo patrón cíclico * Esta operación debe efectuarse en el modo de personal de mantenimiento. ① Para seleccionar la función de creación de un nuevo patrón cíclico ❶ ❶ en la pantalla de cosido en 1) Pulse el modo de personal de mantenimiento.
  • Página 161 3) Pulse el № de patrón ❹ que desee crear. ❺ , se confirma la 4) Cuando se pulsa operación. Luego, la pantalla vuelve a la "Pantalla de edición de un nuevo patrón de cosido cíclico". ❹ ❺ <Pantalla de selección de patrones cíclicos registrados (En orden numérico)>...

  • Página 162: Ajuste Del Paso A Partir Del Cual Se Iniciará El Patrón De Cosido Cíclico

    8-4-4. Ajuste del paso a partir del cual se iniciará el patrón de cosido cíclico En caso de que sea necesario recoser un patrón de cosido cíclico a medio camino del patrón de cosido cí- clico debido a que ha ocurrido algún problema, tal como rotura del hilo, es posible reiniciar el cosido desde un paso arbitrario del patrón de cosido cíclico.

  • Página 163: Patrón De Orden

    8-5. Patrón de orden La posición de entrada libre de aguja se puede especificar y se pue- de crear el patrón de zigzag opcional. Se pueden crear hasta 20 patrones y se pueden introducir hasta 500 puntadas de cada patrón. * Esta operación debe efectuarse en el modo de personal de mantenimiento.
  • Página 164 ② Para seleccionar un patrón personalizado Se visualizan los patrones personalizados que se hayan registrado. Seleccione el patrón personalizado ❸ . ❹ , se confirma la opera- Cuando se pulsa ción. Luego, la pantalla vuelve a la "Pantalla de cosido". ❸...

  • Página 165: Creación De Un Nuevo Patrón Personalizado

    8-5-2. Creación de un nuevo patrón personalizado ① Para seleccionar "Ajuste de patrones personalizados" en la pantalla de modos ❶ ❶ . 1) Pulse Se visualiza la "Pantalla de modos". 2) Para seleccionar "6. Ajuste de patrón de cos- tura personalizada". Se visualiza la "Pantalla de lista de patrones personalizados".
  • Página 166 ④ Para crear un nuevo patrón personalizado 1) A : Número de patrón personalizado selec- cionado B : Número del paso que se está editando y número total de pasos C : Área de display para el patrón de zigzag creado D : Magnitud de transporte de cada paso E : Línea de base de puntadas para cada...
  • Página 167 ⑤ Para confirmar el valor numérico Al término de la edición, pulse <Pantalla de edición de patrón personalizado> El valor del patrón personalizado se edita si- guiendo los pasos del procedimiento descrito a continuación. <Pantalla de lista de patrones personalizados> –...

  • Página 168: Edición De Un Patrón Personalizado

    8-5-3. Edición de un patrón personalizado ① Para seleccionar la función de edición de un patrón personalizado Visualice la "Pantalla de lista de patrones perso- nalizados" consultando "8-5-2. Creación de un nuevo patrón personalizado" p. 160. ❶ ❷ <Pantalla de lista de patrones personalizados> ②...

  • Página 169: Copiado Y Borrado De Un Patrón Personalizado

    8-5-4. Copiado y borrado de un patrón personalizado (1) Para copiar un patrón personalizado ① Para visualizar la pantalla de lista de un patrón personalizado 1) Visualice la "Pantalla de lista de patrones "8-5-2. Crea- personalizados" consultando ción de un nuevo patrón personalizado" p. 160.

  • Página 170: Patrón De Condensación Personalizada

    8-6. Patrón de condensación personalizada La condensación personalizada permite coser puntadas de condensación especificando los puntos de entrada de la agu- Condensación ja como se desee. personalizada Es posible crear hasta un máximo de 64 puntadas. Es posible registrar hasta un máximo de 20 patrones. 1.
  • Página 171 ② Para seleccionar la función de creación de un nuevo condensación personalizada Los patrones de condensación personalizada registrados se visualizan en la pantalla. ❷ . Pulse Se visualiza la "Pantalla de entrada de número de patrón de creación de nuevo patrón de con- densación personalizada".

  • Página 172: Para Edición De Pasos De Condensación Personalizadas

    8-6-3. Para edición de pasos de condensación personalizadas ① Para seleccionar la función de edición de pasos de condensación personalizadas Visualice la "Pantalla de lista de patrones de "8-6- condensación personalizada" consultando 2. Creación de un nuevo condensación perso- nalizada" p. 165.

  • Página 173: Para Copiar Un Condensación Personalizada

    8-6-4. Para copiar un condensación personalizada (1) Para copiar un condensación personalizada ① Para visualizar la pantalla de lista de patrones de condensación personalizada 1) Visualice la "Pantalla de lista de patrones de condensación personalizada" consultando "8- 6-2. Creación de un nuevo condensación personalizada"...

  • Página 174: Bloqueo Simple De La Pantalla

    8-7. Bloqueo simple de la pantalla Cuando se activa el bloqueo simple, se inhabilita la operación de los botones visualizados en la pantalla, lo que previene su operación accidental. ❶ El bloqueo simple se activa pulsando y mante- ❶ durante un segundo en la niendo pulsada pantalla de cosido.

  • Página 175: Ajuste Del Brillo Del Panel De Led

    8-9. Ajuste del brillo del panel de LED El brillo de la pantalla del panel de LED es ajustable. ❶ ❶ durante 1) Pulse y mantenga pulsada tres segundo. Se visualiza la "Pantalla de modos". 2) Para seleccionar "11. Configuración del pa- nel".

  • Página 176: Información

    Datos de patrón personalizado VD00×××.VDT Formato de dato que se puede operar en común entre máquinas (×××:001~999) de coser JUKI. Datos de condensación VD00×××.VDT Formato de dato que se puede operar en común entre máquinas personalizada (×××:001~999)

  • Página 177: ② Para Seleccionar La Dirección De Comunicación

    (1) Método de comunicación ① Para seleccionar el formato de datos para la comunicación 1) Seleccione "1. Comunicación de datos" en la "Pantalla de informaciones". Se visualiza la "Pantalla de lista de comuni- cación de datos". <Pantalla de informaciones> 2) Seleccione el formato de datos de transmi- sión/recepción y pulse el botón del formato de datos seleccionado.
  • Página 178 ③ Para ajustar el número de datos de comunicación e iniciar su comunicación 1) Pulse el botón de número de datos ❹ . Se visualiza la "Pantalla de entrada de núme- ro de datos". ❹ <Pantalla de preparativos para transmisión/recepción de datos>...

  • Página 179: Usb

    • Al insertar una unidad USB miniatura, primero compruebe cuidadosamente su orientación y nunca fuerce su inserción en el conector USB. Su inserción forzosa puede causar fallas. • JUKI no se responsabiliza ni compensa por la pérdida de datos almacenados en un dispositivo USB a causa de su uso con esta máquina de coser.

  • Página 180: Nfc

    Android (tales como tableta y teléfono inteligente) que tiene instalada la aplicación de JUKI para Android [JUKI Smart App], mediante la función de comunicación NFC. Para los detalles de la aplicación de JUKI para Android [JUKI Smart App], consulte el Manual de instruccio- nes de [JUKI Smart App].

  • Página 181: Personalización De Teclas

    8-11. Personalización de teclas Es posible asignar una función deseada a una tecla, para personalizar el arreglo de teclas del panel. A continuación se describen las funciones que se pueden asignar a teclas del panel. Toda tecla que no tiene asignada ninguna función se visualiza en blanco. 8-11-1.

  • Página 182: Cómo Asignar Una Función A Una Tecla

    8-11-2. Cómo asignar una función a una tecla ① Para visualizar la pantalla de lista de modos de personalización de teclas ❶ ❶ durante 1) Pulse y mantenga pulsada tres segundo. Se visualiza la "Pantalla de modos". 2) Para seleccionar "12. Configuración de per- sonalización de teclas".
  • Página 183 ③ Para seleccionar una función a asignar ❶ ❷ ❸ Cuando se pulsa uno de los botones ❷ a ❽ ( ❷ a ❻ para el modo operador o modo cíclico), se visualiza la "Pantalla de asignación de personali- zación de teclas". ❹...

  • Página 184: Función De Gestión De Mantenimiento

    8-12. Función de gestión de mantenimiento Cuando se alcanza al valor preajustado para el contador, esta función emite una advertencia en la pantalla. Es posible registrar hasta cinco diferentes valores preajustados para la advertencia. ❶ ❶ durante 1) Pulse y mantenga pulsada tres segundo.
  • Página 185 5) Seleccione las condiciones para la configura- ción del contador de advertencia: : Número de puntadas (Unidad: 1000 puntadas) : Tiempo de operación (Unidad: horas) : Tiempo de energización (Unidad: horas) ❻ : Número de veces de cortes de hilo <Pantalla de selección de tipo de contador de advertencia>...
  • Página 186 13) Cuando se pulsa ❺ en la "Pantalla de con- figuración del contador de advertencia", se visualiza el "teclado". 14) Introduzca el nombre del contador de adver- tencia.  , se confirma la 15) Cuando se pulsa operación. Luego, la pantalla vuelve a la "Pantalla de configuración del contador de advertencia".
  • Página 187 20) Cuando se alcanza el número predetermina- do del cómputo en el contador, se visualiza la pantalla de advertencia. 21) Despeje el número del cómputo pulsando * Si se ha seleccionado (inhabilitar) en el ítem número 10), no se visualizará 22) Si no se despeja el número del cómputo del contador, la pantalla de advertencia se visua- lizará...

  • Página 188: Tabla De Velocidades De Cosido

    9. TABLA DE VELOCIDADES DE COSIDO Opere la máquina de coser a una velocidad igual a o menor que la máxima velocidad de cosido selecciona- da de entre las indicadas en la tabla siguiente de acuerdo con las condiciones de cosido. El ajuste de la velocidad se efectúa automáticamente de acuerdo con la longitud de puntadas y la magnitud del movimiento vertical alternado.

  • Página 189: Problemas En El Cosido Y Medidas Correctivas

    El hilo es demasiado grueso para la aguja. ○ Use la unidad lubricante de aceite c. El hilo se ha roto debido al calor. de silicona JUKI. ⑪ Cuando saltan puntadas. ○ Consulte el párrafo titulado "Salto de puntada".
  • Página 190 Ver la Problemas Causas Medidas correctivas página ① Cuando la tensión del hilo de aguja es insufi- ○ Aumente la tensión del hilo de agu- Puntada floja ciente. ② Cuando la tensión del muelle del tirahilo es ○ Aumente la tensión del muelle. insuficiente.

Tabla de contenido
