Filtro Autolimpiante

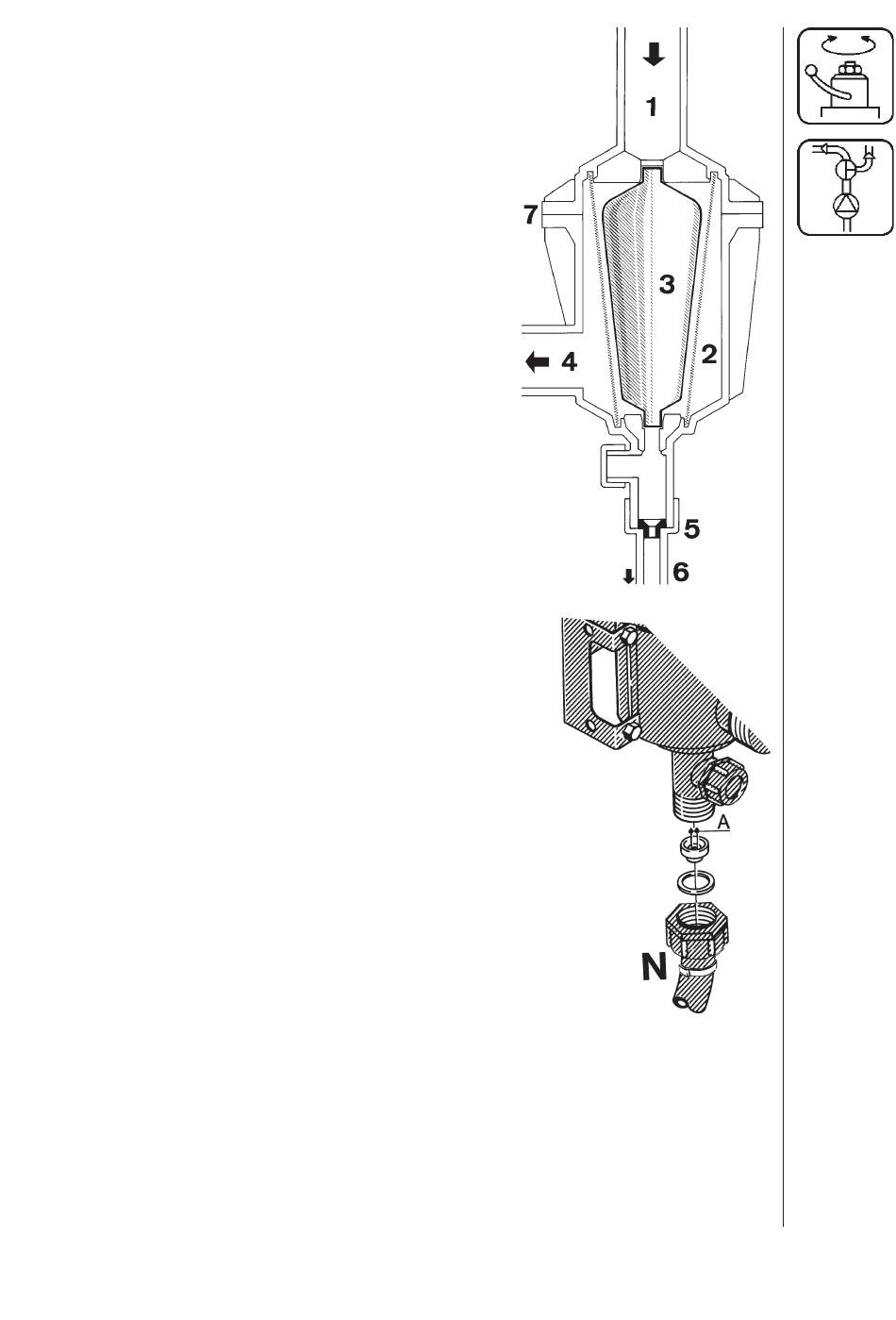

Diagrama de funciones
1. De la bomba.
2. Malla filtrante.
3. Cono guía.
4. Hacia el mando.
5. Restrictor de 3,4,5, ó 6 m.
6. Retorno al depósito.
7. Rosca de cierre.
Elección del restrictor
Es importante que pase un gran caudal a través
del filtro y para ello se debe escoger la medida
de restrictor adecuada a la cantidad de consumo
de líquido de la barra del pulverizador.
Se suministran 4 tipos distintos de restrictores.
Utilice el verde.
( El mayor orificio A primero ).
La manguera N se desconecta del filtro. Tenga
cuidado de no perder la arandela. Después se
acopla el restrictor a la manguera y ésta se
monta otra vez.
En caso que no se consiga la presión de trabajo
deseada se deberá a que el restrictor es
demasiado grande. Escoja entonces uno menor.
Empiece por el negro, después blanco y
finalmente el rojo.
Cuando se limpie el filtro quite la manguera N y
la manguera en la válvula de seguridad y
compruebe que no existan residuos.
La malla de serie del filtro es de 100 mesh. También es posible la
utilización de filtros de 50 y 80 mesh. Para quitar la malla filtrante,
deshacer la rosca de cierre. Revisar las condiciones y la situación de
las juntas tóricas antes de volver a montar.
