Esquema de las conexiones eléctricas
RESPETAR LAS INDICACIONES FUNDAMENTALES DE SEGURIDAD, CERCIORARSE DE LA CONEXIÓN AL
EQUIPO DE PUESTA A TIERRA, NO INVERTIR LAS CONEXIONES DE FASE Y NEUTRO, PREVER UN INTERRUP-
TOR DIFERENCIAL MAGNETO-TÉRMICO ADECUADO PARA SU CONEXIÓN A LA RED.
ATENCIÓN: el quemador (versiones de dos llamas) se suministra con un puente eléctrico entre los bornes 6 y 7;
si debe ser conectado el termostato alta/baja llama, eliminar dicho puente antes de conectarlo.
ATENCIÓN: el quemador se suministra con un puente eléctrico entre los bornes T6 y T8 en el conector CN2 TAB,
lado conexión externa, enchufe macho; si debe ser conectado el termostato alta/baja llama, eliminar dicho puente
antes de conectarlo.
Para efectuar las conexiones, proceder de la siguiente manera:
1
localizar el conector, o los conectores que salen del quemador según el modelo:
conector de 7 polos para la alimentación (para todos los modelos);
conector de 4 polos (para quemadores AB - bietapa, PR - progresivos, MD - modulantes);
conector de 3 polos;
2
efectuar las conexiones en los conectores según el modelo de quemador, (ver el capítulo siguiente);
3
una vez que se hayan verificado las conexiones, comprobar la dirección del motor del ventilador (ver los capítulos siguientes);
4
el quemador está listo para las regulaciones siguientes.

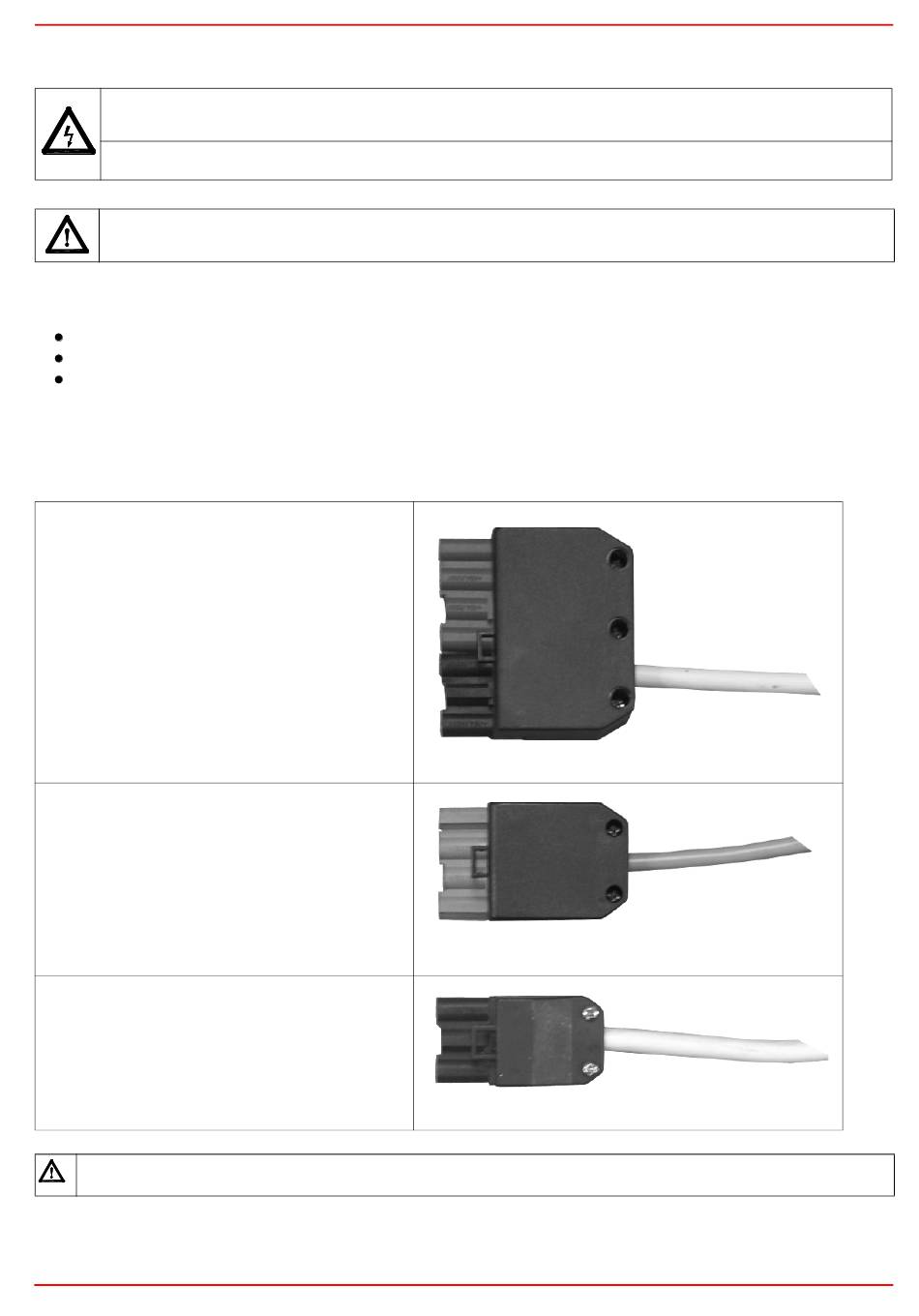

Identificación de los conectores de conexión
Conector alimentacion quemador
(Fig. 5, Fig. 7)
Conector llama ALTA/BAJA
(quemadores progresivos, Fig. 7)
Conector del motor del ventilador
(Fig. 6 - Fig. 8)
IMPORTANTE: Antes de poner en funcionamiento el quemador asegurarse que todos los conectores son conectados
según los esquemas.
C.I.B. UNIGAS - M039122FC
9
Fig. 2
Fig. 3
Fig. 4
