Extracción de la cabeza de combustión

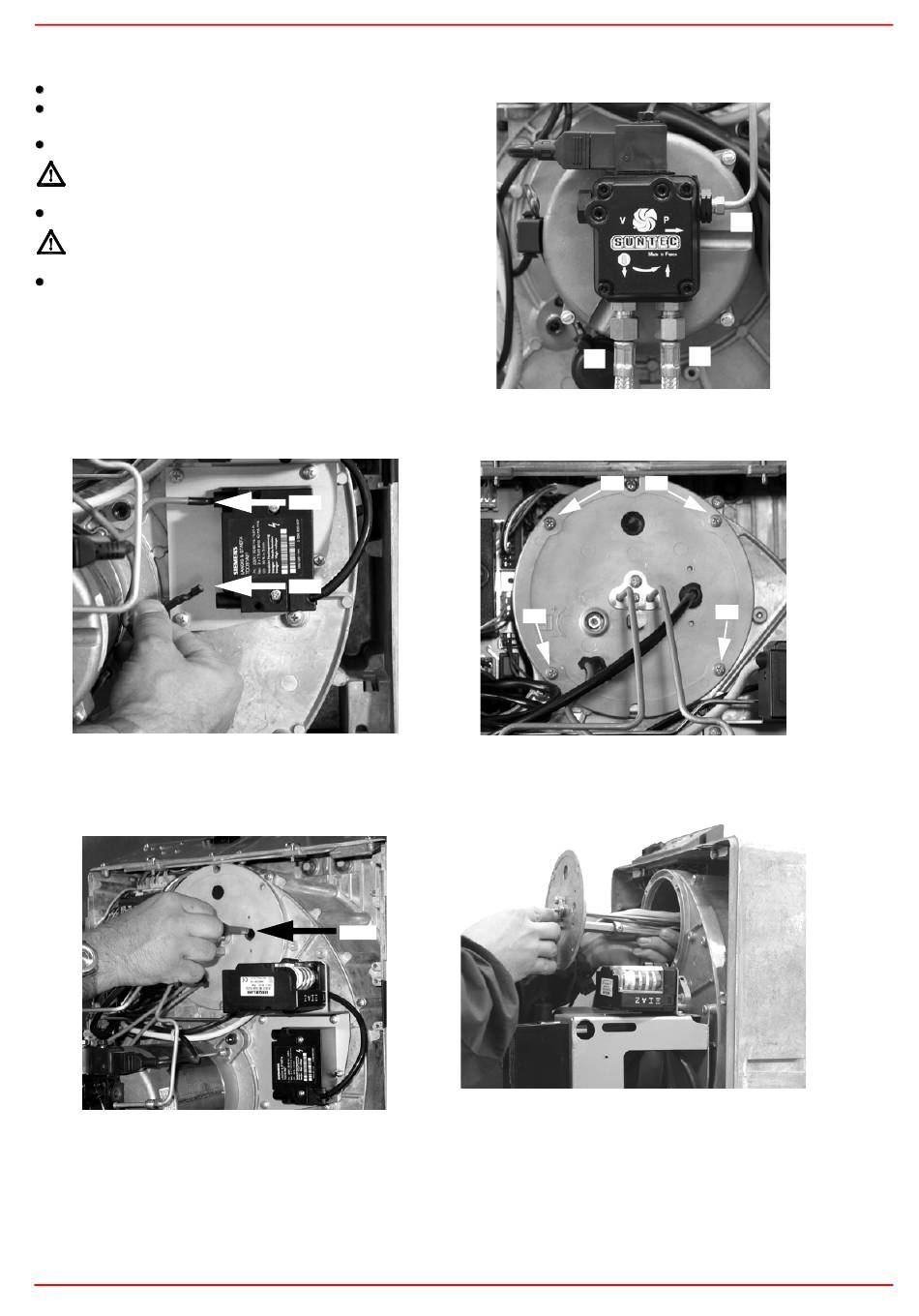

Destornillar de la bomba los tubos de gasóleo (Fig. 21).
Extraer los cables de encendimiento CA1 y CA2 del tran-
sformador (Fig. 22).
Extraer los 4 tornillo V1 - V4 indicados en Fig. 23.
ATENCIÓN: el tornillo V1 es más largo que los demás y
debe montarse en la misma posición!
Sacar la fotorresistencia FR de su alojamiento (Fig. 24).
CUIDADO: ¡no tirar del cable para extraer la fotorresi-
stencia!
Extraer el cabezal de combustión de su alojamiento como
se muestra en Fig. 25.
