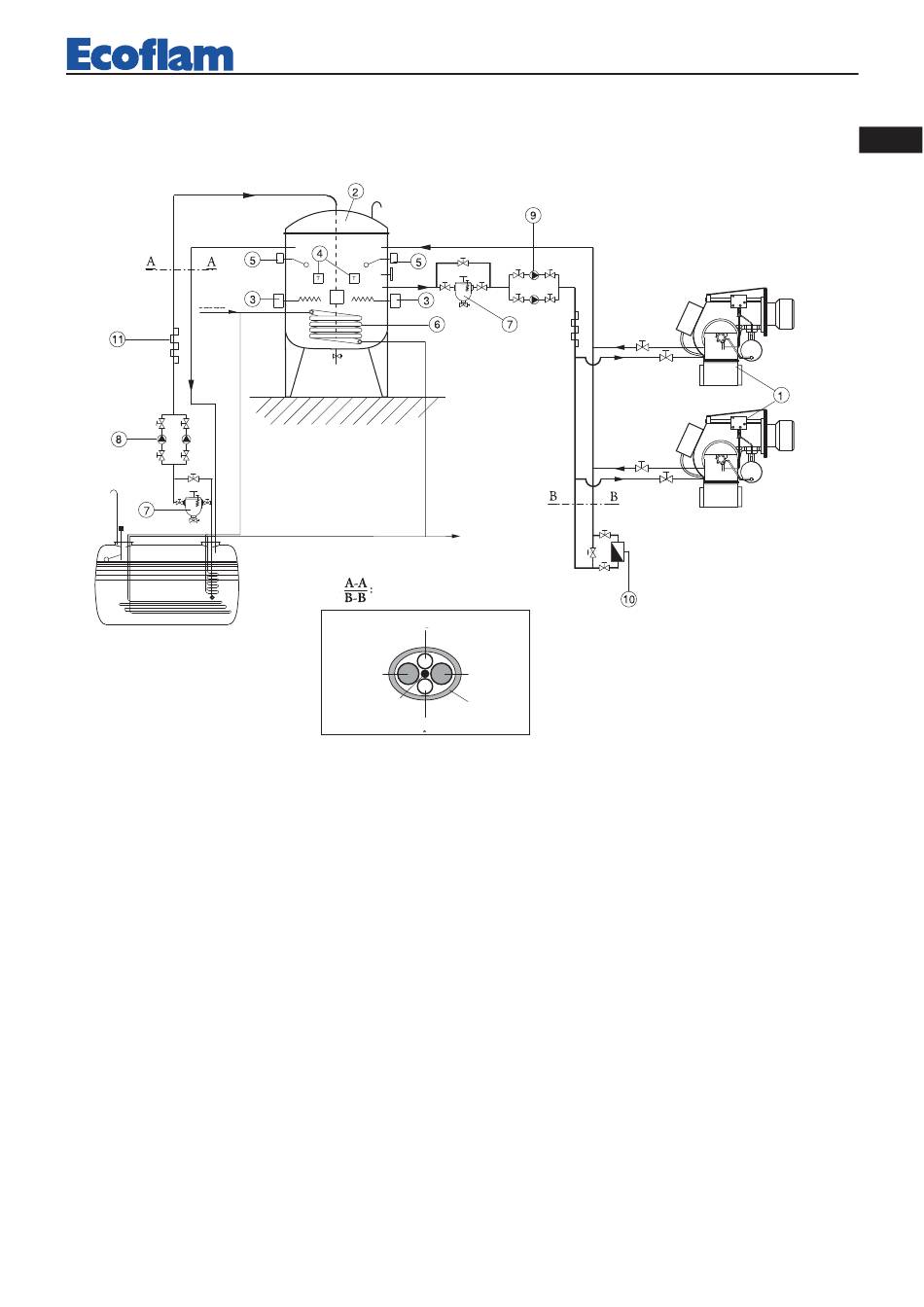

ESQUEMA ALIMENTACIÓN FUEL PESADO HASTA A 100°E A 50°C
El quemador se debe alimentar con aceite combustible a la temperatura mínima de 50°C en la bomba.
Esquema para aceite combustible fluido hasta 100°E a 50°C
Agua
caliente
IMPORTANTE: Toda la tubería de alimentación es calentada (ver a la secc. A-A)
Retorno
sección
Tubo de agua caliente
Tubo de aceite
Tubo de aceite
Cable calentador
Tubo de agua caliente
- 47 -
420010310103 OILFLAM 80.1÷200.1 PR
Aislamiento
1 - Quemador
2 - Tanque
3 - Calentador
4 - Termostato
5 - Interruptor del nivel
6 - Serpentino de calient.
7 - Filtro autolimpiador
8 - Bombas de aliment.
9 - Bombas del anillo
10 - Regulator
11 - Cable calentador
