ATTENZIONE: Per un corretto funzionamento della pompa, verificare i dati seguenti:

Pompa :

Temperatura del combustibile alla pompa:
Pressioni massime ammissibili
La gasificazione di frazioni volatili contenute nell'olio
combustibile riscaldato, risulta essere la causa
principale dell'usura prematura della pompa di
alimentazione. Per ovviare a tale inconveniente,
regolare la pressione della pompa in base al grafico
in basso.
INNESCO E REGOLAZIONE DELLA POMPA OLIO COMBUSTIBILE
SUNTEC E
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;
- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare che la pompa entri in cavitazione;
- Che la valvola di fondo sia dimensionata correttamente;
La pressione della pompa viene regolata al valore di 22-25 bar durante il collaudo del bruciatore. Prima di avviare il
bruciatore, spurgare l'aria contenuta nella pompa attraverso la presa del manometro. Riempire le tubazioni di
combustibile per facilitare l'innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione della
pompa. Se l'innesco della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente, successiva
entrata in blocco del bruciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull'apparecchiatura di
controllo. Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a
causa di una caduta di pressione del combustibile nella pompa, riarmarne il blocco per riavviarlo. Non permettere che
la pompa funzioni per più di tre minuti senza combustibile.
Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua eventuale occlusione
provocherebbe una rottura dell'organo di tenuta della pompa.
SUNTEC E..NC 1069
Max. 120 °C
Max. 3,5 bar in ingresso.

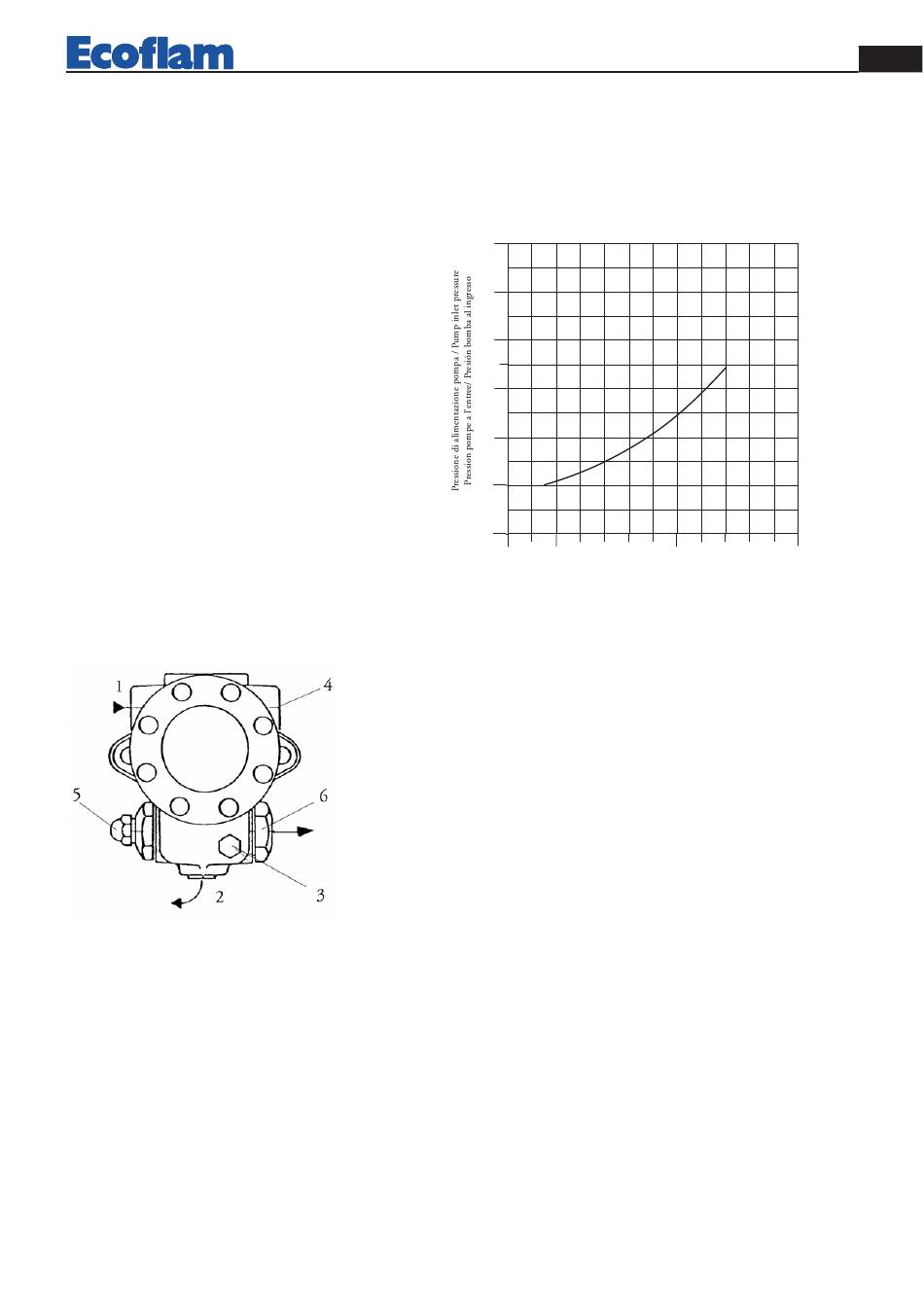

DIAGRAMMA PRESSIONE POMPA /TEMPERATURA OLIO
1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
5 - REGOLAZIONE PRESSIONE
6 - ALL' UGELLO
420010310103 OILFLAM 80.1÷200.1 PR
bar 6
5
4
3
2
1
0
50
Temperatura olio / Oil temperature
Température fioul/ Temperatura combustible
- 5 -
100 150 C
