Página 1

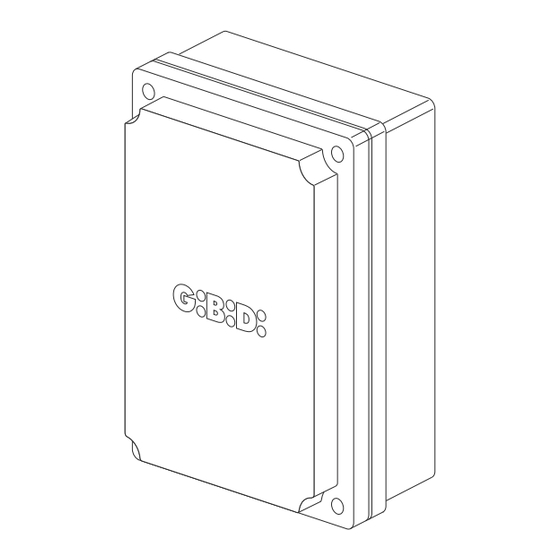

BA100 BA100 - (AS05060) Equipo electrónico INSTRUCCIONES PARA LA INSTALACIÓN...
Página 2
BA100 Grazie per avere scelto GIBIDI. LEGGERE ATTENTAMENTE QUESTO MANUALE PRIMA DI PROCEDERE ALL’INSTALLAZIONE. AVVERTENZE: Questo prodotto è stato collaudato in GI.BI.DI. verificando la perfetta corrispondenza delle caratteristiche alle direttive vigenti. GI.BI.DI. S.r.l. si riserva la facoltà di modificare i dati tecnici senza avviso, in funzione dell’evoluzione del prodotto.
Página 3
BA100 FIG. 1 COMMON COMMON FIG. 2 FIG. 3 FIG. 4 PHOTO 2 (NC) COMMON STOP (NC) PHOTO 1 (NC) FCA (NC) FCC (NC) START (NO) 24Vac 3W MAX 24Vac E. LOCK E. LOCK 24Vac 24Vac 230Vac 40W MAX 230Vac 40W MAX...
BA100 BA100/AS05060 Equipo Tipo Equipo electrónico para la automatización de una cancela de batiente con puerta basculante y barrera con motor de 230Vca Alimentación 220 / 230Vac monofásica 50 Hz N° motori Alimentación motor 220 / 230Vac Intermitente 220 / 230Vac 40W máx Luz piloto 24Vac 3W máx...
BA100 ADVERTENCIAS PARA LA INSTALACIÓN • Antes de proceder con la instalación, hay que preparar aguas arriba de la instalación un interruptor térmico diferencial con capacidad máxima de 10A. El interruptor debe garantizar la separación omnipolar de los contactos con una distancia de apertura mínima de 3 mm.
BA100 CONEXIONES ELÉCTRICAS: FASTON Faston Posición Descripción M1_8 M1_11 Conexión primaria transformador 230 Vca (cables negros) M1_9 M1_10 Conexión secundaria transformador 14 Vca (cables rojos) M1_12 M1_13 Conexión secundaria transformador 22 Vca (cables azules) FUSIBLES DE PROTECCIÓN Posición Valor Tipo Descripción...
Página 7
BA100 PHOTO 2 Entrada FOTOCÉLULA 2 (N.C.) Entrada DISPOSITIVOS DE SEGURIDAD. • Si no se utiliza, hay que dejar la resistencia 8K2 introducida entre los bornes 26 y 29 (Fig.2). • Si se utiliza un dispositivo de seguridad ya integrado con resistencia 8K2 a SAF.
BA100 Activa el pre-destello en apertura y en cierre por 3 segundos antes del movimiento de la puerta. Al finalizar el pre-destello, se envía un impulso en cierre de 1s (golpe de ariete) para favorecer el desenganche de la electrocerradura...
BA100 PROGRAMACIÓN DE LAS FUNCIONES (DIP SWITCH SW2) Las configuraciones se memorizan durante la fase de reposo (cancela cerrada). STATO FUNCIÒN EXCLUSIÓN PHOTO 1 DIP 1 HABILITACIÓN PHOTO 1 EXCLUSIÓN PHOTO 2 DIP 2 HABILITACIÓN PHOTO 2 EXCLUSIÓN FINAL DE CARRERA CIERRE DIP 3 HABILITACIÓN FINAL DE CARRERA CIERRE...
TEST SEGURIDADES aparecerá una anomalía y la cancela permanecerá bloqueada. ELIMINACIÓN BA100 Gi.Bi.Di aconseja reciclar los componentes de plástico y llevar los componentes electrónicos a los centros de recogida correspondientes evitando de este modo la...
Declaración de conformidad CE El fabricante: GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY declara que los productos: EQUIPO ELECTRÓNICO BA100 cumplen la siguiente Directiva CEE: Directiva LVD 2006/95/CE y modificaciones sucesivas; • Directiva EMC 2004/108/CE y modificaciones sucesivas; •...
Página 12
GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: info@gibidi.com w w w . g i b i d i . c o m...
