Manual del usuario
Contenido
Antes de usar esta unidad, lea detenidamente las secciones "UTILIZACIÓN SEGURA DE LA UNIDAD" y "NOTAS IMPORTANTES" (en el folleto aparte
"UTILIZACIÓN SEGURA DE LA UNIDAD" y el Manual del usuario (p. 21)). Cuando los haya leído, guarde los documentos (incluidas las secciones
mencionadas) en un lugar al que pueda acceder de inmediato.
Copyright © 2015 ROLAND CORPORATION
Características principales

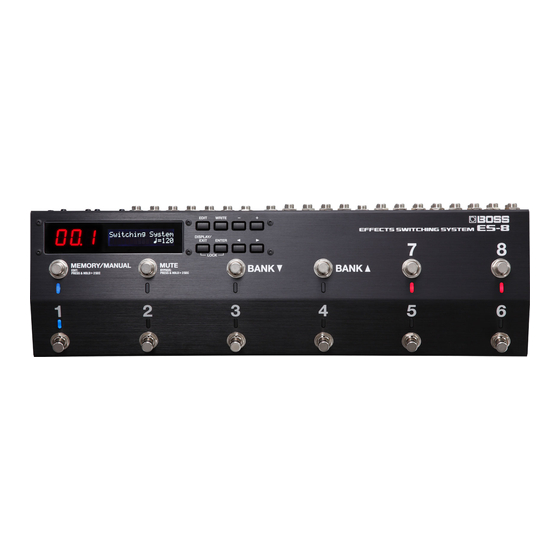

El ES-8 es un sistema de conmutación que le permite conectar pedales
de efectos y otras unidades de efectos, así como almacenar y recuperar
hasta 800 combinaciones diferentes de los mismos.
5 Incluye conectores dedicados para conectar pedales de volumen y
unidades de efectos de entrada/salida en estéreo.
5 También proporciona una amplia variedad de funciones de control
externo para controlar el amplificador y los efectos en tiempo real.
2
2
4
5
5
5
5
6
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
12
12
13
13
13
13
13
13
13
13
14
14
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
21
Publicidad
Tabla de contenido
Manuales relacionados para Boss ES-8
Resumen de contenidos para Boss ES-8
-
Página 1: Tabla De Contenido
Manual del usuario Características principales El ES-8 es un sistema de conmutación que le permite conectar pedales de efectos y otras unidades de efectos, así como almacenar y recuperar hasta 800 combinaciones diferentes de los mismos. 5 Incluye conectores dedicados para conectar pedales de volumen y unidades de efectos de entrada/salida en estéreo. -
Página 2: Descripción De Los Paneles
Descripción de los paneles Panel trasero (Conexión del equipo) Conectores SEND 1–6, RTN 1–6 Conectores SEND 7, RTN 7L/R Conectores SEND 8L/R, RTN 8L/R Estos conectores proporcionan bucles de efectos de Estos conectores proporcionan un bucle de efectos de Estos conectores proporcionan un bucle de efectos de envío mono y retorno estéreo. - Página 3 CTL IN EXP adaptador de CA 1, 2 o los valores que haya especificado, incluido. controlar la unidad de efectos en el ES-8. La unidad se enciende al enchufar el adaptador de CA a una toma de CA.
-
Página 4: Panel Principal
Conmutador [MUTE] Use estos conmutadores para seleccionar un número de patch. El indicador del Silencia el sonido que se emite desde el ES-8. Si el silencio está activado, el número seleccionado en ese momento está iluminado en color azul. indicador está iluminado en color azul. -
Página 5: Colocación De Los Tacos De Goma
“modo de reproducción”. Puede fijar el ES-8 a su pedalera con los tornillos incluidos, apretándolos en los orificios destinados a tal efecto que encontrará Hay cinco tipos de pantalla de reproducción como se muestra en la en la parte inferior de la unidad. -
Página 6: Almacenar/Recuperar Una Combinación De Unidades De Efectos (Memory Mode)
Almacenar/recuperar una combinación de unidades de efectos (Memory Mode) “Memory Mode” es el modo en el que puede guardar las combinaciones de los bucles de efectos (patches) en el ES-8 y recuperar los ajustes guardados. A diferencia del modo de memoria, “Manual Mode” es el modo en el que puede usar los conmutadores para activar o desactivar manualmente cada bucle de efectos. -
Página 7: Creación De Un Patch
MEZCLADOR 2 El ES-8 usa una “matriz de conmutadores analógicos” que le permite cambiar libremente el orden de conexión de las unidades de efectos. También contiene dos mezcladores internos y le permite crear una amplia variedad de sonidos mediante la conexión en paralelo de otras unidades de efectos o usando la función de continuidad “Carry Over”. -
Página 8: Cambio De Los Ajustes De Los Bucles De Efectos
Creación de un patch Especificación de retorno mono/estéreo para los bucles de Cambio de los ajustes de los bucles de efectos efectos 7 y 8 En la pantalla Loop Structure puede realizar los siguientes ajustes. Para los retornos de los bucles de efectos 7 y 8, defina el ajuste 5 Cambiar el orden de conexión de los bucles de efectos. -
Página 9: Edición De Los Ajustes De Un Patch (Memory Edit Mode)
Puede realizar los ajustes siguientes. Para obtener más información El indicador MEMORY/MANUAL parpadea en color azul; el ES-8 está sobre el funcionamiento, consulte “Cambio de los ajustes de los en modo de edición de memoria. - Página 10 Creación de un patch Parámetro Valor/explicación Parámetro Valor/explicación Patch MIDI 1–8 Assign (A) 1–12 Especifica el canal de transmisión para los mensajes MIDI. Activa o desactiva la asignación. OFF (no transmitido), 1–16 ON, OFF Especifica si los mensajes de selección de banco se transmiten al Especifica el controlador (origen).
-
Página 11: Lista De Destinos
Creación de un patch Parámetro Valor/explicación Especifica el tiempo para un ciclo del pedal de onda. Si está definido en un valor de nota, se asigna un Rate ª–˜, 0–100 tiempo que corresponde al valor de “Master BPM” especificado para cada patch. Seleccione una de las siguientes para especificar el cambio producido por el pedal de onda. -
Página 12: Realización De Ajustes Globales (System Setting)
Realización de ajustes globales (System Setting) Los ajustes comunes para todo el ES-8 se denominan “ajustes del sistema”. Use los botones [ K ] [ J ] para seleccionar un parámetro y Pulse el botón [EDIT]. pulse el botón [ENTER]. -
Página 13: Operaciones De Patch/Datos (Utility)
Restauración de los datos guardados en un secuenciador MIDI en el ES-8 Realice la conexión entre el conector MIDI OUT del secuenciador MIDI y el conector MIDI IN del ES-8, seleccione el mismo ID de dispositivo que cuando transmitió los datos al secuenciador MIDI y, a continuación, transmita los datos desde el secuenciador MIDI. -
Página 14: Aplicaciones Avanzadas
Aplicaciones avanzadas Ajuste del nivel de cada patch Parámetro Valor Referencia Parámetro de patch Output Buf p. 9 Output Gain 0 dB, +2 dB, +4 dB, +6 dB OUT 1/L Output AMP-1 Guitarra Input DIST COMP Output AMP-2 OUT 2/R Guitarra AMP-1 COMP... -
Página 15: Cambio Entre Dos Amplificadores
Aplicaciones avanzadas Cambio entre dos amplificadores Cambio de los canales del amplificador Parámetro Valor Referencia Parámetro Valor Referencia Parámetro de patch Parámetro de patch Output Sel 1, 2, 1&2 p. 9 CTL1–6 ON, OFF p. 9 Ajuste del sistema Play Option: CTL1–6 LAT, PLS p. -
Página 16: Cambio De La Velocidad De Ph-3 De Boss Para Cada Patch
De: EXT CTL – EXP 1 Guitarra AMP-1 COMP DIST A: PH-3 EXP/CTL PH-3 AMP-2 Utilización de un pedal de expresión para controlar la velocidad de PH-3 de BOSS Parámetro Valor Referencia Parámetro de patch (CTL/EXP) EXP1 Assign 1 p. 10 Cate, Target E. -
Página 17: Utilización Del Conmutador [Bank H] Para Activar/Desactivar El Retardo
OFF, ON Act L, Act H 0, 127 NUMBER 7 Func OUT 1/L Output Unidad de retardo que admite el tempo de Tap AMP-1 (por ejemplo, BOSS DD-7) Guitarra Input DIST COMP Entrada del tempo de Tap Output AMP-2 OUT 2/R De: EXT CTL –... -
Página 18: Utilización Del Tempo De Tap Para Definir El Tiempo De Retardo De Cada Patch
ª – ˜ , 20–500 CTL1 p. 9 Master BPM 20–500 OUT 1/L Output Unidad de retardo que admite el tempo de Tap AMP-1 (por ejemplo, BOSS DD-7) Guitarra Input DIST COMP Output AMP-2 OUT 2/R De: EXT CTL – CTL 1... -
Página 19: Utilización De Cc (Control Change) Para Controlar Una Unidad De Efectos Equipada Con Midi Cuando Se Cambia El Patch
El sonido de algunas unidades de WAH o Fuzz podría cambiar si se Parámetro Valor Referencia conectan detrás de un búfer. Parámetro de patch En este caso, desactive el búfer de entrada (Input Buf ) del ES-8. Input Buf p. 9 OUT 1/L Output AMP-1... -
Página 20: Apéndice
1 del conector SEND VOL de la p. 12 conectado al bucle de volumen? toma de tierra del ES-8. Pruebe cambiando el ajuste Vol Loop Lift. Un efecto no se aplica ¿Es posible que el interruptor del efecto esté en OFF? Compruebe el estado ON/OFF de cada efecto. -
Página 21: Especificaciones Principales
Accesorios opcionales (se venden por separado) Pedal de expresión: BOSS FV-500L, FV-500H, Roland EV-5 * 0 dBu = 0,775 Vrms * Con el fin de mejorar el producto, las especificaciones y/o el aspecto de la unidad pueden modificarse sin previo aviso.
