PARRILLAS GARLAND TIPO ALMEJA CON RECONOCIMIENTO DEL PRODUCTO

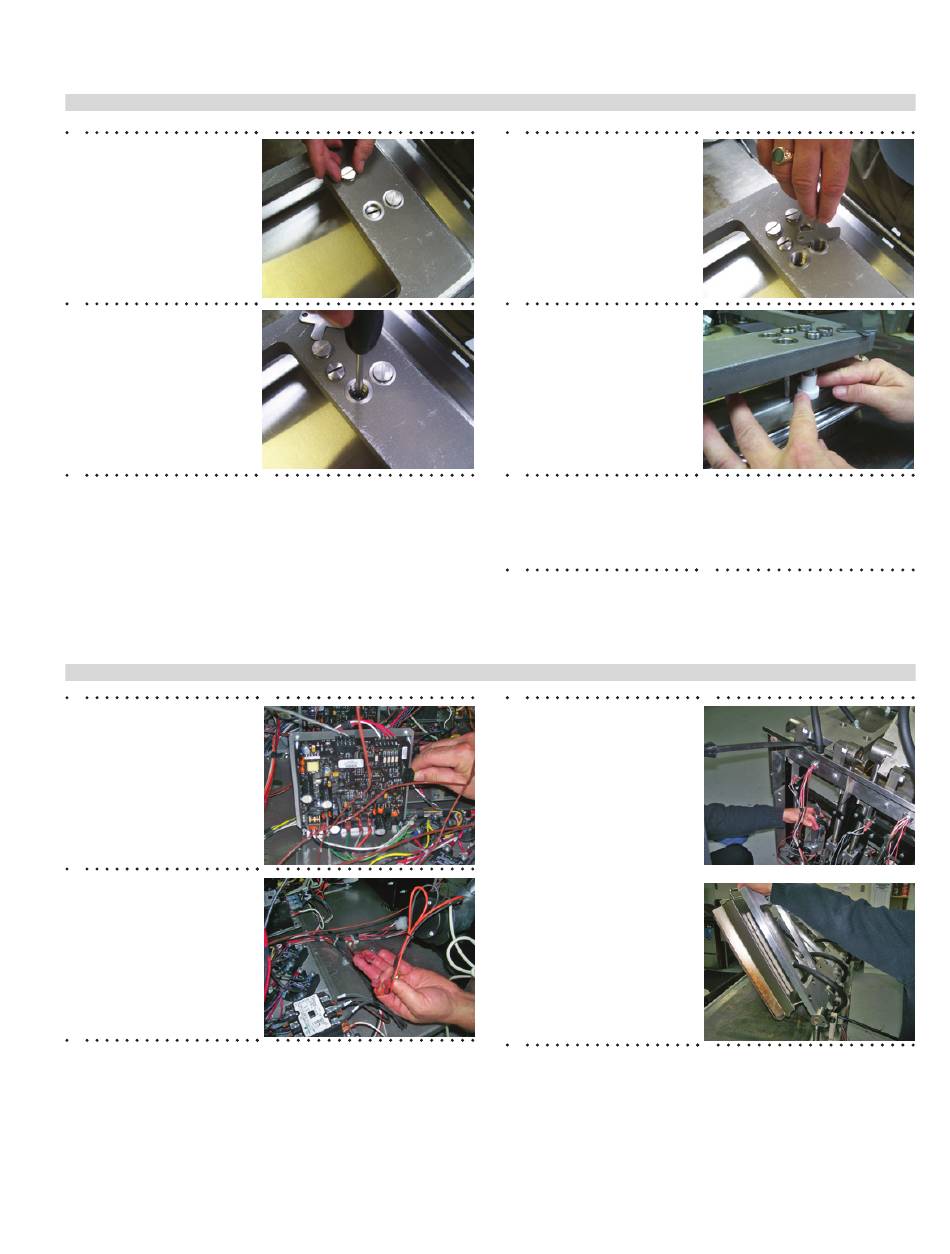

PARA CAMBIAR EL CONJUNTO DEL IMÁN
1. Retire el casquillo de
grasa y la contratuerca.
2. Utilice un destornillador
de cabeza Phillips para
desatornillar el imán
EN SENTIDO HORARIO
y sacarlo de la parte
inferior del conjunto del
brazo de la plancha.

PARA CAMBIAR EL ACTUADOR LINEAL

1. Desconecte el cable del
control de velocidad del
motor.
2. Desconecte los bornes
del motor del mazo de
cables.
N.° de pieza 4526396 (11/12/10)
3. Si el imán no pasa por
el conjunto del brazo
de la plancha, reduzca
el ajuste de abertura de
la parte delantera para
darle espacio al conjunto
del imán.
4. Instale el conjunto del
imán nuevo de abajo
hacia arriba.
ASEGÚRESE DE QUE
QUEDE BIEN ASENTADO.
SE PUEDE FORZAR LA
ROSCA.
5. Ejecute el procedimiento de nivelación de la plancha.
6. Ejecute el procedimiento de calibración del interruptor de
lámina (consulte la sección de título "PARA CONFIGURAR
LOS INTERRUPTORES DE LÁMINA" en la página ).
3. Con la plancha en la
posición ELEVADA,
apóyela sobre una
palanca, un listón de
2x4, etc., desde atrás del
conjunto del brazo de la
plancha. Jale el brazo de
la plancha en dirección
a la parte posterior de la
parrilla para insertarlo.
