1.9 ΕΣΩΤΕΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ.
• Ρύθμιση τύπου C με στεγανό θάλαμο και βεβι-
ασμένη κυκλοφορία.

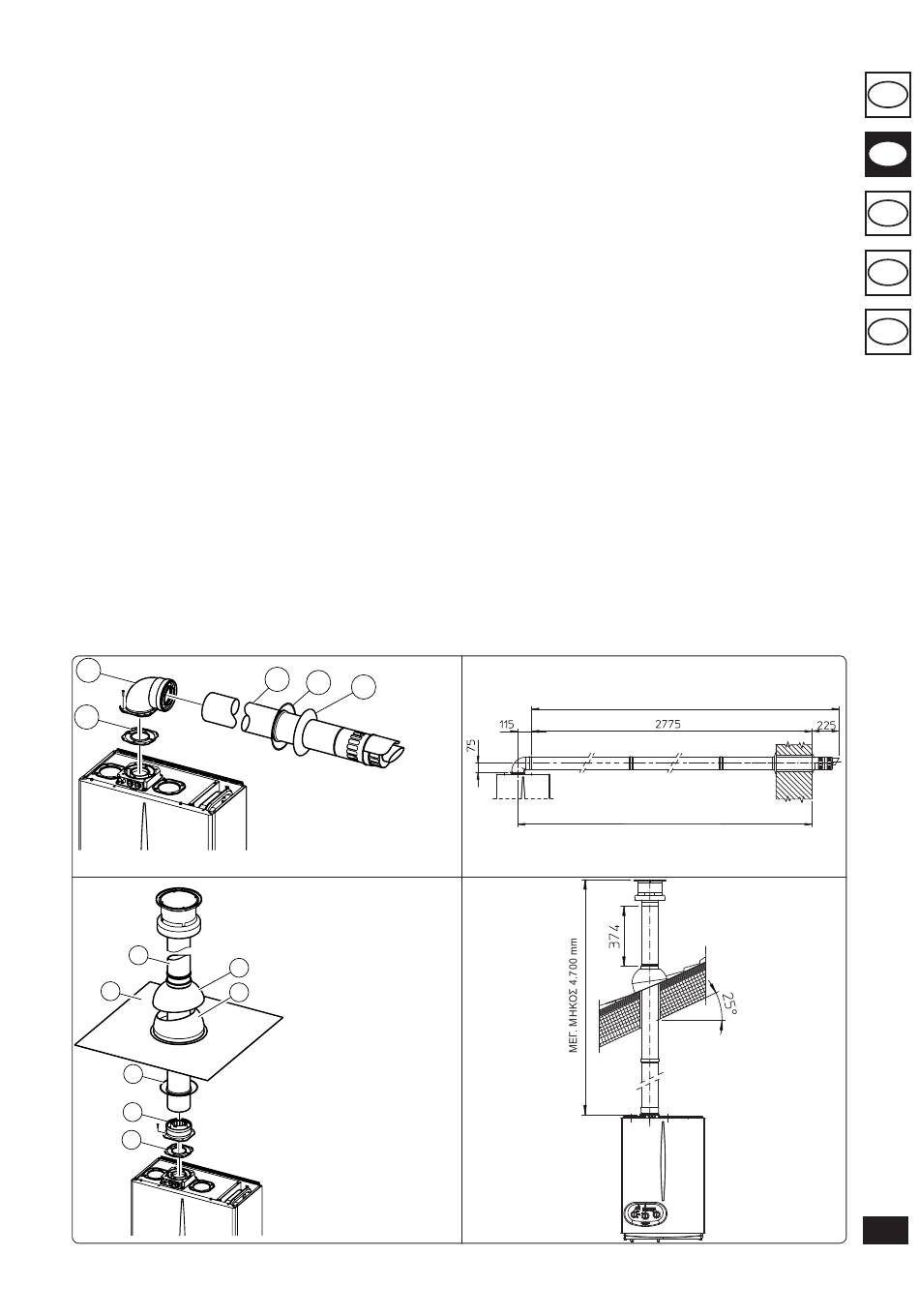

Οριζόντιο κιτ αναρρόφησης – απαγωγής
Ø 60/100. Συναρμολόγηση κιτ (Εικ. 1-15):
Τοποθετήστε τη γωνία με τη φλάντζα (2) στην
κεντρική οπή του λέβητα παρεμβάλλοντας τη
φλάντζα (1) (δε χρειάζεται λίπανση) τοποθετώντας
την με τις κυκλικές προεξοχές προς τα κάτω σε
επαφή με τη φλάντζα του λέβητα και ασφαλίστε
με τις βίδες που υπάρχουν στο κιτ. Συνδέστε τον
τερματικό ομόκεντρο σωλήνα Ø 60/100 (3) με το
αρσενικό (λείο) στο θηλυκό της γωνίας (2) μέχρι
τέλους και βεβαιωθείτε ότι έχει ήδη τοποθετηθεί η
αντίστοιχη εσωτερική και εξωτερική ροζέτα έτσι
ώστε να υπάρχει η στεγάνωση των στοιχείων που
αποτελούν το κιτ.
Σημ.: για τη σωστή λειτουργία του συστήματος
πρέπει το τερματικό της γρίλιας να έχει εγκαταστα-
θεί σωστά και να βεβαιωθεί ότι η ένδειξη «υψηλό»
που υπάρχει στο τερματικό έχει τηρηθεί κατά την
εγκατάσταση.
• Φλάντζα με σύνδεση σωλήνων προεκτάσεων
και ομόκεντρων γωνιών Ø 60/100. Για την εγκα-
τάσταση τυχόν προεκτάσεων με σύνδεση με τα
υπόλοιπα στοιχεία, θα πρέπει να ακολουθήσετε
τα παρακάτω βήματα: Συνδέστε τον ομόκεντρο
σωλήνα ή την ομόκεντρη γωνία με το αρσενικό
(λείο) στο θηλυκό (με φλάντζες με χείλος) του
στοιχείου που έχει ήδη εγκατασταθεί μέχρι τέ-
λους, με τον τρόπο αυτό θα υπάρξει στεγάνωση
της φλάντζας των στοιχείων με σωστό τρόπο.
Το κιτ Ø 60/100 μπορεί να εγκατασταθεί με την
πίσω, την πλευρική δεξιά, πλευρική αριστερά και
μπροστινή έξοδο.
2
1
Εικ. 1-15
5
7
4
6
3
2
1
• Προεκτάσεις για οριζόντιο κιτ (Εικ. 1-16). Το
οριζόντιο κιτ αναρρόφησης-απαγωγής Ø 60/100
μπορεί να προεκταθεί μέχρι μέγιστο μήκος
3000 mm οριζόντια, συμπεριλαμβανομένου και
του πλεγματώδους τερματικού εκτός της ομό-
κεντρης γωνίας που εξέρχεται από το λέβητα. Η
ρύθμιση αυτή αντιστοιχεί σε παράγοντα αντοχής
ίσο με100. Σε αυτές τις περιπτώσεις, είναι απαραί-
τητη η χρήση των αντίστοιχων προεκτάσεων.
Σημ.: Κατά τη διάρκεια της εγκατάστασης των
αγωγών θα πρέπει να εγκαταστήσετε κάθε 3 μέτρα
μια ταινία διακοπής με ωτίδα/τάκο.
• Εξωτερικό πλέγμα. Σημ.: Για λόγους ασφάλειας
συνιστάται να μην εμποδίζεται, ούτε προσωρινά,
το τερματικό αναρρόφησης/απαγωγής του λέβη-
τα.
Κατακόρυφο κιτ με κάλυμμα αλουμινίου
Ø 60/100. Συναρμολόγηση κιτ (Εικ. 1-17): Τοπο-
θετήστε την ομόκεντρη φλάντζα (2) στην κεντρική
οπή του λέβητα παρεμβάλλοντας τη φλάντζα (1)
(δε χρειάζεται λίπανση) τοποθετώντας την με τις
κυκλικές προεξοχές προς τα κάτω σε επαφή με τη
φλάντζα του λέβητα και ασφαλίστε με τις βίδες που
υπάρχουν στο κιτ.
Εγκατάσταση του ψευδοκαλύμματος αλουμινίου:
Αντικαταστήστε στο κάλυμμα την πλάκα αλουμινί-
ου (4), διαμορφώνοντάς την έτσι ώστε να μπορεί να
φεύγει το νερό της βροχής. Τοποθετήστε στο αλου-
μινένιο κάλυμμα το σταθερό ημικέλυφος (6) και
τοποθετήστε το σωλήνα αναρρόφησης-απαγωγής
(5). Συνδέστε το ομόκεντρο τερματικό Ø 60/100
με το αρσενικό (5) (λείο) στη φλάντζα (2) μέχρι
τέλους και βεβαιωθείτε ότι έχει ήδη τοποθετηθεί η
ροζέτα (3) έτσι ώστε να υπάρχει η στεγάνωση και η
σύνδεση των στοιχείων που αποτελούν το κιτ.
C13
3
4
5
Το κιτ περιλαμβάνει:
N° 1 - Φλάντζα (1)
N° 1 - Ομοκεντρική γωνία Ø 60/100 (2)
N° 1 - Ομόκεντρο τερματικό
αναρ./απαγωγής Ø 60/100 (3)
N° 1 - Εσωτερική λευκή ροζέτα (4)
N° 1 - Εξωτερική γκρι ροζέτα (5)
C33
Το κιτ περιλαμβάνει:
N° 1 - Φλάντζα (1)
N° 1 - Ομόκεντρη θηλυκή
φλάντζα (2)
N° 1 - Ροζέτα (3)
N° 1 - Κάλυμμα αλουμινίου (4)
N° 1 - Ομόκεντρο σωλήνα
αναρ./απαγωγής Ø 60/100 (5)
N° 1 - Σταθερό ημικέλυφος (6)
N° 1 - Κινητό ημικέλυφος (7)
Εικ. 1-17
• Φλάντζα με σύνδεση προεκτάσεων σωληνώσεων
και ομόκεντρες γωνίες. Για την εγκατάσταση τυ-
χόν προεκτάσεων με σύνδεση με τα άλλα στοιχεία
του λέβητα, θα πρέπει να γίνουν τα ακόλουθα
βήματα: Συνδέστε τον ομόκεντρο σωλήνα ή
την ομόκεντρη γωνία με το αρσενικό (λείο) στο
θηλυκό (με φλάντζες με χείλος) του στοιχείου
που έχει ήδη εγκατασταθεί μέχρι τέλους, με τον
τρόπο αυτό θα υπάρξει στεγάνωση της φλάντζας
των στοιχείων με σωστό τρόπο.
Προσοχή: Όταν καταστεί απαραίτητο, κόψτε το
τερματικό απαγωγής και/ή τον ομόκεντρο σωλήνα
προέκτασης και λάβετε υπόψη σας ότι ο εσωτερικός
αγωγός θα πρέπει πάντα να προεξέχει κατά 5 mm
σε σχέση με τον εξωτερικό.
Αυτό το ειδικό τερματικό επιτρέπει την απαγωγή
των απαερίων και την αναρρόφηση του αέρα που
είναι απαραίτητος για την καύση σε κατακόρυφη
φορά.
Σημ.: Το κατακόρυφο κιτ Ø 60/100 με το κάλυμμα
από αλουμίνιο επιτρέπει την εγκατάσταση σε
ταράτσες και σε σκεπές με μέγιστη κλίση 45%
(25°) και το ύψος μεταξύ του τελικού καπέλου
και του ημικελύφους (374 mm) θα πρέπει πάντα
να τηρείται.
Το κατακόρυφο κιτ με αυτή τη διαμόρφωση θα
πρέπει να προεκταθεί μέχρι ένα μέγιστο 4.700 mm
κατακόρυφων ευθειών, μαζί με το τερματικό
(Εικ. 1-18). Η ρύθμιση αυτή αντιστοιχεί σε συντε-
λεστή αντοχής ίσο με100. Σε αυτή την περίπτωση,
είναι απαραίτητη η χρήση των αντίστοιχων προε-
κτάσεων με σύνδεση.
ΜΕΓ. 3.000 mm
ΜΕΓ. 2.890 mm
ES
GR
PL
TR
SI
C13
Εικ. 1-16
C33
33
Εικ. 1-18
