• Konfiguracja typu B
23
sztucznym ciągu.
ES
Urządzenie może zostać zainstalowane wewnątrz
budynków w trybie B
23
zaleca się uwzględnienie wszystkich norm tech-
GR
nicznych, zasad technicznych i obowiązujących
przepisów zarówno krajowych jak i lokalnych.
- kotły o komorze otwartej typu B nie mogą
być zainstalowane w pomieszczeniach, gdzie
PL
odbywa się działalność handlowa, rzemieślni-
cza lub przemysłowa, w których korzysta się
z produktów mogących wytworzyć opary lub
substancje lotne (np. opary kwasów, klejów,
TR
farb, rozpuszczalników, paliw, itd.), jak i pyły
(np. pył pochodzący z obróbki drewna, pyłu
węgielnego, cementu, itd., które mogłyby oka-
zać się szkodliwe dla elementów urządzenia i
SI
negatywnie wpłynąć na jego działanie.

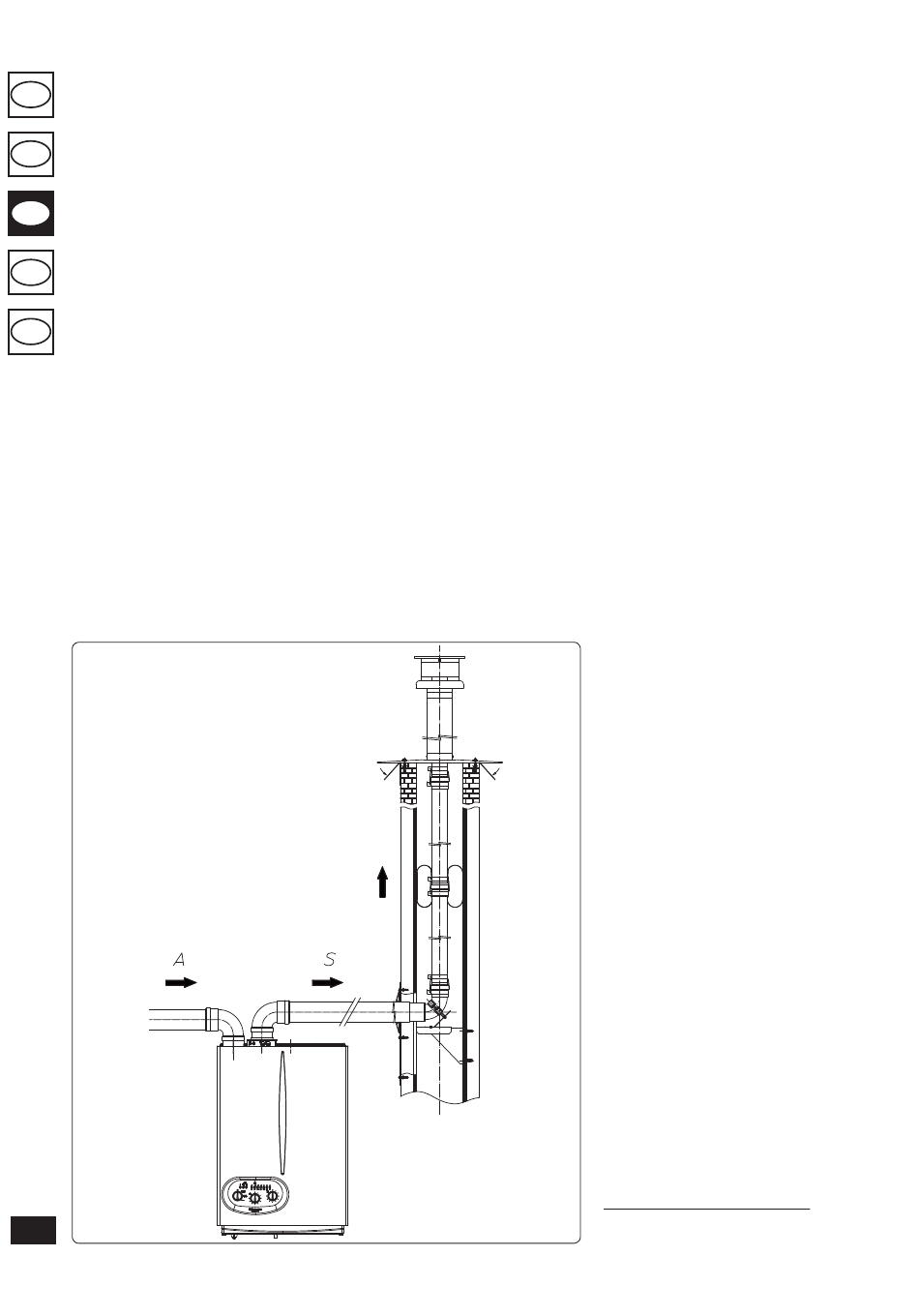

1.10 PRZYSTOSOWANIE ISTNIEJĄCYCH
KOMINÓW.
Wprowadzenie jest czynnością, poprzez którą, w
zakresie przebudowy systemu i poprzez wprowa-
dzenie jednego lub większej ilości odpowiednich
przewodów, wykonuje się nowy system do
odprowadzenia produktów spalania urządzenia
gazowego, rozpoczynając od już istniejącego
komina (lub kanału dymnego) lub z otworu
technicznego (Rys. 1-23). Do wprowadzenia
rurowego należy korzystać z przewodów wska-
zanych jako odpowiednie dla celu producenta,
postępując według sposobu instalowania i eks-
ploatacji wskazanego przez samego producenta
i zgodnie z zaleceniami norm.
58
o komorze otwartej i
System wprowadzenia rur Immergas. Systemy
wprowadzenia rur Ø 80 zarówno sztywny jak i
giętki „Seria Zielona" mogą zostać wykorzystane
; w takim przypadku
wyłącznie do użytku domowego i z kotłem kon-
densacyjnym Immergas.
W każdym razie, czynności wprowadzania rur
muszą być zgodne z zaleceniami zawartymi w
normatywach i obowiązującym prawodawstwie
technicznym; a w szczególności, na zakończenie
prac i przed uruchomieniem systemu z wpro-
wadzonymi rurami, musi zostać wypełniona
deklaracja zgodności. Muszą również zostać
uwzględnione zalecenia projektu i raportu tech-
nicznego, w przypadkach przewidzianych przez
normy i obowiązujące prawodawstwo technicz-
ne. System i komponenty systemu posiadają cykl
życia technicznego zgodny z obowiązującymi
normatywami, pod warunkiem, że:
- korzysta się z niego w przeciętnych warunkach
atmosferycznych i środowiska, jak określone
przez obowiązującą normę (brak oparów,
pyłu czy gazu mogących wpłynąć na normalne
warunki termofizyczne lub chemiczne; utrzy-
manie temperatur zawartych w standardowym
okresie zmiany dziennej, itd.).
- Instalacja i konserwacja przeprowadzone są
według wskazań dostarczonych przez produ-
centa i zgodnie z zaleceniami obowiązujących
norm.
- Maksymalna długość przechodnia wpro-
wadzonej trasy pionowej Ø 80 giętkiej jest
równa 21 m. Taka długość otrzymana jest przy
uwzględnieniu kompletnej końcówki zasysania
Ø 80, 1m rury Ø 80 na spuście, dwóch kształtek
90° Ø 80 przy wyjściu z kotła i dwóch zmian
kierunku rury giętkiej wewnątrz komina/
otworu technicznego.
- Maksymalna długość przechodnia wprowadzo-
nego odcinka pionowego Ø 80 sztywnego jest
równa 21 m. Taka długość otrzymana jest przy
uwzględnieniu kompletnej końcówki zasysania
Ø 80, 1m rury Ø 80 na spuście i dwóch kształtek
90° Ø 80 przy wyjściu z kotła.
1.11 ODPROWADZENIE SPALIN DO
KANAŁU DYMNEGO/KOMINA.
Odprowadzenie spalin nie może zostać podłączone
do tradycyjnego zbiorczego i rozgałęzionego ka-
nału dymnego. Odprowadzenie spalin może być
podłączone do specjalnego zbiorczego kanału
dymnego, typu LAS. Kanały dymne zbiorcze i
kanały dymne zestawiane muszą ponadto być
podłączone tylko z urządzeniami typu C i tego
samego rodzaju (kondensacyjne), mającymi
znamionowe zasięgi cieplne, które nie odbiegają
więcej niż 30% w stronę ujemną, względem tej
maksymalnej możliwej do podłączenia i zasilane
tym samym paliwem. Cechy cieplno-przepły-
wowe (masowość spalin, % dwutlenku węgla,
% wilgoci, itd.) urządzeń podłączonych do tych
samych zbiorczych kanałów dymnych lub zesta-
wionych kanałów dymnych, nie mogą odbiegać
więcej niż 10% względem przeciętnego podłą-
czonego kotła. Kanały dymne zbiorcze i kanały
dymne zestawiane muszą zostać zaprojektowane
według metodologii obliczeń i wskazań obowią-
zujących norm technicznych, przez wykwalifiko-
wany personel techniczny. Przekroje kominów
lub kanałów dymnych, do których podłączyć
rurę spustową muszą odpowiadać wymogom
obowiązujących norm technicznych.
C83
1.12 KANAŁY DYMNE, KOMINY I
KOŃCÓWKI WYLOTU SPALIN.
Kanały dymne, kominy i końcówki wylotu spalin
(nasady dachowe) do odprowadzania produktów
spalania muszą odpowiadać obowiązującym
wymogom odnoszących się do tego norm.
Umiejscowienie końcówek ciągu. Końcówki
ciągu muszą:
- być umieszczone na obwodowych zewnętrz-
nych ścianach budynku;
- umieszczone tak, aby odległości przestrzegały
wartości minimalnych zawartych w obowiązu-
jących normach technicznych.
Odprowadzenie produktów spalania urządzeń
o ciągu naturalnym lub sztucznym w pomiesz-
czeniach zamkniętych pod gołym niebem. W
pomieszczeniach pod gołym niebem, osłoniętych
ze wszystkich stron (studnie wentylacyjne, po-
dwórka i podobne), dozwolone jest bezpośrednie
odprowadzenie produktów spalania urządzeń
gazowych o ciągu naturalnym lub sztucznym
i zasięgu cieplnym ponad 4 i do 35kW, o ile
przestrzega się warunków, o których mowa w
obowiązującym normatywie technicznym.
1.13 NAPEŁNIENIE INSTALACJI.
Po podłączeniu kotła, przejść do napełniania
instalacji poprzez kurek napełniania (Rys. 2-2).
Napełnienie powinno zostać przeprowadzone
powoli, aby umożliwić bąbelkom powietrza w
wodzie uwolnienie się i ujście poprzez otwory
odpowietrzające kotła i instalacji ogrzewania.
Na kotle znajduje się automatyczny zawór odpo-
wietrzający umieszczony na pompie obiegowej.
Sprawdzić, czy kapturek jest poluzowany. Otwo-
rzyć zawory odpowietrzające kaloryferów.
Rys. 1-23
