Posibilidades de comunicación y conexión
10.4 Interface COM 1
10.4.2 Comunicación mediante módem externo
Para la conexión del SIMEAS R-PMU al PC de evaluación, DAKON o PDC se puede utilizar
como módem externo bien un módem analógico o un módem ISDN (modo Hayes).
Para la conexión de módems externos se utiliza el interface de datos COM 1.
Nota:
El SIMEAS R-PMU puede ser aplicado para módems con el conjunto de instrucciones
Hayes.
Se recomienda la utilización de uno de los módems propuestos para el servicio.
Informaciones en relación a los módems actuales autorizado por Siemens se encuentran
en el Internet bajo la dirección: www.simeas.com
Tenga en cuenta, que al utilizar el módem externo para la transmisión de datos del PMU
al PDC no es posible establecer una comunicación simultánea con OSCOP P (PC de
evaluación/DAKON).
Para la comunicación módem al PDC se aplica el protocolo PPP, ver Capítulo 12.14.2.
Conexión
Por otro lado se establece una conexión entre el segundo módem y el PC de evaluación,
DAKON o PDC.
A continuación, se conectan los dos módems a la red telefónica. Después los módems deberán
ser conectados a la tensión de alimentación. Después de establecer la instalación completa, se
debe efectuar en OSCOP P la parametrización correspondiente.

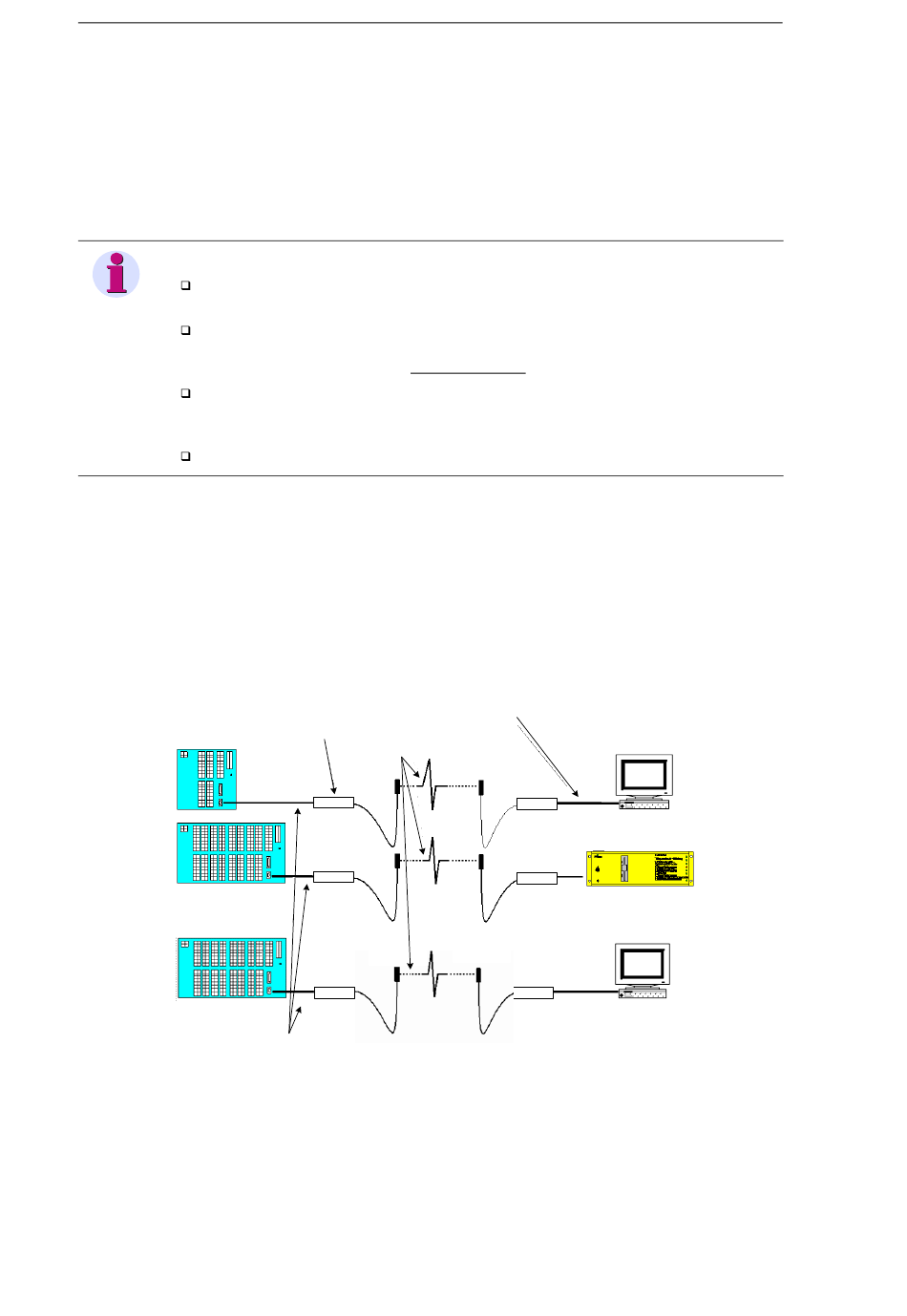

La conexión se realiza según la figura siguiente:
SIMEAS R-PMU
Interface de datos COM 1
Lado
posterior
Línea de datos Módem <-> SIMEAS R-PMU
Figura 10-8 Transmisión de datos mediante módem de marcado externo (analógico o ISDN)
128
Módem de marcado externo
Transmisión por red telefónica
Módem
Módem
Módem
Registrador digital de perturbaciones, SIMEAS R-PMU, Manual
Línea de datos PC <-> Módem
Auswerte-PC
PC de evaluación
Módem
Módem
DAKON con tarjeta Módem
Módem
E50417-H1078-C360-A3, Fecha de edición 04.2009
PDC
