12.13 Registrador de Fasores Transitorios (TPR)

12.13.1 Ajuste de tiempo

Seleccione primero el diálogo Grabador transitorio de fasores para la parametrización de
sus ajustes de tiempo.

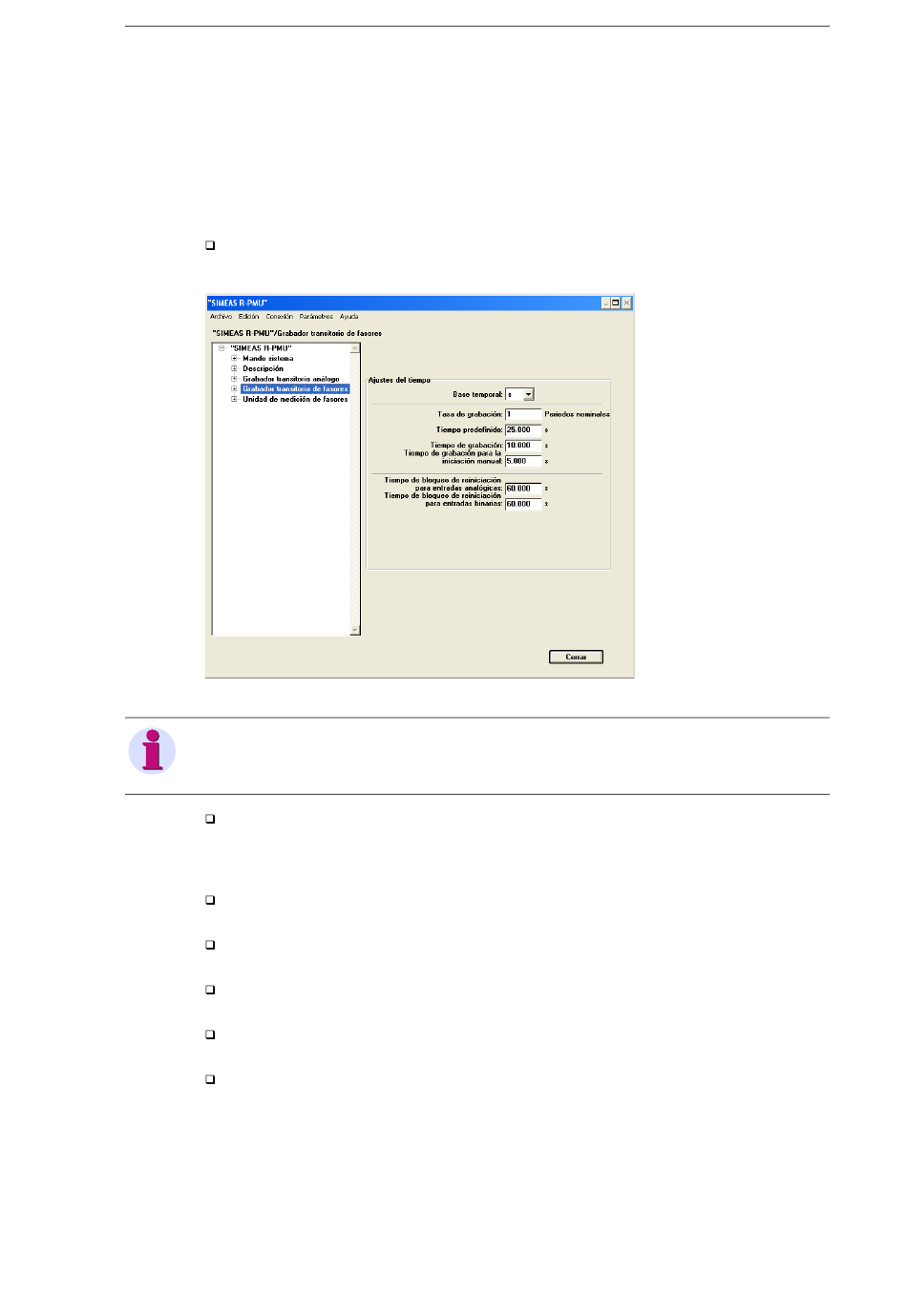

Figura 12-32 Grabador transitorio de fasores, Ajustes del tiempo
Nota:
En cada área de entrada se debe introducir un ajuste de tiempo
Determine en el menú desplegable del área Base temporal la dimensión de la unidad de
tiempo. Para lograr una representación de tiempos conforme, se utiliza para todos los tiem-
pos la misma dimensión. Si se modifica la unidad de tiempo (base temporal) se formatean
nuevamente todos los tiempos.
Introduzca en el área Tasa de grabación un numero entero de 1 a 5 para determinar la velo-
cidad de registro en periodos nominales.
Introduzca en el área Tiempo predefinido la duración de registro para el transcurso pre-
falta.
Determine en el área Tiempo de grabación la duración del registro a partir de un momento
de trigger.
Introduzca en el área Tiempo de grabación para la iniciación manual la duración de regis-
tro para un trigger manual.
Introduzca en el área Tiempo de bloqueo de reiniciación para entradas analógicas la
duración de bloqueo para los canales analógicos. Durante este tiempo no se produce ningún
trigger adicional en este canal.
