Bloqueo de retrigger para las señales binarias
El tiempo de bloqueo de retrigger puede ser activado para cada entrada binaria. Éste suprime
los registros repetidos durante los cambios consecutivos en las señales binarias durante un
registro. Un trigger binario ocasional es ignorado durante el tiempo de bloqueo de retrigger ajus-
tado. En caso de una excitación en la misma entrada binaria durante el tiempo de bloqueo de
retrigger, se inicia nuevamente para este caso un tiempo de bloqueo de retrigger correspon-
diente. Los demás canales activos pueden producir un retrriger en el TAR y prolongar de esta
manera el proceso de registro.
Nota:
El tiempo de bloqueo de retrigger puede ser ajustado más largo que el tiempo de registro y
de esta manera evitar una parametrización errónea involuntaria.
7.2.1.2.3 Trigger lógico
Un trigger lógico puede estar compuesto de dos a ocho condiciones individuales de trigger que
a su vez son componentes de una vinculación lógica AND.
En total pueden ser definidos ocho trigger lógicos en el SIMEAS R-PMU. Un trigger lógico se
denomina en el diálogo de parametrización como Muestra o como Grupo lógico (ver también
Capítulo 12.12.5).
Ventana de tiempo para los trigger lógicos
Las condiciones de trigger no deben ser cumplidas al mismo tiempo para un trigger lógico. Sólo
es suficiente que éstas se cumplan dentro de la ventana de tiempo parametrizada (tiempo de
ventana lógica). La primera condición individual de trigger cumplida inicia el tiempo de ventana
lógica. Si se cumplen todas las condiciones lógicas de trigger dentro de la ventana de tiempo,
se inicia después de su transcurso el proceso de registro (ver figura 7-11). El registro recibe la
referencia de tiempo de trigger que corresponde al tiempo final de la ventana lógica.
Condición de Trigger 1
Canal A
Ventana temporal lógica
Perturbografía

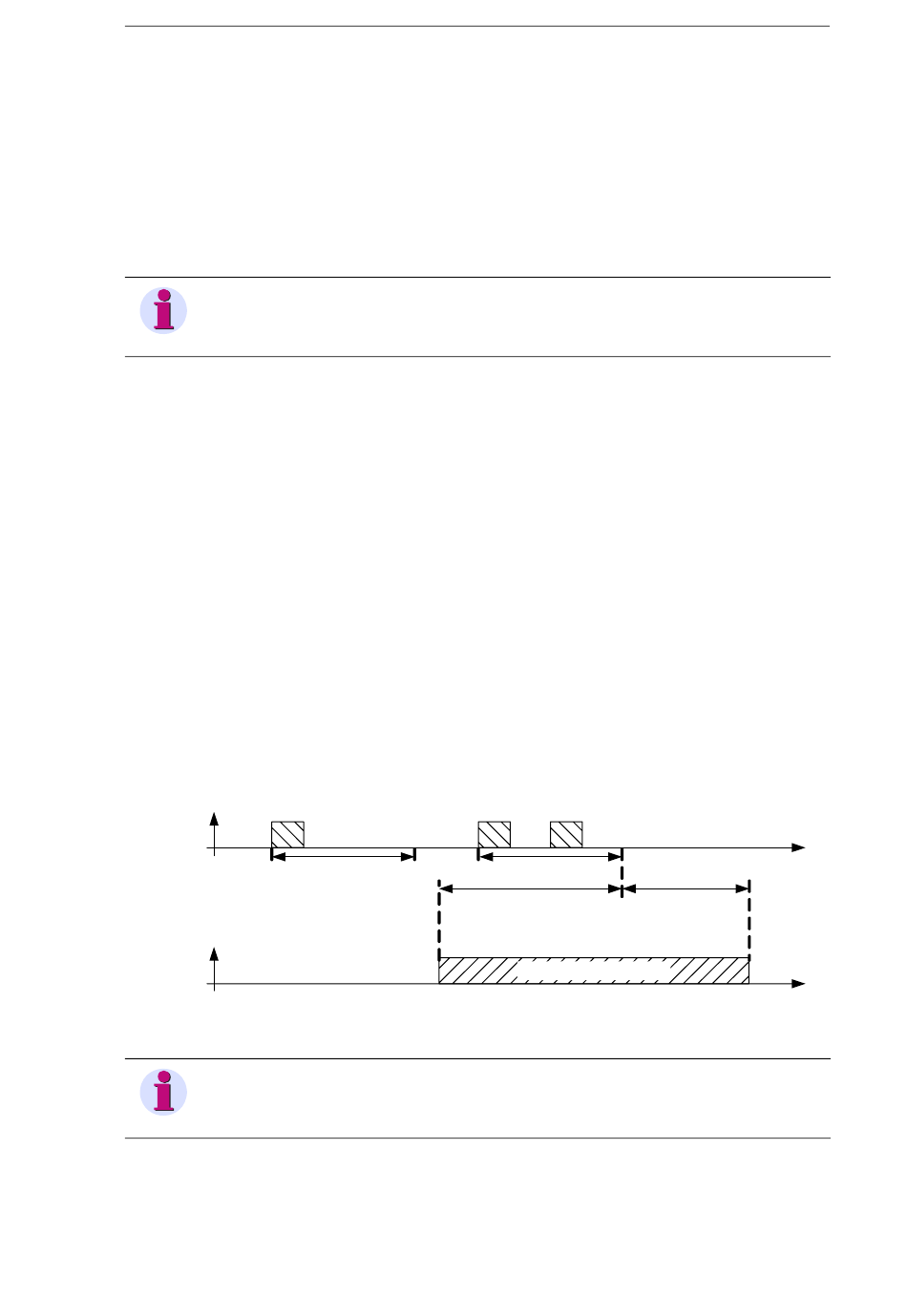

Figura 7-11 Registro de una perturbografía al cumplirse todas la condiciones del trigger lógico dentro de la ventana de
tiempo
Nota:
Los canales, que son utilizados en una vinculación lógica (activa), no son efectivos como
trigger individuales
