Parametrización con OSCOP P
12.11 Descripción de emplazamientos
12.11.2 Canales análogos
La pestaña Canales análogos aparece para VCDAU, VDAU y CDAU. Parametrice de la
siguiente manera:

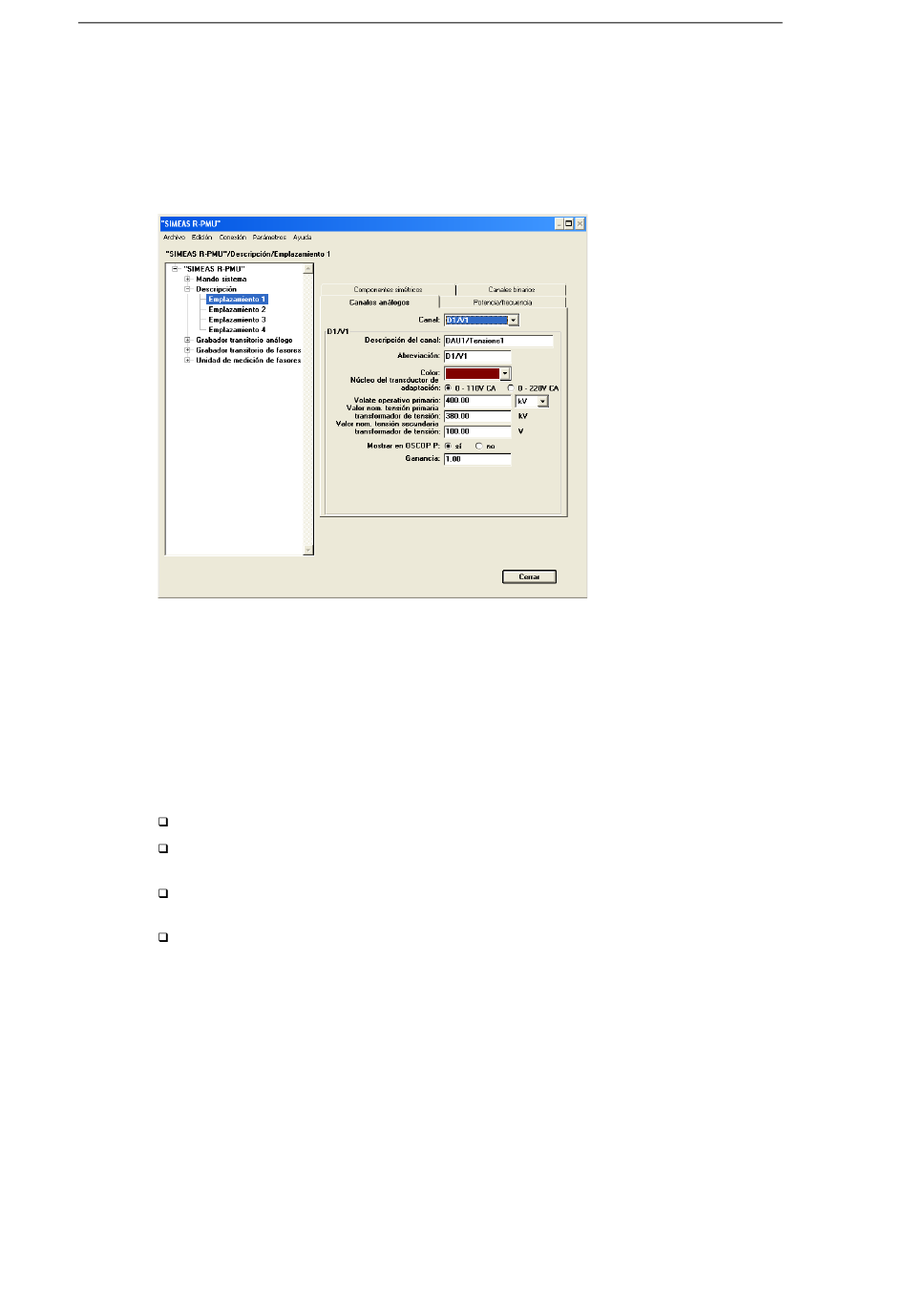

Figura 12-22 Descripción, Emplazamiento, pestaña Canales análogos
Dependiendo del tipo de DAU se pueden parametrizar los siguientes canales:
VCDAU
VDAU
CDAU
Elija del menú desplegable Canal uno de los 8 canales.
Acepte o modifique la Descripción del canal como también la Abreviación y seleccione un
Color.
Seleccione en la opción Núcleo del transductor de adaptación el rango de la tensión de
entrada para el VCDAU o VDAU.
Introduzca en el área Voltaje operativo primario la tensión nominal de la instalación como
dimensión fase-fase y seleccione del menú desplegable la dimensión de la unidad de
medida al lado primario (p.ej. kV)
Introduzca en las áreas Valor nom. tensión primaria transformador de tensión y Valor
nom. tensión primaria transformador de tensión la relación de transformación del trans-
formador.
Para conectar las señales de medida son válidas las siguientes dimensiones de referencia:
Estrella
Delta
Monofásica
Trifásica
158
Tensiones U1 a U4 y intensidades I1 a I4
Tensiones U1 a U8
Intensidades I1 a I8
magnitudes fase-tierra
magnitudes fase-fase
magnitudes de fase
Grupos de intensidades
