Componentes Simétricos - Siemens SIMEAS R-PMU Manual

Parametrización con OSCOP P
12.11 Descripción de emplazamientos
12.11.4 Componentes simétricos
La pestaña Componentes simétricos aparece para VCDAUs, VDAUs y CDAUs en conexión
en estrella o delta. Parametrice de la siguiente manera:

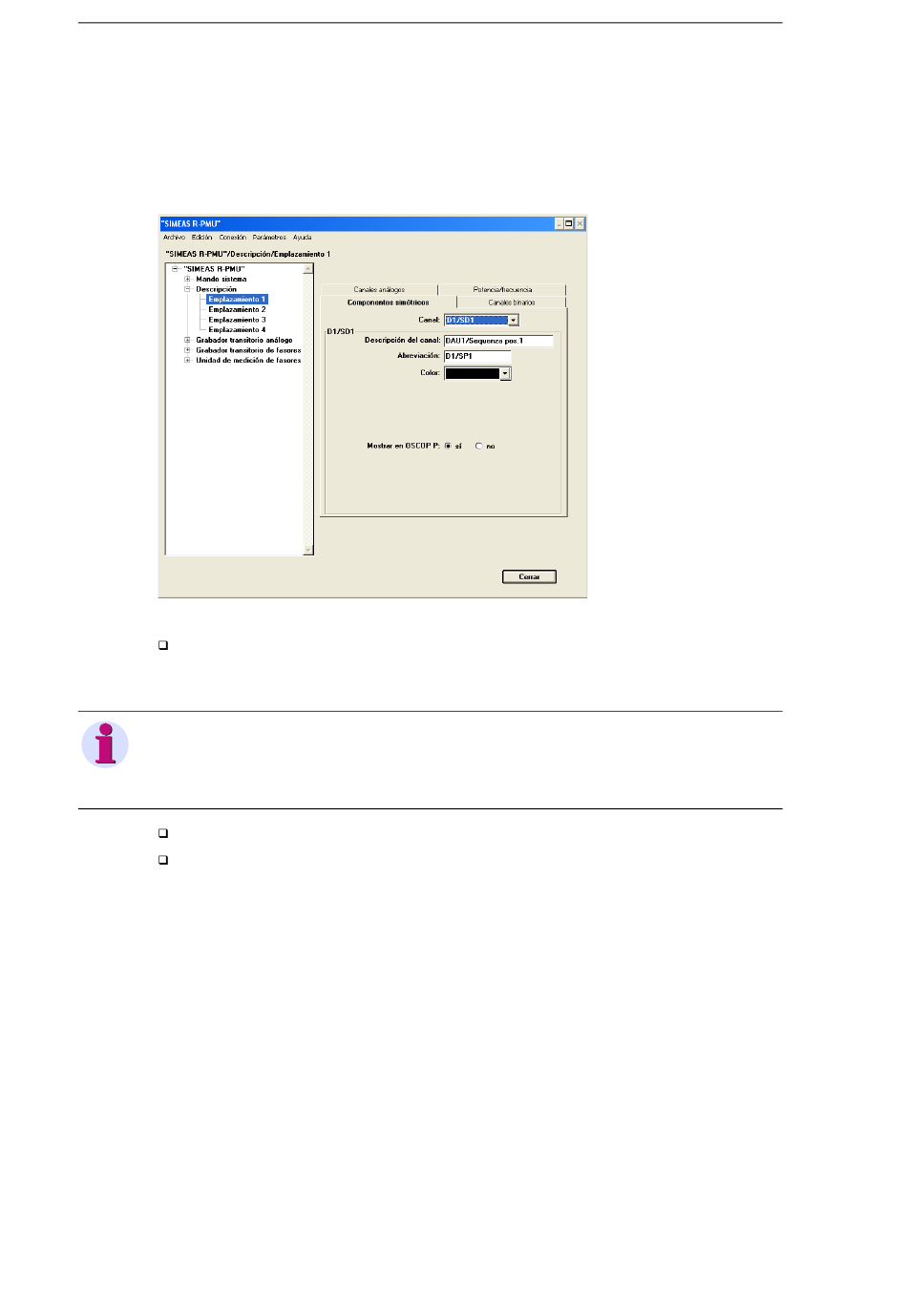

Figura 12-24 Descripción, Emplazamiento, pestaña Componentes simétricos
Elija del menú desplegable Canal una de las magnitudes calculadas.
Se puede elegir entre sistema de secuencia positiva (SP), sistema de secuencia negativa
(SN) y sistema homopolar (SH).
Nota:
Las cifras 1 y 2 en los sistemas de secuencia positiva, negativa y homopolar se refieren al primer
grupo de intensidad/tensión (canales 1 hasta 4) y respectivamente al segundo grupo de
intensidad/tensión (canales 5 hasta 8).
Determine la Descripción del canal y la Abreviación, seleccione un Color.
Determine bajo Mostrar en OSCOP P, si los valores del canal deben ser señalizados por
el módulo OSCOP P.
