Visualización y selección de parámetros
Histéresis de alarma (Nivel de Display 1)
Corriente de rotura de calentador (Nivel de Display 1)
26

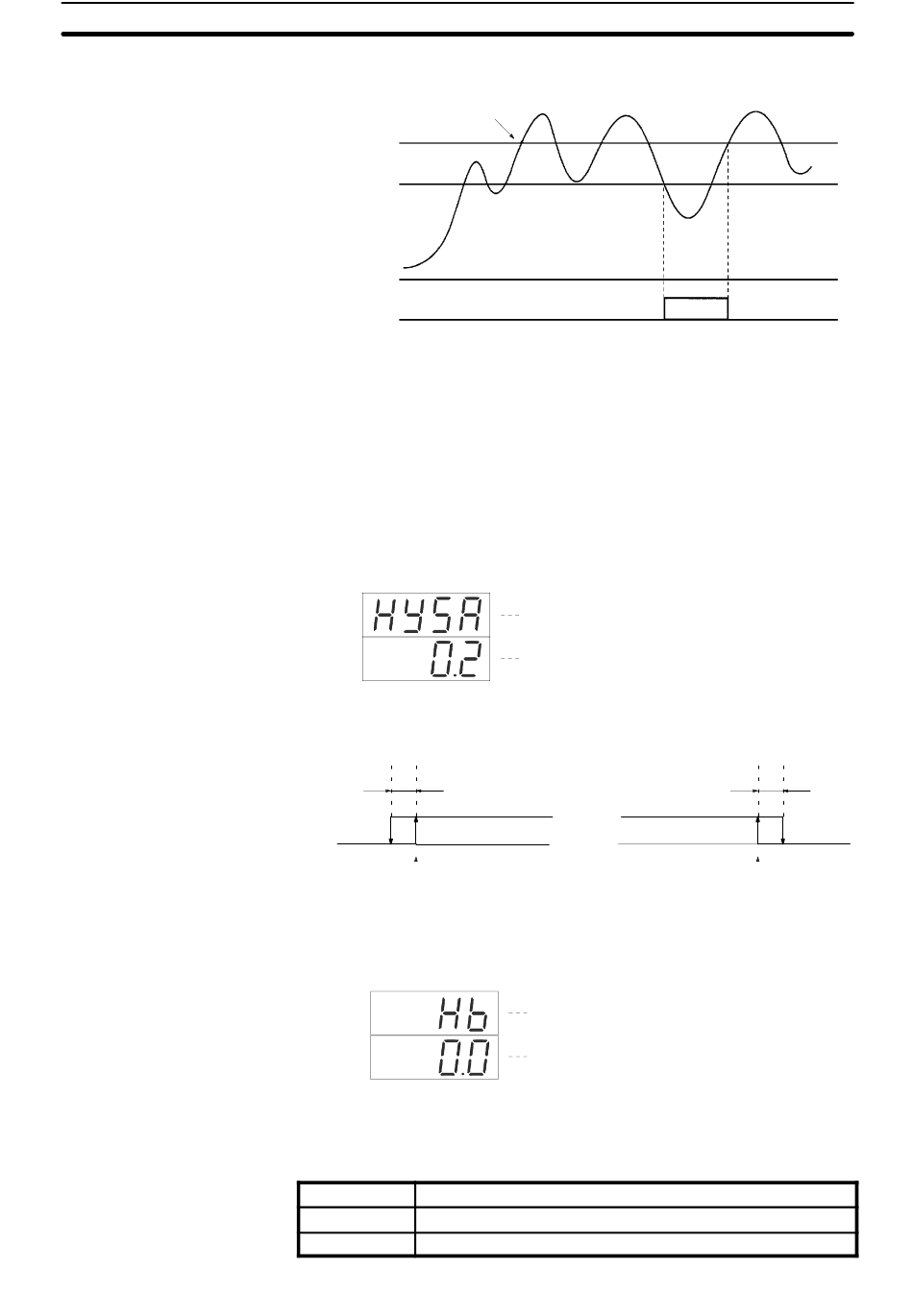

Alarma de límite inferior con secuencia de standby
Punto de cancela-
ción de la secuen-
cia de standby
Punto OFF
de histéresis
SV de alarma
o
0 C
Salida alarma
La secuencia de standby se reinicia en las siguientes situaciones.
! Cuando se cambia el SV.
! Cuando se cambia el número de banco ejecutado.
! Cuando se cambia el modo de alarma.
! Cuando se conecta la alimentación del C200H.
! Cuando el indicador de restart se pone a ON.
! Cuando se cambia de modo PROGRAM a modo MONITOR o RUN mientras
está seleccionada la interrupción de control (SW203-5 en ON).
PV
SV
Para evitar que la salida de alarma esté conmutando a ON y a OFF, se dispone
una banda de histéresis.
Banda de histéresis
ON
OFF
SV
La salida de alarma está en OFF si el valor del proceso está dentro de la banda
de histéresis cuando se conecta la unidad.
PV
SV
Seleccionar el valor de corriente de rotura de calentador en el rango mostrado
en la siguiente tabla. Para información más detallada, consultar Apéndice C
Detección de rotura de calentador.
0.0 No detección de rotura de calentador. Señal de alarma OFF.
0.1 a 4.9 Dentro del rango de SV de corriente de rotura de calentador.
5.0 No detección de rotura de calentador. Señal de alarma ON.
Símbolo del parámetro histéresis
Selección actual. Unidad:
En este display se puede cambiar la selección.
Banda de histéresis
ON
OFF
Entrada
Símbolo del parámetro corriente de rotura de
calentador
Valor actual seleccionado de corriente de rotura
de calentador. Unidad: Amperios (A).
En este display se puede cambiar la selección.
Sección 3-4
o o
C o F.
Entrada
SV
