Sección 3 • Procedimientos de mantenimiento programado
PROCEDIMIENTOS DE LA LISTA DE CONTROL C
C-4
Cambio del filtro del
combustible/separador de
agua - Modelos Perkins
Las especificaciones de Genie
exigen que este procedimiento se
lleve a cabo cada 6 meses o cada
500 horas, lo que suceda antes.
Para lograr un óptimo funcionamiento del motor es
fundamental sustituir periódicamente el filtro de
combustible/separador de agua. De no llevarse a
cabo este procedimiento, puede verse limitado el
rendimiento del motor y producirse dificultades en
el arranque, y su uso continuado puede provocar
daños en los componentes. Un entorno de trabajo
extremadamente sucio puede obligar a realizar este
procedimiento más frecuentemente.
Riesgo de incendio y explosión.
Los combustibles del motor son
inflamables. Realice este
procedimiento en zonas abiertas y
bien ventiladas, lejos de
radiadores, chispas, llamas o
cigarrillos encendidos. Tenga
siempre a mano un extintor
homologado.
Realice este procedimiento con el
motor apagado.
1 Póngase ropa aislante y gafas protectoras.
2 Abra la cubierta de la torreta del lateral del
motor.
3 Retire la patilla de seguridad del cierre de la
bandeja giratoria del motor.
El cierre de la bandeja giratoria del
motor está situado debajo de la
bandeja giratoria del motor en el
extremo del contrapeso de la
máquina.
3 - 38
4 Abra el cierre de la bandeja giratoria del motor y
extráigala del motor de la máquina.

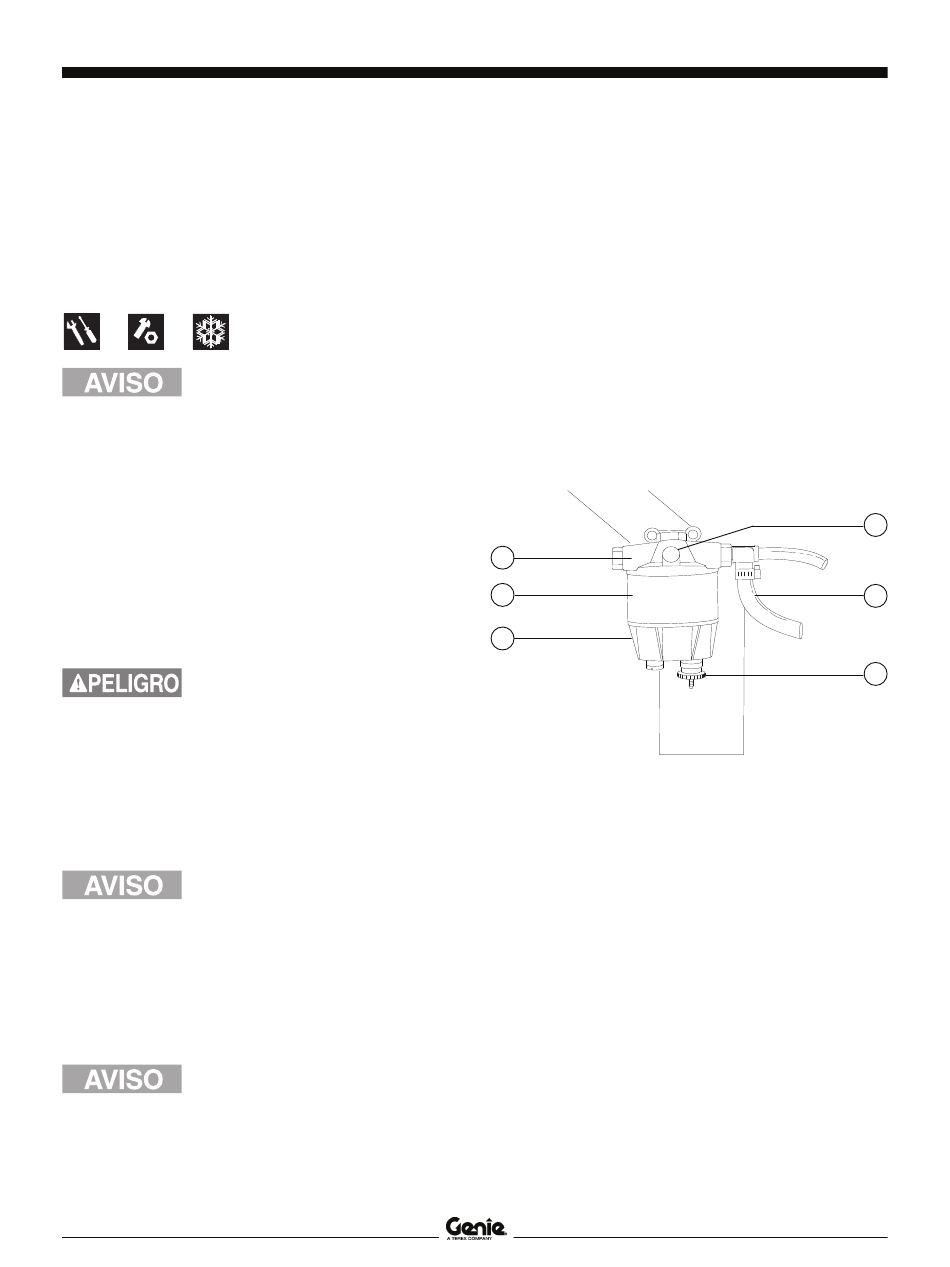

5 Localice el filtro de combustible/separador de
agua montado en el soporte de montaje
posterior del motor.
6 Desconecte y tape el tubo de suministro de
combustible que va desde el tanque de
combustible hasta el filtro de combustible/
separador de agua.
7 Afloje el tapón del respiradero situado en la
cabeza del filtro de combustible/separador de
agua.
f
e
d
a
b
c
d
e
f
8 Coloque un contenedor adecuado debajo del
recipiente del filtro. Afloje el tapón de vaciado
situado en la parte inferior del recipiente. Vacíe
el combustible por completo.
9 Gire el recipiente del filtro en sentido contrario al
de las agujas del reloj y extráigalo.
Z-45/25 • Z-45/25J
Agosto de 2006
tapón de respiradero
tubo principal de combustible
tapón de vaciado
recipiente del filtro
filtro
cabeza del separador
N° de pieza 107846SP
REV D
a
b
c
