Cómo Purgar El Cilindro Esclavo; Rotador De La Plataforma - Genie Industries Z-45/25 IC Power Manual De Mantenimiento

Sección 4 • Procedimientos de reparación
COMPONENTES DE LA PLATAFORMA
8 Z-45/25: Sujete el rotador de la plataforma con
un dispositivo elevador adecuado.
9 Utilice un mandril de metal dúctil para extraer el
pasador del extremo articulado.
Riesgo de aplastamiento. Si no
ADVERTENCIA
está bien sujeta, la plataforma
puede caerse al extraer el pasador
del pasador del extremo articulado
del cilindro esclavo.
Riesgo de dañar los componentes.
PRECAUCI N Ó
El vástago del cilindro esclavo
puede resultar dañado si se cae
debido a una mala sujeción del
dispositivo de elevación.
10 Utilice un mandril de metal dúctil para extraer el
pasador del extremo fijo.
11 Con cuidado, extraiga el cilindro del brazo
primario.
Cómo purgar el cilindro esclavo
1 Al mismo tiempo, active las funciones de
elevación de la pluma y de elevación de la
plataforma hasta que la pluma esté
completamente elevada.
2 Al mismo tiempo, active las funciones de bajada
de la pluma y de bajada de la plataforma hasta
que la pluma esté completamente bajada.
4 - 8
2-2

Rotador de la plataforma

Cómo purgar el rotador de la
plataforma
1 Mueva el conmutador de palanca de activación
de funciones a cualquier lado y desplace el
conmutador de palanca de rotación de la
plataforma hacia la derecha y luego hacia la
izquierda hasta efectuar dos ciclos de rotación
de la plataforma. A continuación, mantenga el
conmutador en la posición derecha hasta que la
plataforma quede completamente girada hacia la
derecha.
Antes del número de serie 24304:

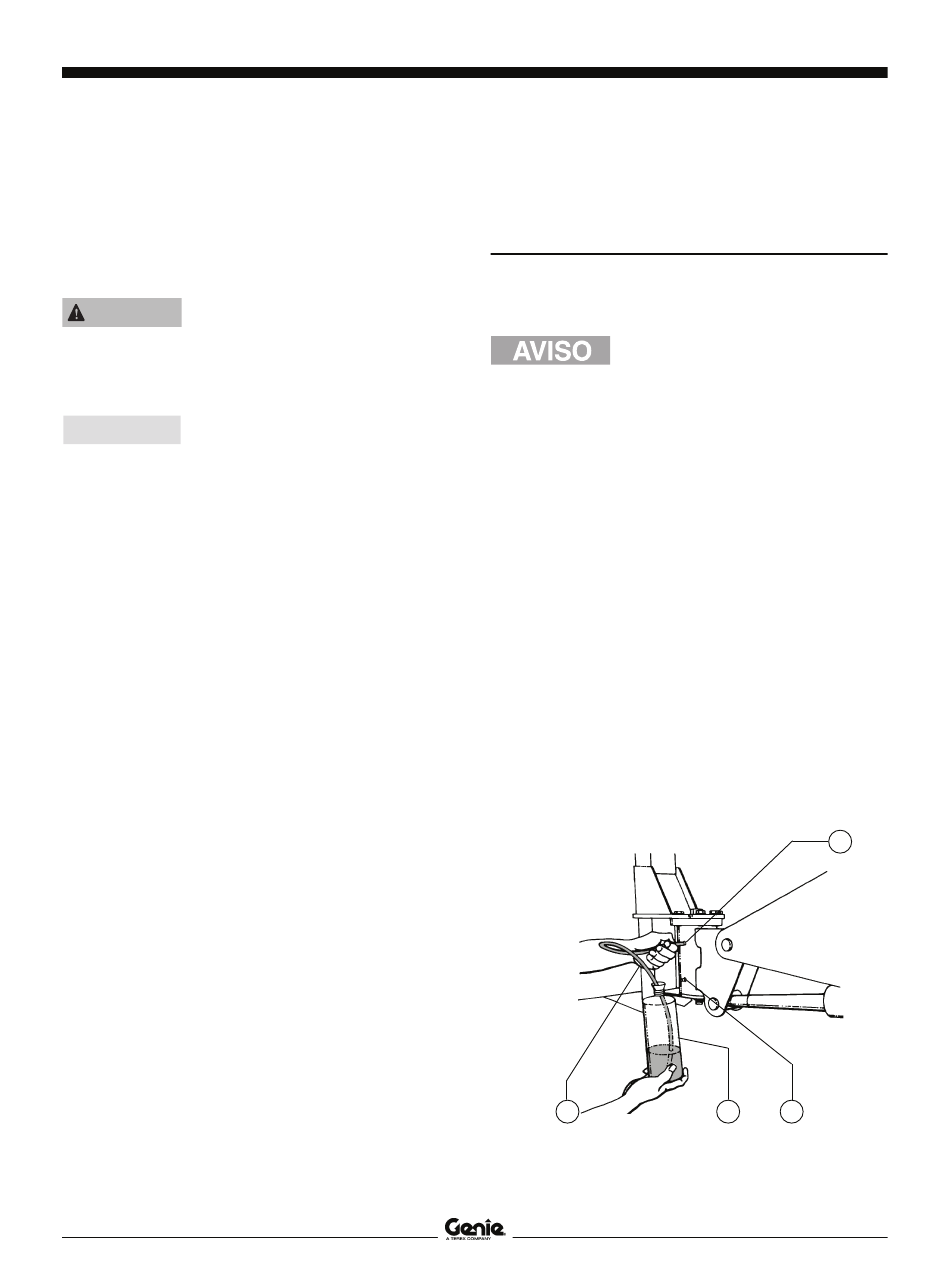

2 Conecte una manguera transparente a la válvula
de purga superior. Introduzca el otro extremo de
la manguera en un contenedor para recoger el
líquido. Asegure el contenedor a la pluma.
3 Abra la válvula de purga superior del rotador,
pero sin extraerla.
d
a
b
c
d
Z-45/25 • Z-45/25J
Agosto de 2006
Para llevar a cabo este
procedimiento será necesaria la
intervención de dos personas. No
arranque el motor. Realice este
procedimiento con la alimentación
auxiliar.
c b
válvula de purga superior
válvula de purga inferior
contenedor
manguera transparente
N° de pieza 107846SP
REV C
a
