12.0 USO DELLA MACCHINA

12.1 Operazioni preliminari - Preparazione

della ruota

• Togliere i contrappesi d'equilibratura su entrambi i
lati della ruota.
• Togliere il gambo della valvola e lasciar sgonfiare
completamente il pneumatico.
• Verificare da quale lato si dovrà smontare il pneu-
matico, guardando dove si trova il canale.
• Verificare il punto di bloccaggio del cerchio.
• Cercare di riconoscere le ruote speciali quali ad esem-
pio i tipi "TD" e "AH", ai fini di migliorare le opera-
zioni di bloccaggio, di stallonatura, di montaggio e
di smontaggio.
12.2 Stallonatura con paletta laterale (solo
per versioni CB e ST)
Dopo aver preparato la ruota, come descritto nel pa-
ragrafo precedente, per procedere alla stallonatura at-
tenersi alle seguenti indicazioni:

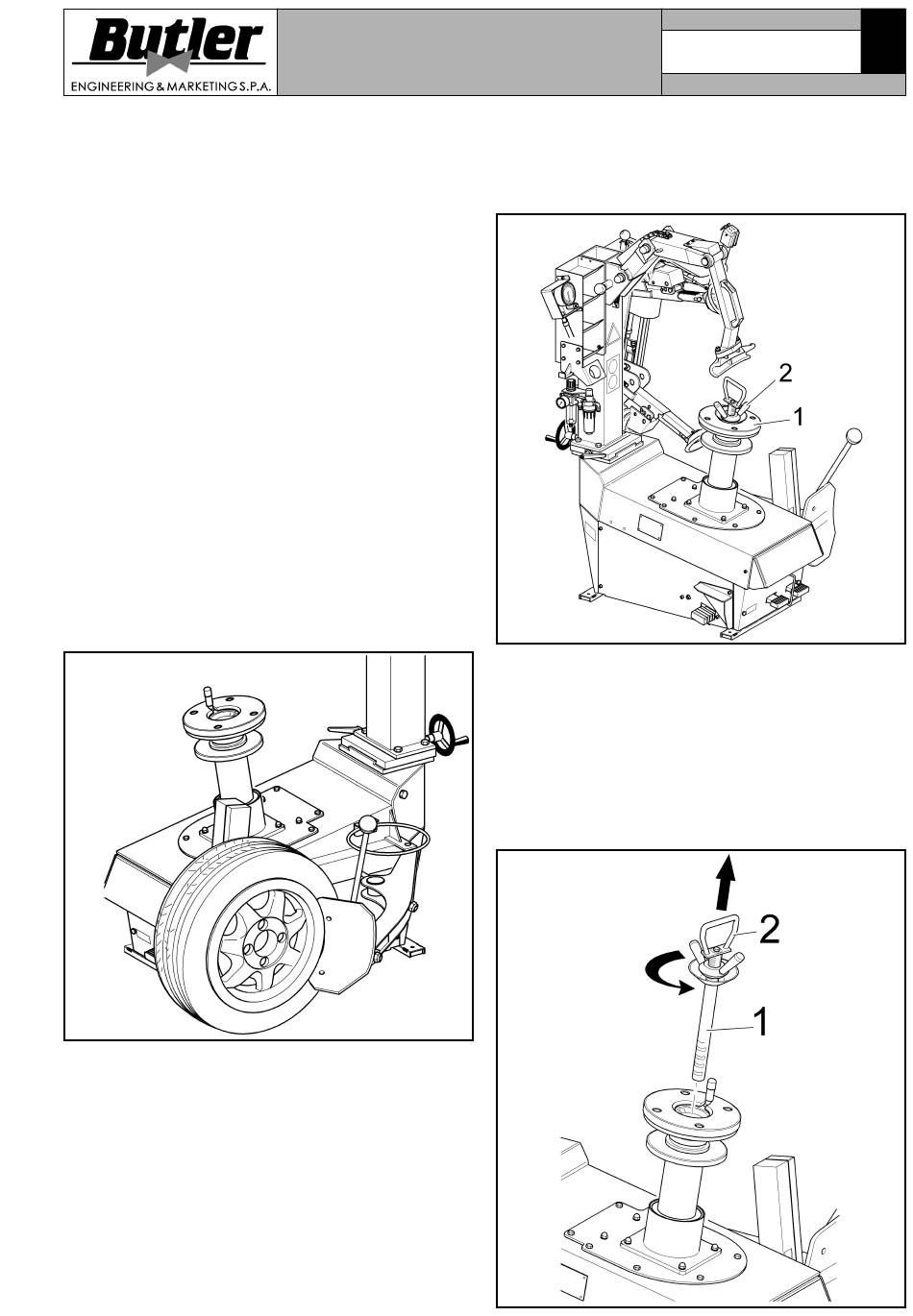

1. Posizionare la ruota come indicato in Fig. 26 ed
avvicinare l'utensile stallonatore al bordo del cer-
chio.
Fig. 26
2. Premere il pedale ed azionare l'utensile stallonatore
fino a staccare il tallone. Nel caso che il tallone non
si stacchi alla prima stallonatura, ripetere l'opera-
zione, in punti diversi della ruota, fino al completo
distacco dello stesso.
3. Invertire la posizione della ruota e ripetere l'opera-
zione sul lato opposto.
4. Lubrificare con cura il pneumatico lungo tutta la
circonferenza del tallone da entrambi i lati. La man-
cata lubrificazione potrebbe causare un attrito tra
l'utensile di montaggio ed il pneumatico e ciò pro-
vocherebbe il danneggiamento del pneumatico e/o
del tallone.
LIBRETTO DI ISTRUZIONI
USO E MANUTENZIONE

12.3 Bloccaggio della ruota

Tutte le ruote devono essere bloccate sul piatto gommato
(Fig. 27 pos. 1) tramite foro centrale utilizzando l'ap-
posito dispositivo di bloccaggio (Fig. 27 pos. 2).
NOTA: in caso di utilizzo di cerchi senza foro centrale
occorre utilizzare l'apposito accessorio (dispo-
nibile a richiesta).
Per procedere al bloccaggio della ruota, seguire le se-
guenti indicazioni:
1. Sfilare l'albero di bloccaggio centrale e relativo cono
(Fig. 28 pos. 1) tramite l'apposita maniglia (Fig.
28 pos. 2) e, nell'eventualità, ruotarlo per facilitar-
ne l'estrazione.
Fig. 28
