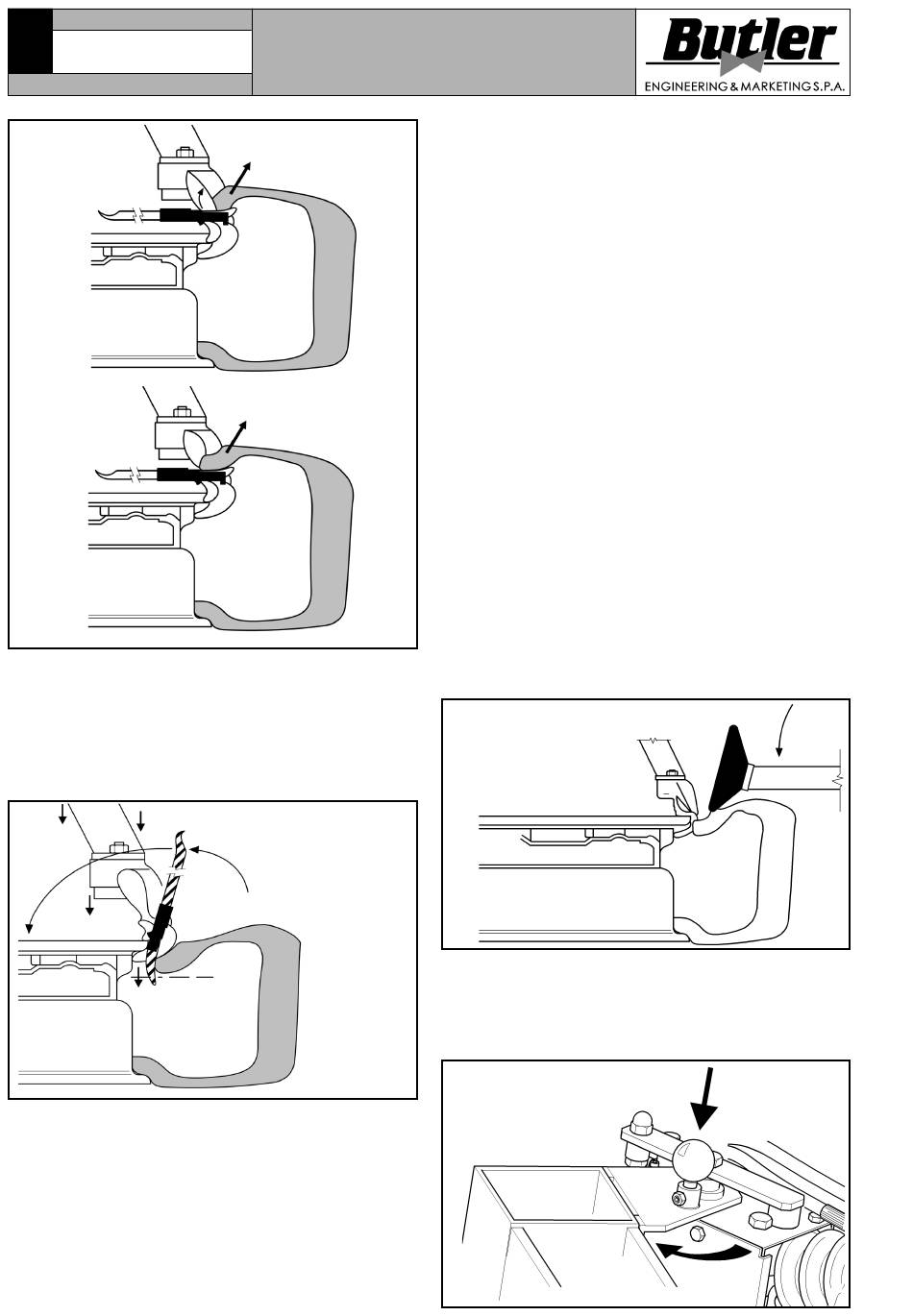

Fig. 42
In fase di smontaggio di pneumatici duri a profilo ribas-
sato, può verificarsi che il tallone spinga in su l'utensile
di montaggio. Allora può essere utile usare il rullo
stallonatore superiore per spingere il tallone verso il
basso, creando lo spazio necessario per posizionare la
leva e contemporaneamente spingere in giù il braccio
portautensile (Fig. 43).
Nel caso in cui, durante la fase di smontaggio e montag-
gio del pneumatico, il motore rallenti o si fermi, effet-
tuare i seguenti controlli:
• Controllare che il tallone sia stato lubrificato.
• Controllare che il tallone sia stato spinto nel canale.
• Controllare che sia stato scelto il lato giusto del cer-
chio per lo smontaggio o montaggio del pneumatico.
• Controllare che la pressione d'alimentazione non sia
inferiore a 8 bar.
LIBRETTO DI ISTRUZIONI
USO E MANUTENZIONE
NO
SI
Fig. 43
• Controllare che non si tratti di un cerchio con canale
fuori centro.
Sul mercato esistono dei cerchi cui è difficile controllare
la posizione del canale, con il pneumatico montato. Per
la verifica è opportuno farsi aiutare dai rulli dello
stallonatore schiacciando il pneumatico quanto basta
per avere la visione completa della parte interna del cer-
chio.
12.6 Montaggio del pneumatico (solo per
versioni CB e AD)
Per eseguire il montaggio del pneumatico procedere
secondo le seguenti operazioni:
1. Lubrificare i talloni del pneumatico.
2. Posizionare il pneumatico sul cerchio ed abbassare
il braccio per sistemare l'utensile di montaggio sul
bordo esterno del cerchio controllando l'inclinazio-
ne.
3. Posizionare il bordo del tallone inferiore sulla parte
sinistra dell'utensile di montaggio e schiacciare il
pedale per la rotazione in senso orario.
4. Ripetere l'operazione sul tallone superiore avendo cura
di posizionare prima il gambo della valvola alle "ore
5-6".
In fase di montaggio di pneumatici duri a profilo ribassato,
può essere utile usare il rullo superiore dello stallonatore per
spingere il tallone nel canale (vedi Fig. 44).
Fig. 44
Per eseguire quest'operazione bisogna bloccare lo
stallonatore con il relativo pomolo, avvicinare il rullo
superiore dello stallonatore sul bordo del pneumatico
ed azionare la pompa idraulica, e contemporaneamen-
te far girare il motore in senso orario (vedi Fig. 45).
Fig. 45
Pomello di
bloccaggio
