7102-M004-0_B
F
Page 89 de 116
ERGOLOCK.CB - AD - ST
12.7 Pour jantes avec la partie términale
des bras soulevée par rapport au
bord de la jante
(Démontage)
1. Bloquer la roue (préventivement dégonfler complète-
ment le pneu et enlever les contrepoids d'équilibrage
sur les deux côtés de la roue).
2. Décoller le pneu selon le procédé standard.
3. Utiliser le rouleau supérieur pour lubrifier le talon
du pneu, le bord, le siège du talon et le BORD de la
JANTE avec un lubrifiant convenable.
4. Positionner le bras de montage/démontage en ar-
rière en position "3" et utiliser le levier enlèvetalons
pour soulever le talon du pneu sur l'outil de mon-
tage.
5. Soulever le rouleau inférieur pour réduire la tension
du pneu sur l'outil de montage.
6. Presser la pédale et tourner la roue en sens horaire.
7. Soulever le talon inférieur sur l'outil de montage à
travers le levier et tourner en sens horaire, pour
terminer le démontage.
(Montage)
1. Lubrifier les deux talons du pneu avec un lubri-
fiant convenable.
2. Lubrifier la partie intérieure de l'outil de montage,
et même le borde de la jante.
3. Le bras de montage doit être en position '3'.
4. Terminer l'operation de montage selon le procédé
standard.
12.8 Gonflage du pneu sur une machine
sans gonflage Tubeless
Brancher le dispositif de gonflage sur la valve du pneu
et gonfler le pneu même en actionnant la pédale pla-
cée sur le côté droit de la machine.
IL Y A UN DISPOSITIF DE LIMI-
TATION DE LA PRESSION MAXI-
MALE DE L 'AIR COMPRIMÉ (3
± 0,2 BAR / 44PSI).
Des talons et des jantes bien lubrifiés rendent le collage
des talons et le gonflage beaucoup plus sûrs et plus faci-
les.
En cas où le coinçage ne peut pas être effectué à 3 ÷
0,2 bar, il faut dégonfer le pneu, l'enlever de la ma-
chine et le mettre dans une cage de securité, au fin de
completer le gonflage.
MANUEL D'INSTRUCTIONS
EMPLOI ET ENTRETIEN
12.9 Gonflage du pneu sur une machine
Certains types de pneus peuvent être difficiles à gonfler
si les talons ne sont pas en contact avec la jante. Le
dispositif de gonflage Tubeless fournit de l'air à haute
pression de gicleur et ce qui favorise le positionnement
des talons contre la jante en faisant commencer le gon-
flage normal du pneu.
Pour procéder au gonflage du pneu suivre les indications
suivantes:
• Brancher le terminal de gonflage sur la valve du pneu.
• Presser le buse contre le bord de la jante.
• Presser le pédale de gonflage, en fournissant en cette
façon le jet d'air nécessaire pour l'embrochage du
talon.
• Soulèver le talon inférieur et presser dans le même
temps le pédale, au deuxième stade, qui se trouve
dur le côté gauche de la machine en fournissant le
jet d'air nécessaire.
• Continuer à gonfler le pneu, jusqu'à la pression de-
mandée, en pressant le pédale lateral.
12.10 Emploi spécial du décolle-talons (seu-
Non seulement le décolle-talons peut être employé pour
aider au cours des opérations de démontage et de
montage, mais il peut servir aussi pour l'optimalisation
(matching) du pneu avec la jante. Pour exécuter cette
opération observer les indications suivantes:

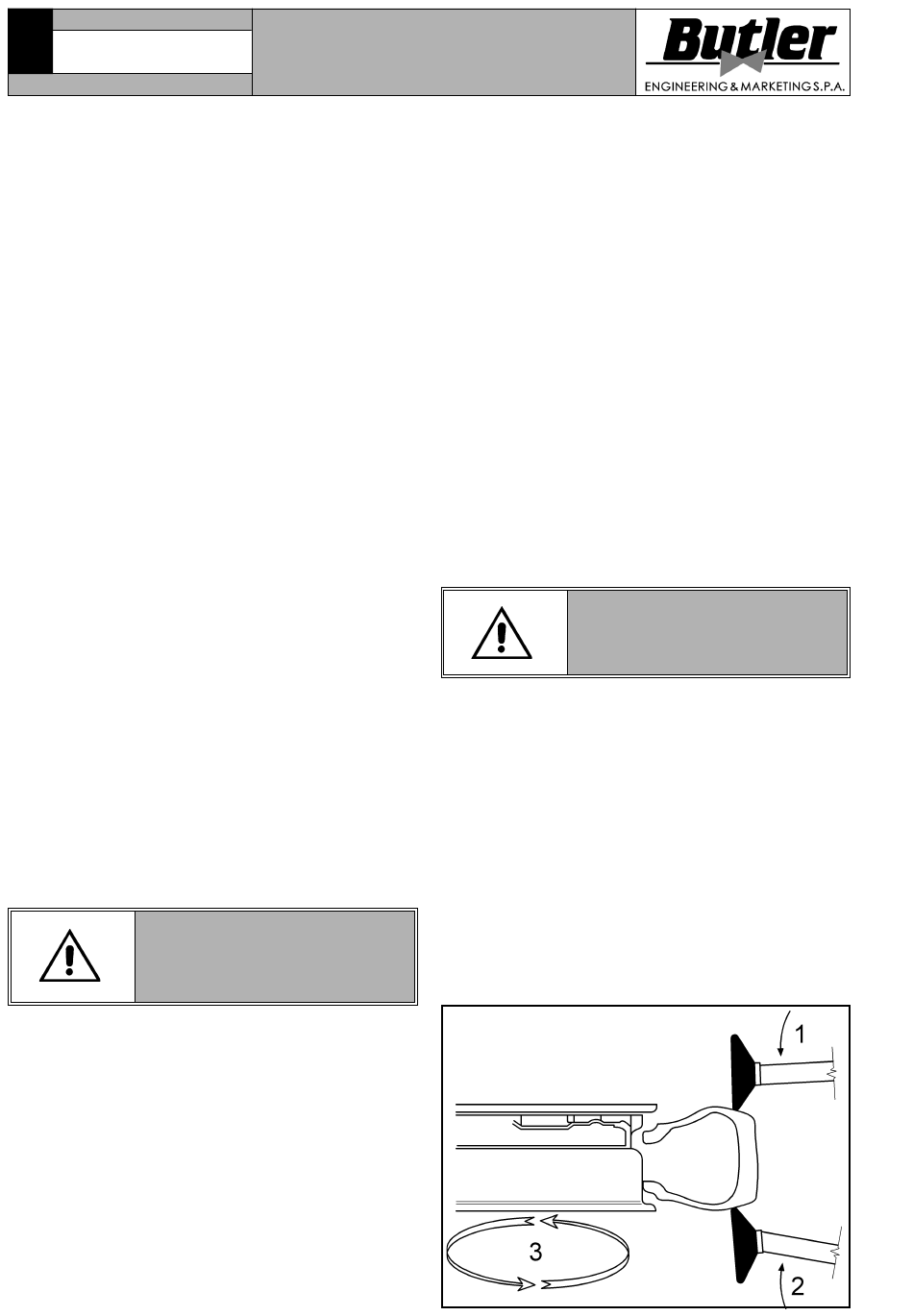

• Bloquer le pneu entre les rouleaux du décolle-ta-
lons.
• Faire tourner le moteur dans le sens contraire à ce-
lui des aiguilles d'une montre jusqu'à ce que le point
de référence fait sur le pneu coïncide avec le point
de référence de la jante (en général la valve) (voir
Fig. 46).
Fig. 46
avec gonflage Tubeless
POUR PERMETTRE AU JET
D'AIR DE COLLER LES DEUX
TALONS NE PAS GARDER LE
TALON SOULEVE AVEC FORCE.
lement pour les versions CB et AD)
