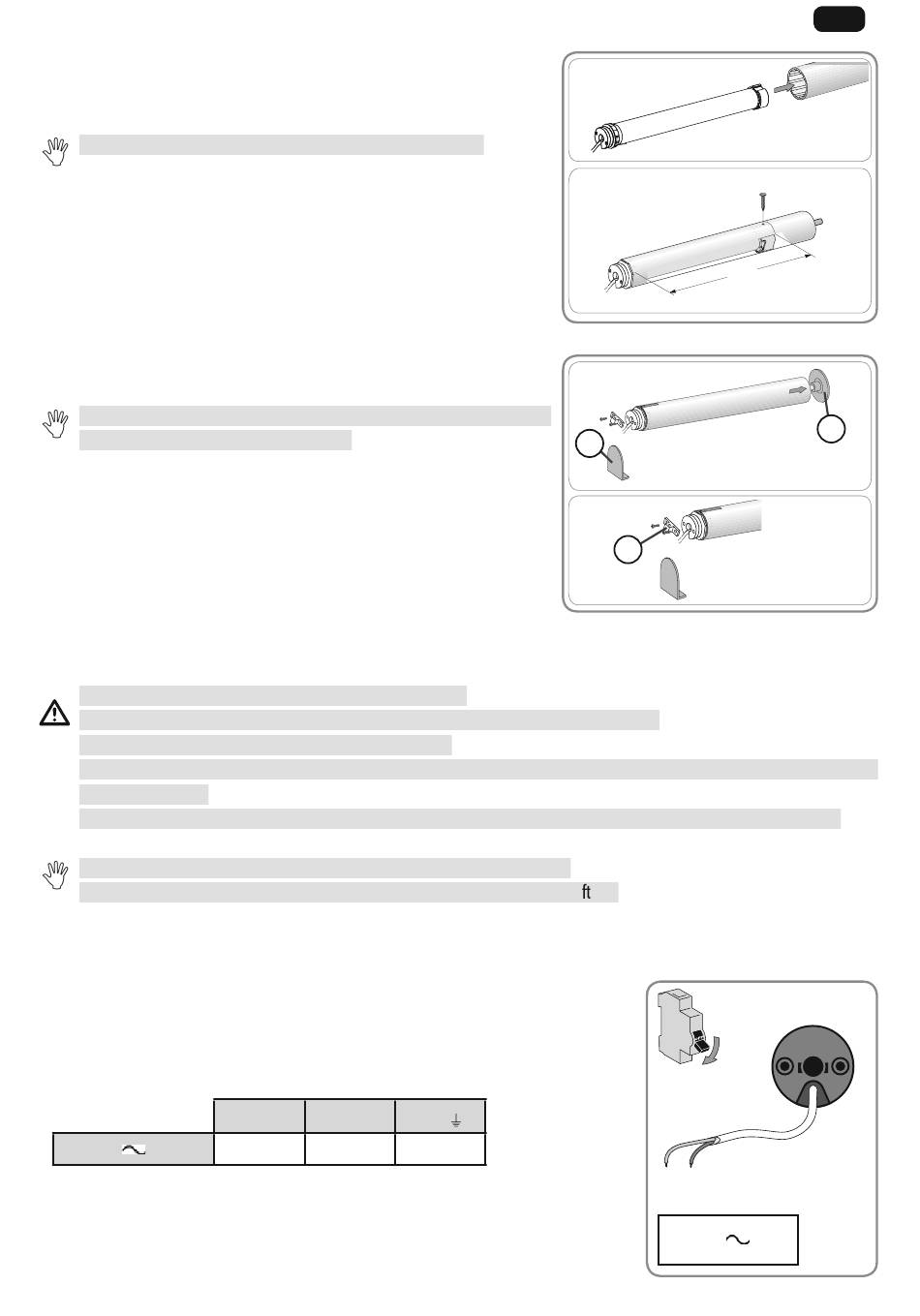

2.1.3. Montering av motoren i røret
1) Skyv motoren inn i røret.
På rør som er glatte innvendig, plasseres innsnittet på tappen på medbringeren.
2) Fest røret til drivhjulet med skruer eller nagler avhengig av lengden (L1).
Skruene eller naglene skal festes til drivhjulet og ikke til motoren.
2.1.4. Montering av rørmotoren
Monter rørmotoren på endedekselet f og på motorfestet g.
1)
Kontroller at rørmotoren er låst på endedekselet. På den måten unngår du at
rørmotoren går ut av festet på endedekselet.
Avhengig av type feste må adapteren skrus fast på motorhodet.
2)

2.2. KABLING

Overhold standarden NF C 15-100 for elektriske installasjoner.
Kabler som går gjennom en metallvegg, må være beskyttet og isolert av en muffe eller hylse.
Fest kablene for å unngå all berøring med deler i bevegelse.
Hvis motoren brukes utendørs, og hvis strømkabelen er av typen H05 VVF, må kabelen installeres i et UV-bestandig rør, for
eksempel i en renne.
Kabelen til Sunea Screen 40 io kan ikke demonteres. Hvis den er skadet, må motoren sendes tilbake til serviceavdelingen.
Lag alltid en sløyfe på matekabelen for å unngå at det kommer vann i motoren!
Sørg for at strømkabelen til motoren er lett tilgjengelig: Den må være enkel å ski e ut.
Slå av strømmen.
-
Koble motoren etter opplysningene i tabellen under:
-
230 V
 50 Hz
Copyright © 2016 Somfy SAS. All rights reserved.
Nøytral (N)
Fase (L)
Blå
Brun
1)
2)
g
Jord ( )
-
Bildene er ikke forpliktende
L1
1)
2)
h
OFF
N
L
230 V
 50 Hz
NO
f
85
