5.5. Raccordement au réseau d'alimenta-
tion en eau de l'installation ou au système
autonome de chauffage|refroidissement
®
(pour le Palletank à double enveloppe

pour LevMixer

® )
A. Connectez l'entrée et la sortie du circuit du
fluide de transfert thermique du Palletank
au système de chauffage|refroidissement.
L'entrée et la sortie du circuit du fluide de
transfert thermique se trouvent à l'arrière
du Palletank ® (voir figure 29).
B. Ouvrez les deux vannes à billes manuelles
pour remplir le circuit de la paroi alvéolée du
fluide de transfert thermique conformément à
votre procédure interne. Le circuit de la paroi
alvéolée est conçu de manière à ce que l'air
s'échappe naturellement de la paroi alvéolée.

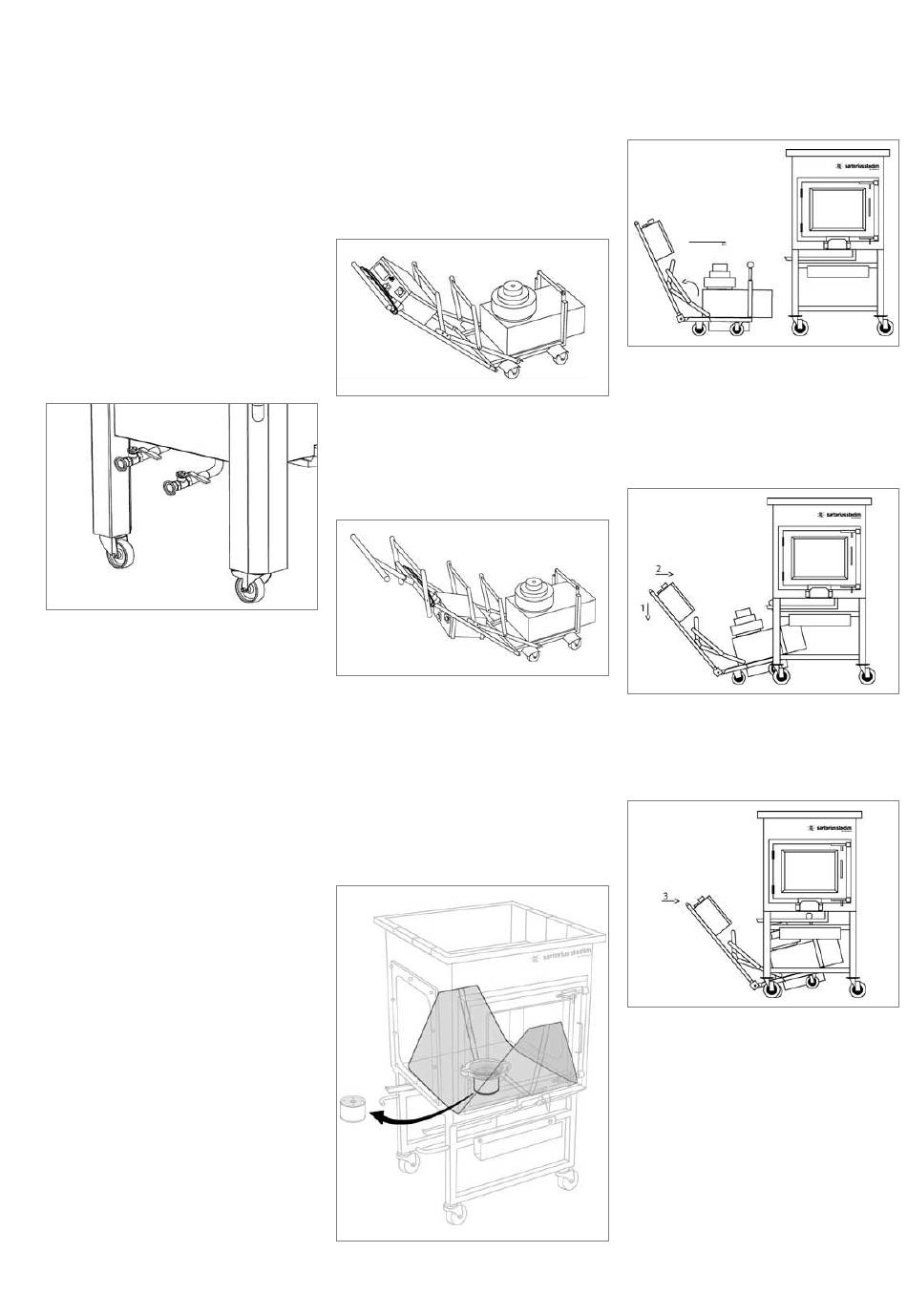

Figure 29. Entrée (à droite) et sortie
(à gauche) de la paroi alvéolée
Remarque
L'entrée et la sortie du système d'échange
thermique sont livrées équipées d'une
connexion Triclamp DN20 (1 ½").
5.6. Couplage du groupe moteur avec le
® ®
Palletank pour LevMixer et la poche
Remarque :
Selon les exigences de votre processus, le
groupe moteur LevMixer ® peut être couplé
au Palletank ® pour LevMixer ®
®
Palletank à double paroi pour LevMixer
et à la poche avant le remplissage ou après
que la poche a été remplie pour atteindre
son volume nominal :
– S'il est nécessaire de mélanger pendant le
remplissage de la poche : le groupe moteur

LevMixer

® doit être inséré avant le remplis-
sage en suivant les consignes ci-dessous.
Attention :
N'essayez PAS d'effectuer un mélange dans des
poches sèches. Le film risquerait d'être endom-
magé. La poche doit être remplie à 30 % de son
volume nominal avant le mélange. Veuillez
consulter la section 6 pour connaître les ins-
tructions concernant le mélange.
– S'il n'est pas nécessaire de mélanger pen-
dant le remplissage : le mandrin magné-
tique doit être maintenu en place et la
poche doit d'abord être remplie de manière
à atteindre son volume nominal (consultez
la section 5.6). Le groupe moteur
LevMixer ® doit ensuite être couplé en res-
pectant les consignes suivantes.
A. Veillez à ce que le groupe moteur LevMixer
(deux ou trois loquets) et le Palletank
LevMixer ®
A.1. Le groupe moteur LevMixer
loquets fonctionne avec le Palletank
® mélange de 50 l, 100 l, 200 l et 400 l (voir
fig. 30).
Figure 30.
A.2. Le groupe moteur LevMixer
loquets fonctionne avec le Palletank
mélange de 50 l, 100 l, 200 l, 400 l, 650 l
et 1000 l (voir fig. 31).
Figure 31.
B. Retirez le mandrin magnétique de l'as-
semblage poche-réservoir. Pour retirer
le mandrin magnétique, saisissez le dessous
de l'interface groupe moteur-poche et tirez
délicatement le mandrin magnétique jusqu'à
ce qu'il soit libéré de l'assemblage poche-
réservoir (voir fig. 32). Remettez le mandrin
magnétique dans le boîtier d'accessoires
ou au fourni pour une utilisation ultérieure.
®
Figure 32.
®
pour
correspondent :
®
avec deux
® pour
®
avec trois
® pour
® C. Poussez légèrement le loquet vers le boîtier
de commande (voir fig. 33).
Figure 33.
D. Appuyez doucement sur la poignée
du moteur et soulevez les roulettes avant.
Alignez les paliers de guidage du groupe
®
moteur LevMixer avec les rails de guidage
du Palletank ® LevMixer ®
Figure 34.
E. Faites rouler les paliers du groupe moteur
LevMixer ® jusqu'à l'extrémité des rails
(voir fig. 35).
Figure 35.
G. Avec la poignée, soulevez le groupe
®
moteur LevMixer et mettez-le en position
verticale. Tout en maintenant le groupe
®
moteur LevMixer dans cette position, pous-
sez le petit loquet vers le Palletank
LevMixer ® ou vers le Palletank
enveloppe pour LevMixer
que la traverse repose sur les rainures des
rails de guidage (voir fig. 36).
(voir fig. 34).
® pour
® à double
®
de manière à ce
29
