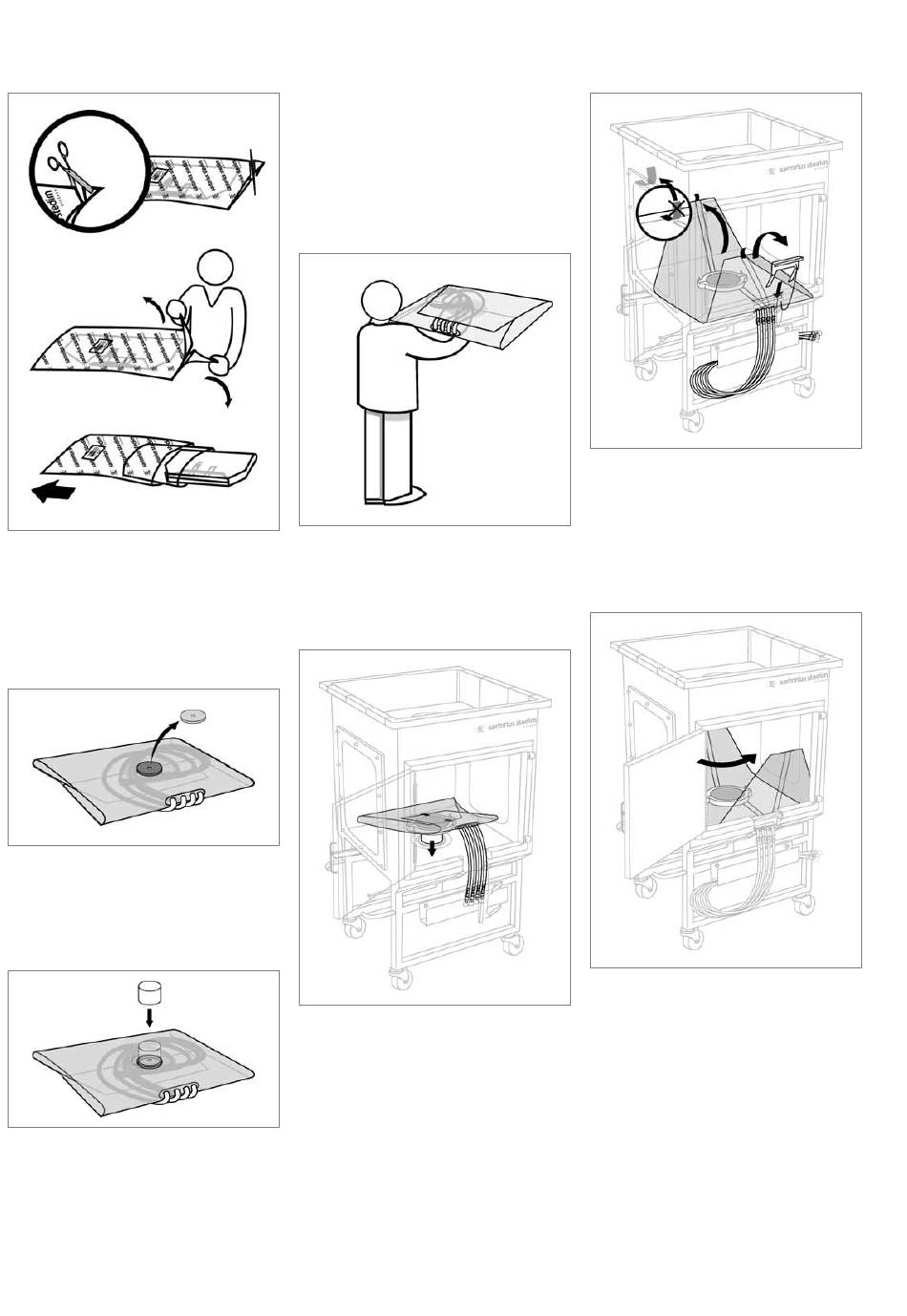

Figura 22.
F. En la mesa, coloque la bolsa de forma que
la pantalla protectora (componente rojo) se
encuentre encima del todo. Retire la pantalla
protectora (componente rojo) fijada de
forma magnética debajo de la bolsa (no
es necesario retirar su bolsita) (ver Fig. 23).
Figura 23.
G. Coloque el primer orificio del alineador
de centrado en el accesorio destinado a ello.
A continuación, coloque el mandril magnético.
(Ver Fig. 24)
Figura 24.
60
H. Para colocar la bolsa dentro del Palletank
- Coloque la bolsa plegada sobre ambos bra-
zos con el mandril magnético acoplado al
alineador de centrado en la parte inferior
y el sistema de 4 puertos delante de usted
(ver Fig. 25)
- La colocación correcta garantizará la inser-
ción adecuada de la bolsa en el Palletank
- Colóquese delante del Palletank
Figura 25.
I. Introduzca la bolsa plegada en el Palletank
a través de la abertura frontal e introduzca
el mandril magnético con su alineador en
la interfaz propulsor-bolsa (ver Fig. 26).
Figura 26.
J. Retire la cinta adhesiva de la bolsa Flexel
®
para LevMixer (ver Fig. 27). Despliegue la
bolsa y coloque el sistema de 4 puertos en la
compuerta frontal y los tubos en su soporte.
K. Cierre la compuerta del sistema de 4 puer-
tos deslizándola a su posición destinada.
L. Compruebe que no quede ningún tubo
®
atrapado en el Palletank .
® :
®
® .
Figura 27.
M. Cierre la puerta frontal con bisagra y
asegure los sistemas de bloqueo (ver Fig. 28).
No empiece a llenar la bolsa antes de cerrar
la puerta.
®
N. Coloque las pinzas en los tubos lo más
cerca posible al puerto inferior y ciérrelas.
Figura 28.
®
