Manuales relacionados para nvent SPECTRACOOL N36
Resumen de contenidos para nvent SPECTRACOOL N36

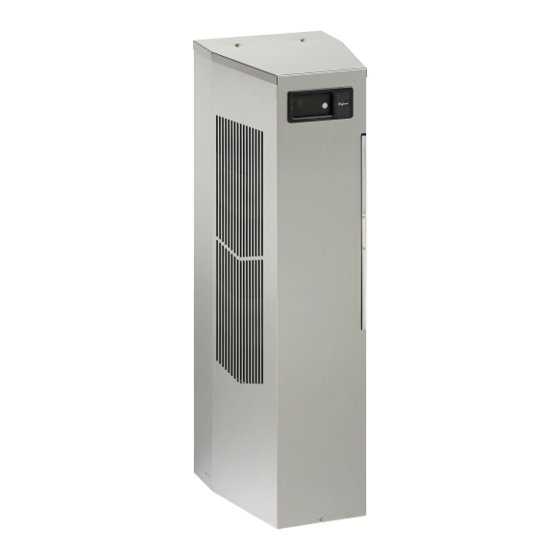

- Página 1 SPECTRACOOL Aire AcondicionAdo Modelo n36 MANUAL DE INSTRUCCIONES Rev. D © 2019 nVent P/N 89166235 89166235...
-
Página 2: Tabla De Contenido
Lista de comprobación para la resolución de problemas básicos del aire acondicionado (versión con control de acceso remoto) Síntomas y posibles causas (versión con control de acceso remoto) ..........................37 GARANTÍA ..........................................38 POLÍTICA DE DEVOLUCIONES Y REPARACIONES ................................38 LIMITACIÓN DE RESPONSABILIDAD ......................................39 - 2 - © 2019 nVent 89166235... -
Página 3: Recepción Del Aire Acondicionado
Busque abolladuras, rasguños, grupos sueltos, rastros de aceite, etc. Si en la recepción se detecta algún daño evidente, debe anotarse en la factura de flete. Los daños deben ser notificados al transportista, NO a nVent Equipment Protection, antes de 15 días desde la entrega. Guarde la caja y el material de embalaje y solicite una inspección. -
Página 4: Información Técnica
La unidad está configurada de fábrica, no es necesario realizar ajustes. A una temperatura saturada del condensador de 85 °F (95 psig), los ventiladores del condensador se apagarán. A una temperatura saturada del condensador de 118 °F (165 psig), los ventiladores del condensador se encenderán. - 4 - © 2019 nVent 89166235... -
Página 5: Contactor
89166235 © 2019 nVent - 5 -... -
Página 6: Esquemas Y Diagramas De Cableado Para El Control Del Termostato
ESQUEMAS Y DIAGRAMAS DE CABLEADO PARA EL CONTROL DEL TERMOSTATO ESQUEMA GENÉRICO PARA N36 MONOFÁSICO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) 88026037 ESQUEMA GENÉRICO PARA N36 TRIFÁSICO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) INT. CLIENTE 89062969 - 6 - © 2019 nVent 89166235... -
Página 7: Diagrama De Cableado Genérico Para N36 Monofásico (Las Opciones Reales De Cada Unidad Pueden Variar)
DE LÍMITE ARRANQUE RELÉ IMPULSOR DEL ARRANQUE GABINETE RED R WHT61 COND. MARCHA YEL4 GAB. AMB. IMPULSOR DE AMBIENTE YEL S RED R BLK12 BLK20 COMPRESOR 89073634 CALEF COMPR O C/E (OPCIONAL) (OPCIONAL) 89166235 © 2019 nVent - 7 -... -
Página 8: Diagrama De Cableado Genérico Para N36 Trifásico (Las Opciones Reales De Cada Unidad Pueden Variar)
DIAGRAMA DE CABLEADO GENÉRICO PARA N36 TRIFÁSICO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) - 8 - © 2019 nVent 89166235... -
Página 9: Dibujos Acotados
DIBUJOS ACOTADOS CON TERMOSTATOS 89068455 89166235 © 2019 nVent - 9 -... -
Página 10: Instrucciones De Instalación
7. Configure el termostato a la temperatura de gabinete solicitada. Consulte la Secuencia de funcionamiento de la página 4 para obtener información sobre el funcionamiento y ajuste del termostato. 89074387 MONTAJE EN SUPERFICIE Figura 1 Dimensiones del recorte - 10 - © 2019 nVent 89166235... -
Página 11: Control De Acceso Remoto (Opcional)
ÁMBAR Sin usar Sin usar ÁMBAR Sin usar Sin usar ÁMBAR Calentador activo Sin usar ROJO Alarma activa Sin usar ÁMBAR Controlador activo Sin usar ÁMBAR Sin usar Sin usar 89166235 © 2019 nVent - 11 -... -
Página 12: Visualización Y Modificación De Variables De Programa
El control de acceso remoto tiene una salida de alarma de contacto seco normalmente abierto con un índice de capacidad de carga resistivo de 250 VCA a 3 amperios. Dos cables amarillos 18 AWG situados en la parte posterior del aire acondicionado proveen una conexión para esta salida. - 12 - © 2019 nVent 89166235... -
Página 13: Conexión De Entrada De Alarma
SNMP, un archivo EDS o EtherNet_IP Object para EtherNet/IP y un archivo Coil_Register para Modbus TCP. Nota: La unidad de aire acondicionado tiene como dirección IP predeterminada 192.168.1.2 Tanto el modo de comunicación Ethernet como el USB permiten: 89166235 © 2019 nVent - 13 -... -
Página 14: Utilización De La Herramienta De Interfaz Para Pc
Desmarque la opción Use DHCP Server (Utilizar servidor DHCP). • Ingresar a la dirección IP de dispositivo, máscara de subred, dirección IP Trap y comunidad • Haga clic en el botón Load Ethernet Info (Cargar información de Ethernet). - 14 - © 2019 nVent 89166235... -
Página 15: Modo De Comunicación Ethernet
Haga clic en el botón Load Ethernet Info (Cargar información de Ethernet). SE PUEDE ACCEDER AL REGISTRO DE LA ALARMA CON SNMP • Utilizar el software personalizado con el archivo MIB proporcionado brinda la posibilidad de ver un registro de las últimas 25 alarmas. 89166235 © 2019 nVent - 15 -... -
Página 16: Disposición De Conectores Del Control De Acceso Remoto
Y (na) ENTRADAS U2 GND (na) T1, TERMISTOR ENTRADA EVAP T2, TERMISTOR SALIDA EVAP T1, T2 GND SUMINISTRO BLK40 CONTROLADOR SUMINISTRO WHT41 CONTROLADOR SUMINISTRO ROJO TIERRA NEGRO DATOS U3 DIRECCIÓN VERDE DATOS BLANCO - 16 - © 2019 nVent 89166235... -
Página 17: Esquema Y Diagrama De Cableado Para El Control De Acceso Remoto
ESQUEMA Y DIAGRAMA DE CABLEADO PARA EL CONTROL DE ACCESO REMOTO ESQUEMA GENÉRICO PARA N36 MONOFÁSICO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) ESQUEMA GENÉRICO PARA N36 TRIFÁSICO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) 89166235 © 2019 nVent - 17 -... -
Página 18: Diagrama De Cableado Genérico Para N36 Monofásico Para Control De Acceso Remoto (Las Opciones Reales De Cada Unidad Pueden Variar)
DIAGRAMA DE CABLEADO GENÉRICO PARA N36 MONOFÁSICO PARA CONTROL DE ACCESO REMOTO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) - 18 - © 2019 nVent 89166235... -
Página 19: Diagrama De Cableado Genérico Para N36 Monofásico Para Control De Acceso Remoto (Las Opciones Reales De Cada Unidad Pueden Variar)
DIAGRAMA DE CABLEADO GENÉRICO PARA N36 MONOFÁSICO PARA CONTROL DE ACCESO REMOTO (LAS OPCIONES REALES DE CADA UNIDAD PUEDEN VARIAR) 89166235 © 2019 nVent - 19 -... -
Página 20: Dibujos Acotados
DIBUJOS ACOTADOS DIBUJO PARA MODELO GENÉRICO N36 CON CONTROL DE ACCESO REMOTO 89082928 - 20 - © 2019 nVent 89166235... -
Página 21: Instrucciones De Instalación Con Control De Acceso Remoto
6. Configure los puntos de ajuste del controlador a la temperatura de gabinete solicitada. Consulte la VISUALIZACIÓN Y MODIFICACIÓN DE VARIABLES DE PROGRAMA en la página 12 para obtener información sobre el funcionamiento y ajuste del punto de ajuste. 89074387 Montaje en superficie Figura 2 Dibujo de recortes 89166235 © 2019 nVent - 21 -... -
Página 22: Mantenimiento
1. Lave el filtro con agua caliente desde el lado de escape hacia el lado de admisión. NO USE PRODUCTOS CÁUSTICOS. 2. Después de lavar el filtro, deje que se seque. Si lo coloca con una esquina hacia abajo, garantizará un drenaje completo. - 22 - © 2019 nVent 89166235... -
Página 23: Mecanismos De Movimiento Del Condensador Y Del Evaporador
Póngase en contacto con nVent Equipment Protection para obtener recomendaciones adicionales. PÉRDIDA DE REFRIGERANTE Cada aire acondicionado se prueba exhaustivamente antes de salir de la fábrica para garantizar que no se produzcan fugas de refrigeración. -
Página 24: Tabla De Propiedades Del Refrigerante (R 134A)
13-15 N360646GXXX 80-100 1,4-1,9 17-26 9-19 65-80 5,7-7,6 21-30 17-30 N360816GXXX 80-100 6,6-9,5 24-36 24-32 65-80 3,0-4,5 25-37 12-20 N360826GXXX 80-100 3,5-5,2 31-38 14-30 65-80 1.4-1.9 12-28 10-22 N360846GXXX 80-100 1.5-2.1 15-35 12-31 - 24 - © 2019 nVent 89166235... -
Página 25: 6000 Btu/H Características De La Unidad
Amperaje de refrigeración en 9,1/10,1 4,5/4,7 1,8/2,1 condiciones máximas Amperaje de calefacción 12,2 Compresor RLA / LRA 5,5/39,2 2,4/23,0 1,7/8,1 Ventilador del evaporador RLA 0,78/0,93 0,39/0,53 0,39/0,53 Ventilador del condensador RLA 0,78/0,93 0,39/0,53 0,39/0,53 89166235 © 2019 nVent - 25 -... -
Página 26: 8000 Btu/H Características De La Unidad
Amperaje de refrigeración en 11,6/13,3 5,5/6,1 2.3/2.5 condiciones máximas Amperaje de calefacción 12,2 Compresor RLA / LRA 6,0/48,3 3,2/27,0 2,0/16,0 Ventilador del evaporador RLA 0,78/0,93 0,39/0,53 0,39/0,53 Ventilador del condensador RLA 0,78/0,93 0,39/0,53 0,39/0,53 - 26 - © 2019 nVent 89166235... -
Página 27: Datos De Servicio
Impulsor, evaporador 10-1091-123 10-1091-124 10-1091-124 Relevador, compresor, arranque 10-1042-08 10-1042-07 Relevador, monitor de fase 10-1005-95 Válvula de expansión térmica 89074083 89074083 10-1040-42 Termostato, SPDT, 55-100F 10-1061-16 10-1061-16 10-1061-16 Transformador, potencia de ingreso 10-1006-128 89166235 © 2019 nVent - 27 -... -
Página 28: Lista De Componentes Del Controlador
Fusible de 315 mA 89085115 TABLAS DE PRESIÓN N36-0616-GXXX N360616GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360616GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F - 28 - © 2019 nVent 89166235... -
Página 29: Tablas De Presión N36-0626-Gxxx
TABLAS DE PRESIÓN N36-0626-GXXX N360626GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360626GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F 89166235 © 2019 nVent - 29 -... -
Página 30: Tablas De Presión N36-0646-Gxxx
TABLAS DE PRESIÓN N36-0646-GXXX N360646GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360646GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F - 30 - © 2019 nVent 89166235... -
Página 31: Tablas De Presión N36-0816-Gxxx
TABLAS DE PRESIÓN N36-0816-GXXX N360816GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360816GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F 89166235 © 2019 nVent - 31 -... -
Página 32: Tablas De Presión N36-0826-Gxxx
TABLAS DE PRESIÓN N36-0826-GXXX N360826GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360826GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F - 32 - © 2019 nVent 89166235... -
Página 33: Tablas De Presión N36-0846-Gxxx
TABLAS DE PRESIÓN N36-0846-GXXX N360846GXXX 50hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F N360846GXXX 60hz L=SUCCIÓN (± 5PSIG); H=CABEZAL (-10/+20PSIG) TEMPERATURA DEL GABINETE (°F) °F 89166235 © 2019 nVent - 33 -... -
Página 34: Resolución De Problemas
(para su seguridad vuelva a colocar el panel de acceso superior). Esto activará el interruptor del termostato. Encienda la alimentación eléctrica y, en caso de que tanto los impulsores como el compresor funcionen, tendrá que cambiarse el termostato. - 34 - © 2019 nVent 89166235... -
Página 35: Síntomas Y Posibles Causas. Versión Con Termostato
Tubo de drenaje con pliegues Entrada de agua en el gabinete Gabinete sin sellar (posible entrada de humedad) Junta de montaje dañada Para mayor asistencia técnica, póngase en contacto con nVent Equipment Protection al 800-896-2665. INFORMACION DE F-GAS N360816GXXX N360616GXXX... -
Página 36: Lista De Comprobación Para La Resolución De Problemas Básicos Del Aire Acondicionado (Versión Con Control De Acceso Remoto)
T1 del gabinete debajo de la temperatura del punto de ajuste de refrigeración. 6. Los impulsores del compresor y el condensador (ambiente o aire "CALIENTE") deberían activarse. ¿Es adecuado el flujo de aire? - 36 - © 2019 nVent 89166235... -
Página 37: Síntomas Y Posibles Causas (Versión Con Control De Acceso Remoto)
Tubo de drenaje con pliegues Entrada de agua en el gabinete Gabinete sin sellar (posible entrada de humedad) Junta de montaje dañada Para mayor asistencia técnica, póngase en contacto con nVent Equipment Protection al 800-896-2665. 89166235 © 2019 nVent - 37 -... -
Página 38: Garantía
Equipment Protection garantiza que las mercancías fabricadas por nVent no presentarán defectos en el material ni en la mano de obra durante un periodo de un (1) año a partir de la fecha de envío por parte de nVent, sujeto a las siguientes condiciones y exclusiones: A. -
Página 39: Limitación De Responsabilidad
B. Todas las devoluciones a nVent Equipment Protection deberán embalarse de forma segura, utilizando las cajas originales siempre que sea posible. Todas las devoluciones deben tener el número RMA visible en el exterior de la caja. nVent Equipment Protection no se responsabilizará del material dañado durante el transporte. Todas las mercancías con refrigerante deberán enviarse para su devolución en posición vertical. - Página 40 Rev. D © 2019 nVent P/N 89166235 89166235...
