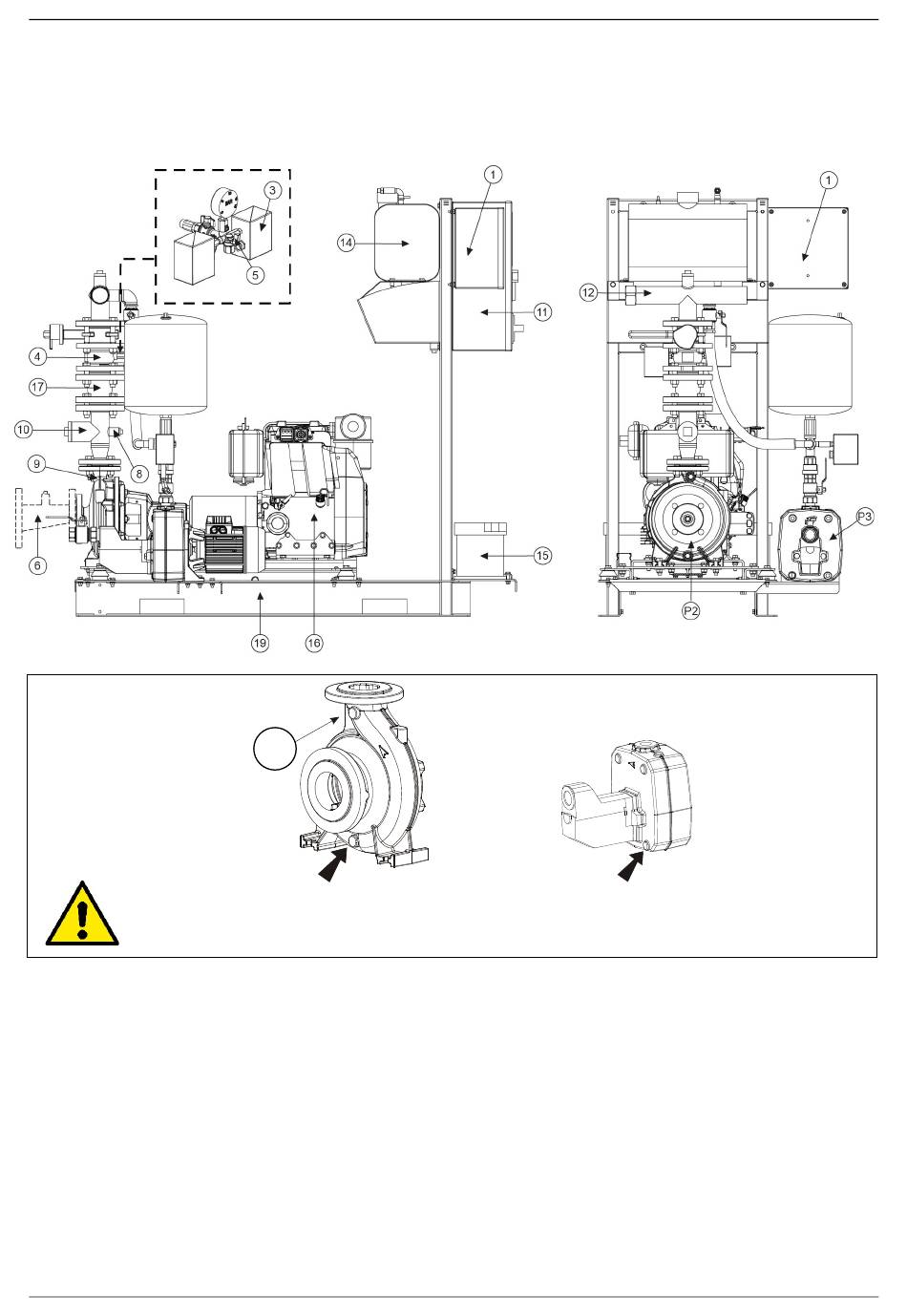

GRUPURI ANTIINCENDIU CONFORM EN 12845 – UNI 10779
Pompa electrică Principală
GRUPUL ESTE FURNIZAT CU DOP DE DECĂRCARE CORP POMPĂ DEȘURUBAT!
P2
Motopompa Diesel
P3
Pompa Pilot
1
Tablou electric pompa pilot
3
Presostaţi pornire pompa
4
Valva de reţinere
5
Valva de pornire manuală
6
Teavă excentrică de aspiraţie (OPTIONAL)
8
Conexiune 1/2" – proba valva de reţinere
9
Aerisire aer pompa şi recirculare 3/8"
Pana la 11kW
1 Motopompa Diesel KDN + Pompa Pilot
9a
9
DOPUL DE DESCĂRCARE SE GĂSEȘTE ÎN SACUL FIXAT LA GRUP!
ROMÂNĂ
ATENŢIE!
10
Conexiune 2"
de conectat la fondul rezervorului de umplere
11
Tablou electric Motopompa Diesel
12
Colector de trimitere
14
Rezervor Motopompa Diesel
15
Baterii de pornire Motopompa Diesel
16
Motor Diesel
17
Imbinare Anti-vibrație
19
Baza (poate fi fixată la sol)
178
Pilot Electropump
