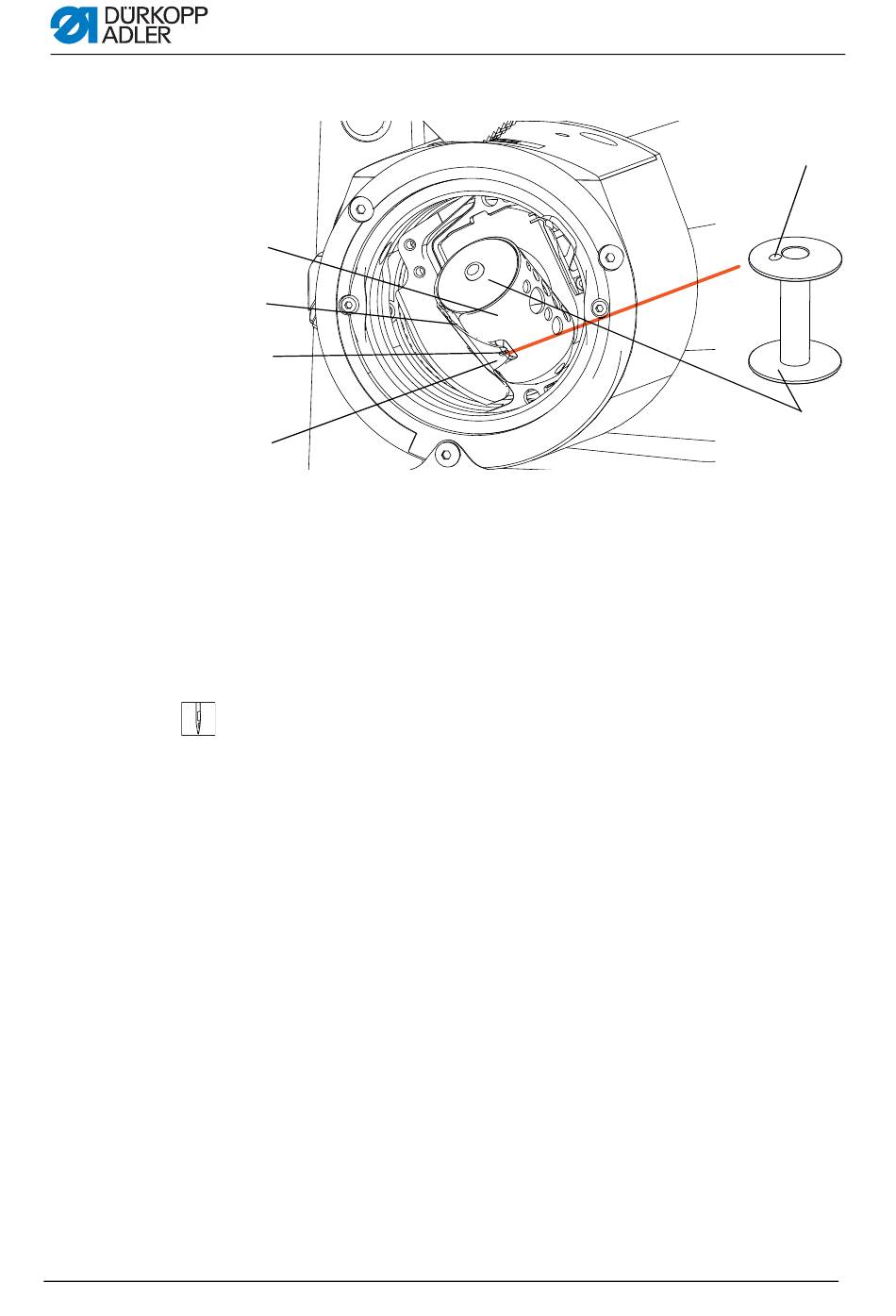

Fig. 15: Sustitución de la bobina del hilo de lanzadera – Parte 2
②
③
④
⑤
(2) - Portabobinas
(3) - Ranura del portabobinas
(4) - Ranura del resorte
de compresión
5. Extraiga la bobina del hilo de lanzadera vacía.
6. Coloque la bobina del hilo de lanzadera nueva (6) con la aber-
tura de arrastre (7) hacia arriba.
7. Presione el portabobinas (2) hasta que en enclavamiento se
enclave.
8. Enhebre el extremo del hilo de la lanzadera por la ranura (5)
bajo el resorte de compresión (4) hasta el orificio del mismo (3).
Mientras, sujete con el dedo la bobina del hilo de lanzadera.
9. Extraiga entre 100 y 150 mm de hilo de lanzadera de forma
que sobresalga por la ranura (3).
10. Coloque de nuevo la tapa de la abertura por la que ha sustituido
el hilo de lanzadera.
11. Sujete con el dedo el extremo del hilo de la aguja y gírelo con
el volante de tal modo que la aguja se introduzca en la placa
de la aguja y vuelva a salir, y la palanca del hilo se encuentre
en el punto muerto superior.
12. Tire del extremo del hilo de la aguja y retire el extremo el hilo
de la lanzadera.
(5) - Resorte del hilo de la lanzadera
(6) - Bobina del hilo de la lanzadera
(7) - Abertura de arrastre
de la bobina
Instrucciones de uso 969 - 00.0 - 08/2014
