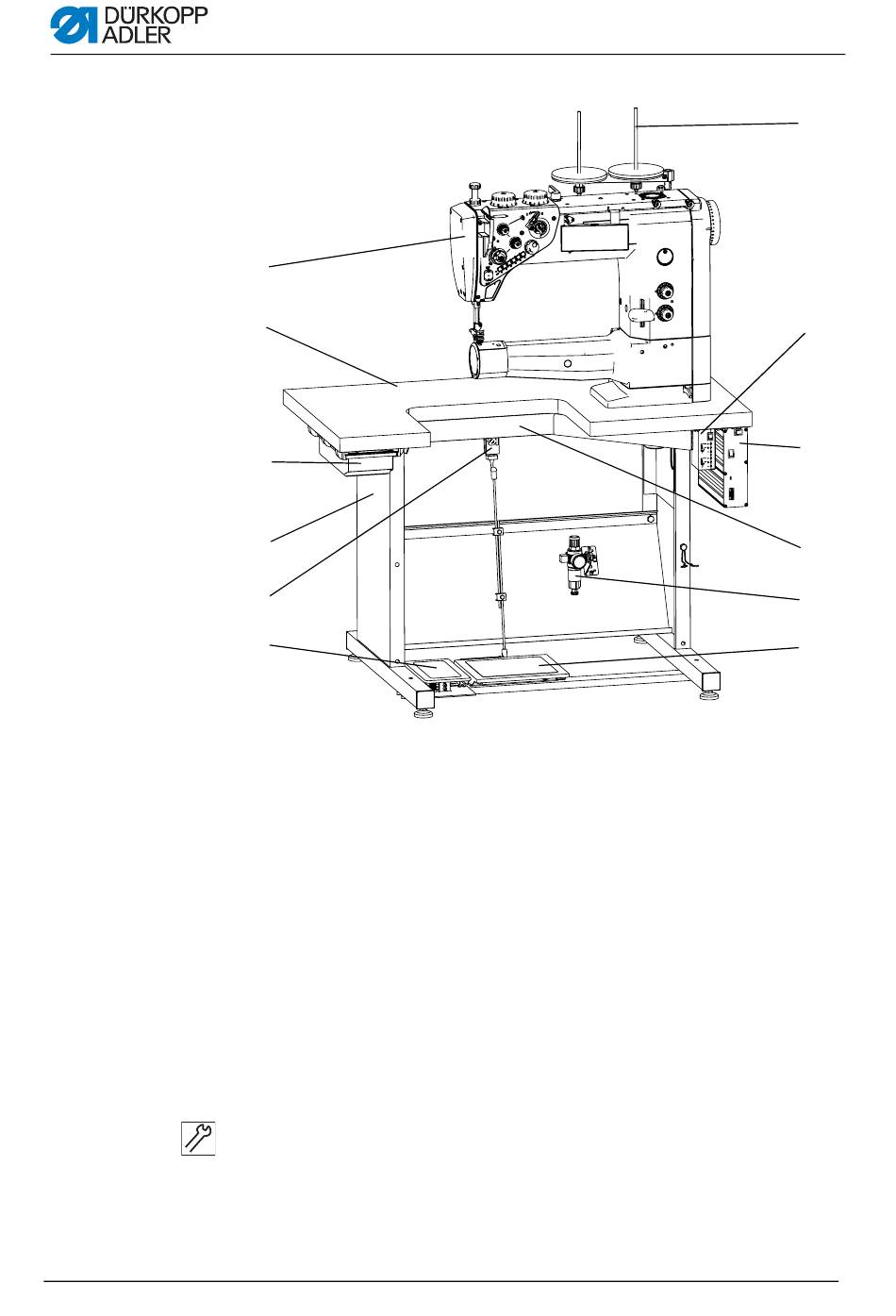

Fig. 42: Volumen de suministro
①
②
③
④
⑤
⑥
(1) - Parte superior de la máquina
(2) - Tablero
(3) - Cajón
(4) - Bastidor
(5) - Transmisor de valor teórico
(6) - Interruptor de pie
(7) - Pedal
7.2 Retirar el seguro de transporte
Antes del montaje debe retirar todos los seguros de transporte.
1. Retire las correas de seguridad y los listones del cabezal de
la máquina, la mesa y el bastidor.
2. Retire los calces entre el brazo de la máquina y la placa de la
aguja.
(8) - Unidad de regulación
del aire comprimido
(9) - Cárter de aceite
(10) - Unidad de mando DAC
(11) - Transformador de iluminación
(12) - Portacarretes
Instrucciones de uso 969 - 00.0 - 08/2014
Montaje
⑫
⑪
⑩
⑨
⑧
⑦
