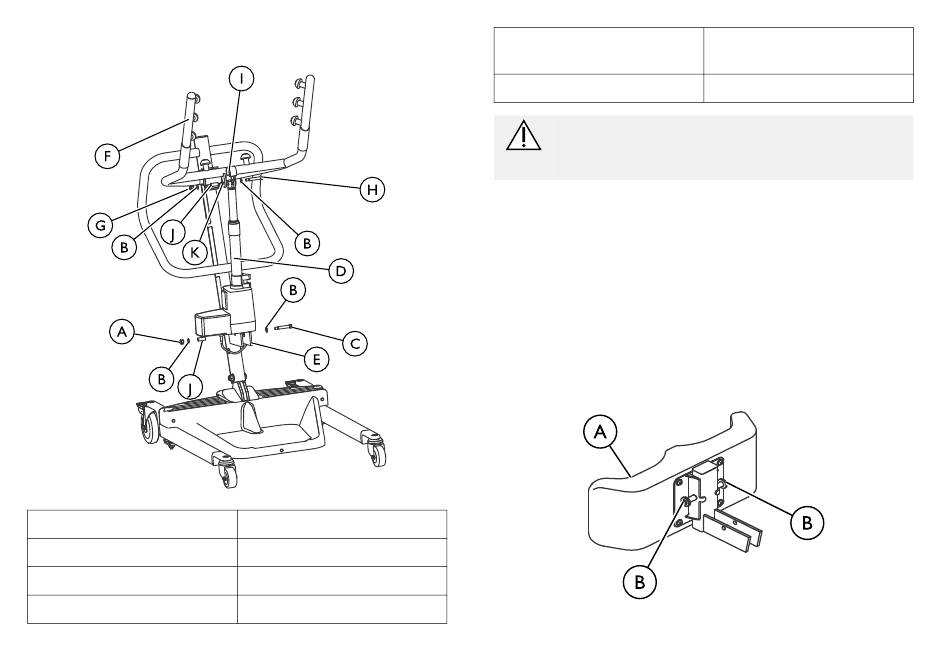

8.7 De elektrische actuator vervangen

A Moer onderzijde
B Sluitring
C Bout verbindingspunt
D Elektrische actuator
1078985-I
G Moer bovenzijde
H Bout
I Montagebeugel
J Bus
E Montagebeugel van de
mast
F Liftarm
WAARSCHUWING!
– Draai de schroeven of onderdelen NIET te hard
aan. Dit beschadigt de montagebeugels.
1. Verwijder de onderste moer, de sluitring en de bout
waarmee de elektrische actuator is bevestigd aan de
montagebeugel van de mast.
2. Laat de liftarm op uw schouder rusten en verwijder
de bovenste moer, bout, beugel en bus van de
montagebeugel van de liftarm.
3. Verwijder de elektrische actuator.
4. Volg stap 1 tot en met 3 in omgekeerde volgorde om de
nieuwe elektrische actuator te installeren.

8.8 De hoogte van het kniekussen instellen

Onderhoud
K Montagebeugel van de
liftarm
