Si la temperatura ambiente es inferior al valor deseado, se aconseja seleccionar una
curva de orden superior, y viceversa. Probar con aumentos o disminuciones de una uni-
dad y controlar el resultado en el ambiente.
90
85
80
70
60
50
40
30
20
20
10

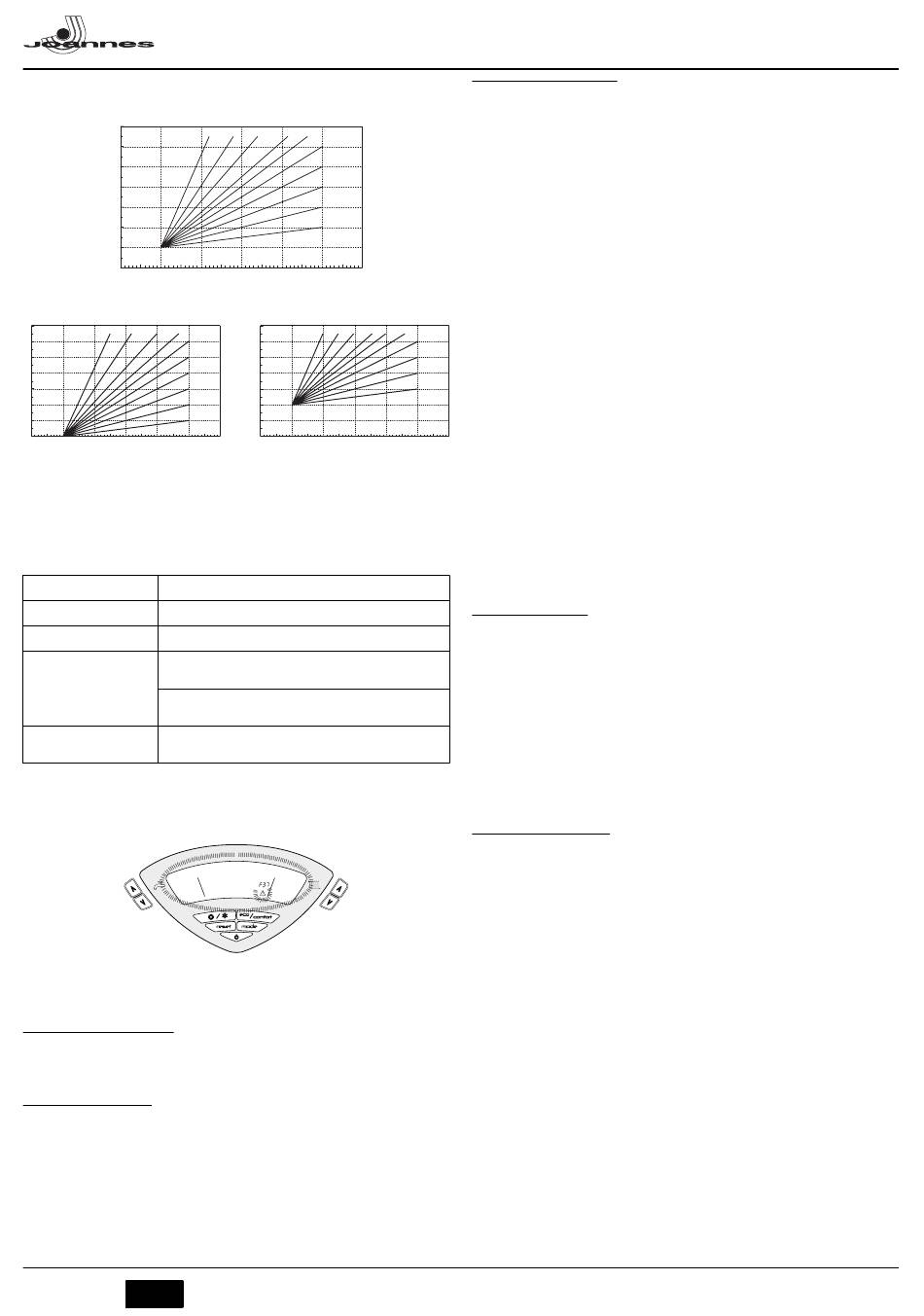

fig. 13 - Curvas de compensación
OFFSET = 20
90
10
9
8
7
85
6
80
5
70
4
60
3
50
2
40
1
30
20
20
10
0
-10
-20
fig. 14 - Ejemplo de desplazamiento paralelo de las curvas de compensación
Ajustes del reloj programador a distancia
A
Si la caldera tiene conectado el reloj programador a distancia (opcional), los
ajustes descritos anteriormente se gestionan según lo indicado en la tabla 1.
Además, en la pantalla del panel de mandos (5 - fig. 1) aparece la temperatura
ambiente actual medida por el reloj programador a distancia.
Tabla. 1
Regulación de la temperatura de
La regulación se puede efectuar desde el menú del reloj programador a distan-
calefacción
cia o desde el panel de mandos de la caldera.
Regulación de la temperatura del
La regulación se puede efectuar desde el menú del reloj programador a distan-
agua sanitaria
cia o desde el panel de mandos de la caldera.
Conmutación Verano / Invierno
La modalidad Verano tiene prioridad sobre la demanda de calefacción desde el
reloj programador a distancia.
Si se desactiva el funcionamiento en sanitario desde el menú del reloj progra-
mador a distancia, la caldera selecciona la modalidad Economy. En esta condi-
ción, la tecla 7 - fig. 1 del panel de la caldera está inhabilitada.
Selección Eco/Comfort
Si se vuelve a activar el funcionamiento en sanitario con el reloj programador a
distancia, la caldera se dispone en modo Comfort. En esta condición, con la
tecla 7 - fig. 1del panel de la caldera es posible pasar de una modalidad a otra.
Temperatura adaptable
Tanto el reloj programador a distancia como la tarjeta de la caldera gestionan la
regulación con temperatura adaptable: entre los dos, es prioritaria la tempera-
tura adaptable de la tarjeta de la caldera.
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en el higrómetro de la caldera, tiene que
ser de aproximadamente 1 bar. Si la presión de la instalación cae por debajo del mínimo
admisible, la tarjeta de la caldera activa la indicación de anomalía F37 (fig. 15).
fig. 15 - Anomalía por baja presión en la instalación
A
Una vez restablecida la presión correcta en la instalación, la caldera efectúa un ciclo de
purga de aire de 120 segundos, que se indica en pantalla con la expresión FH.
3. INSTALACIÓN
3.1 Disposiciones generales
LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Lugar de instalación
El local en el cual se instale la caldera debe contar con aberturas de aireación hacia el exte-
rior, en conformidad con lo dispuesto por las normas vigentes. En caso de que en el mismo
local haya varios quemadores o aspiradores que puedan funcionar conjuntamente, las aber-
turas de aireación deben ser dimensionadas considerando el funcionamiento simultáneo de
todos los aparatos. El lugar de instalación debe estar exento de objetos y materiales inflama-
bles, gases corrosivos y polvos o sustancias volátiles que al ser aspiradas por el ventilador
puedan obstruir los conductos internos del quemador o el cabezal de combustión. El lugar
tiene que ser seco y estar reparado de lluvia, nieve y heladas.
A
Si el aparato se instala dentro de un mueble o se adosa a otros elementos, ha
de quedar un espacio libre para desmontar la carcasa y realizar las actividades
normales de mantenimiento.
14
ES
10
9
8
7
6
5
4
3
2
1
0
-10
-20
OFFSET = 40
90
10
9
8
7
85
80
70
60
50
40
30
20
20
10
0
II
cod. 3540Z870 - 01/2011 (Rev. 00)
3.3 Conexiones hidráulicas
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio determinadas por las normas vigentes. Para el
buen funcionamiento de la caldera, la instalación hidráulica tiene que estar dotada de
todos los accesorios necesarios. Se aconseja instalar válvulas de corte entre la caldera
y el circuito de calefacción para aislarlos entre sí cuando sea necesario.
B
Conecte la descarga de la válvula de seguridad a un embudo o tubo de reco-
gida para evitar que se derrame agua en el suelo en caso de sobrepresión en
el circuito de calefacción. Si no se cumple esta advertencia, en el caso de que
actúe la válvula de descarga y se inunde el local, el fabricante de la caldera no
se considerará responsable.
No utilice los tubos de las instalaciones hidráulicas para poner a tierra aparatos
eléctricos.
Antes de instalar la caldera, lavar cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas, que podrían comprometer el funcionamiento correcto
del aparato.
Efectuar las conexiones de acuerdo con el dibujo de la cap. 5.1 y los símbolos presentes
en el aparato.
6
5
Características del agua de la instalación
4
En presencia de agua de dureza superior a 25° Fr (1 °F = 10 ppm CaCO3), es necesario
3
usar agua adecuadamente tratada a fin de evitar posibles incrustaciones en la caldera.
2
El tratamiento no debe reducir la dureza a valores inferiores a 15 °F (DPR 236/88 sobre
1
usos de agua destinados al consumo humano). De cualquier forma es indispensable tra-
tar el agua utilizada en el caso de instalaciones muy grandes o de frecuentes admisio-
nes de agua de reintegración en el sistema.
B
No reducir excesivamente la dureza del agua cuando se instalan descalcifica-
-10
-20
dores en la entrada de agua fría a la caldera, ya que ello puede causar la de-
gradación prematura del ánodo de magnesio del hervidor.
Sistema antihielo, líquidos anticongelantes, aditivos e inhibidores
La caldera posee un sistema antiheladas que activa la calefacción cuando la tempera-
tura del agua de la instalación disminuye por debajo de 6 °C. Para que este dispositivo
funcione, la caldera tiene que estar conectada a los suministros de electricidad y gas. Si
es necesario, se permite usar líquidos anticongelantes, aditivos e inhibidores, a condi-
ción de que el fabricante de dichos productos garantice que están indicados para este
uso y que no dañan el intercambiador de la caldera ni ningún otro componente o material
del aparato o de la instalación. Se prohíbe usar líquidos anticongelantes, aditivos e inhi-
bidores genéricos, que no estén expresamente indicados para el uso en instalaciones
térmicas o sean incompatibles con los materiales de la caldera y de la instalación.
3.4 Conexión del gas
B
Antes de efectuar la conexión, controlar que el aparato esté preparado para
funcionar con el tipo de combustible disponible y limpiar esmeradamente to-
dos los tubos del gas para eliminar residuos que puedan perjudicar el funcio-
namiento de la caldera.
El gas se ha de conectar al correspondiente empalme (véase fig. 25) según la norma-
tiva en vigor, con un tubo metálico rígido o con un tubo flexible de pared continua de
acero inoxidable, interponiendo una llave del gas entre la instalación y la caldera. Con-
trolar que todas las conexiones del gas sean herméticas.
La capacidad del contador del gas debe ser suficiente para el uso simultáneo de todos
los aparatos conectados. El diámetro del tubo de gas que sale de la caldera no deter-
mina el diámetro del tubo entre el aparato y el contador; que se ha de calcular teniendo
en cuenta la longitud y las pérdidas de carga, en conformidad con la normativa vigente.
B
No utilizar los tubos del gas para poner a tierra aparatos eléctricos.
3.5 Conexiones eléctricas
Conexión a la red eléctrica
B
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra co-
nectado a una toma de tierra eficaz, según lo previsto por las normas de segu-
ridad. Solicitar a personal profesionalmente cualificado que controle la eficacia
y la adecuación de la instalación de tierra ya que el fabricante no se hace res-
ponsable por los eventuales daños provocados por la falta de puesta a tierra
de la instalación. También se ha de controlar que la instalación eléctrica sea
adecuada a la potencia máxima absorbida por el aparato, indicada en la chapa
de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin
enchufe. El enlace a la red se ha de efectuar con una conexión fija y un interruptor bipo-
lar cuyos contactos tengan una apertura no inferior a 3 mm, interponiendo unos fusibles
de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad de
las conexiones a la línea eléctrica (LÍNEA: cable marrón / NEUTRO: cable azul / TIE-
RRA: cable amarillo-verde). Cuando se instale o sustituya el cable de alimentación, el
conductor de tierra se ha de dejar 2 cm más largo que los demás.
B
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si
el cable se daña, apagar el aparato y llamar a un técnico autorizado para que
lo sustituya. Si hay que sustituir el cable eléctrico de alimentación, utilizar sólo
cable HAR H05 VV-F de 3x0,75 mm2 con diámetro exterior de 8 mm como
máximo.
