9.4.1.3. Montaje de la interfaz de vídeo de Trex HD

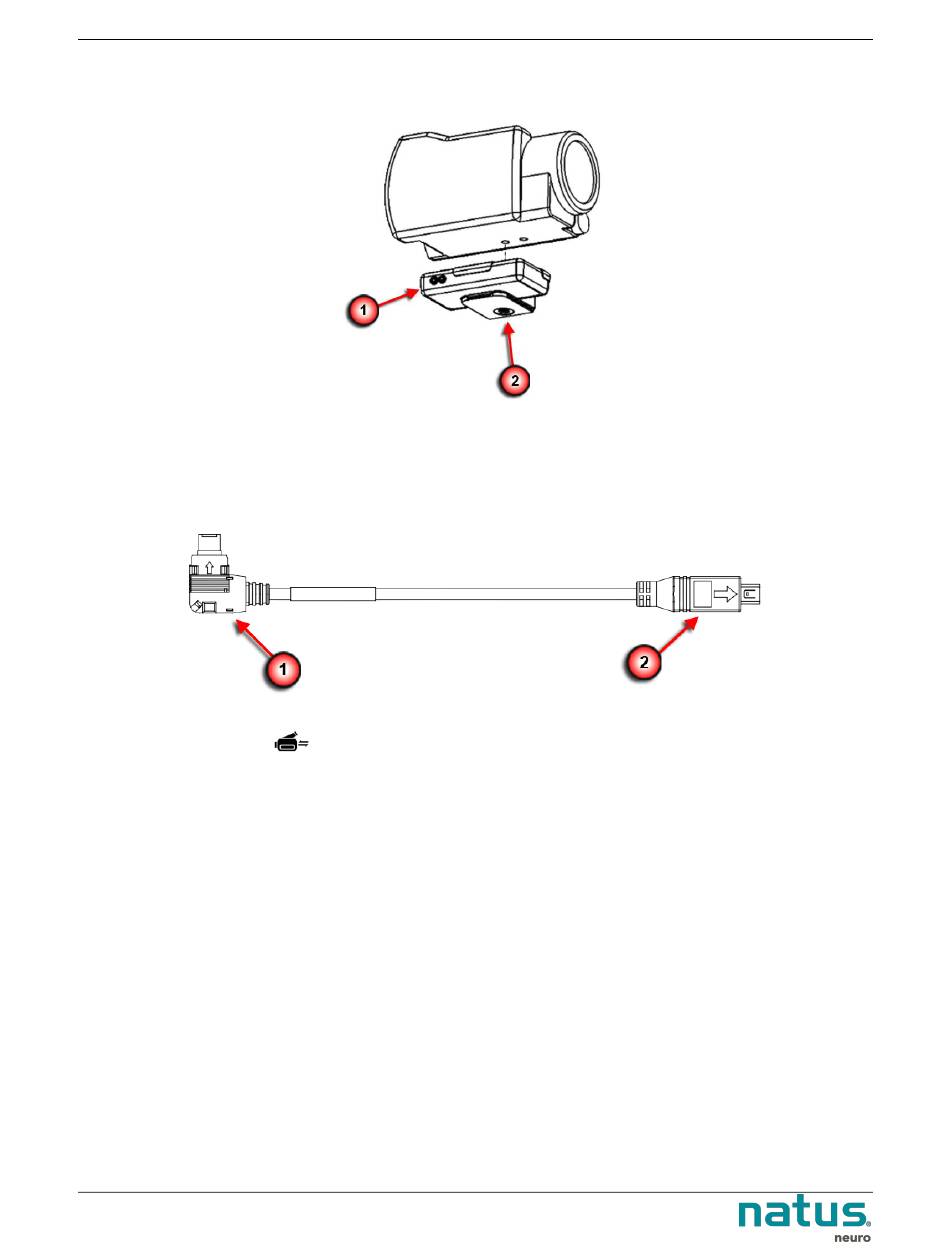

La TVI puede sujetarse en la cámara de vídeo a medida que se cambia del maletín al trípode o la abrazadera.
1. Oriente la TVI de tal manera que los LED queden en la parte trasera de la cámara de vídeo.
2. Utilice una moneda para apretar el tornillo y enroscar y apretar el dispositivo en la parte inferior
de la cámara de vídeo.
9.4.1.4.

Conexiones del cable LANC

1. Conecte este extremo a la interfaz de vídeo de Trex HD. Use el puerto que tiene el símbolo de la
cámara de vídeo
2. Conecte este extremo a la cámara de vídeo. Use el puerto marcado con "LANC".

9.5. Probar el amplificador Trex HD

El amplificador Trex HD ha sido totalmente ensamblado, probado y calibrado antes de ser enviado. Las
siguientes secciones describen algunas de las pruebas que puede realizar para comprobar las
conexiones del amplificador Trex HD. Las pruebas que se describen en esta sección deben realizarse
periódicamente para asegurarse de que el dispositivo funciona como debe.
