FASTRAX ™

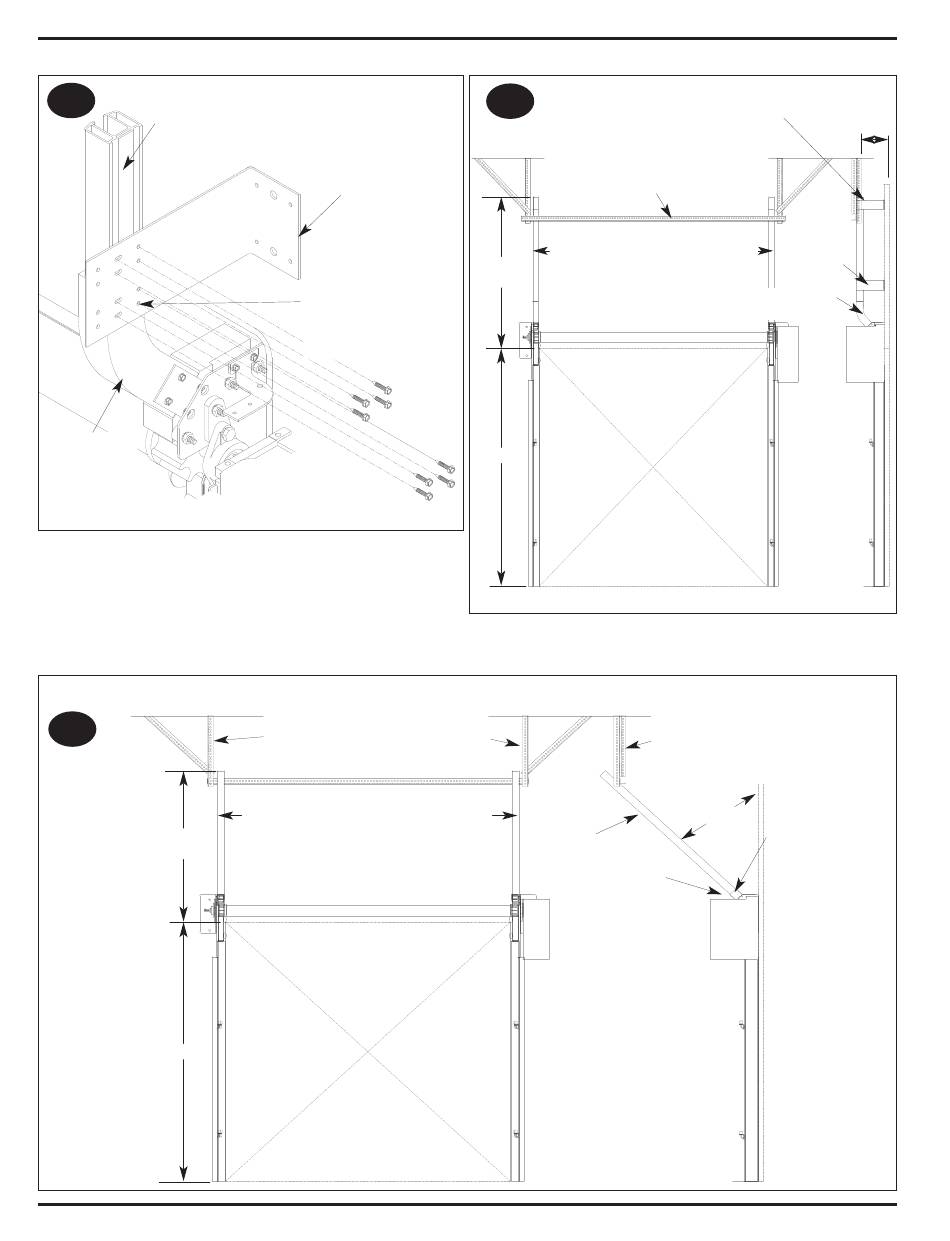

CAPITULO 3 – INSTALACIÓN DEL RIEL SUPERIOR – INCLINACIÓN VERTICAL DE 45°
Ubique las 2 piezas del riel superior y los
10.1
sujetadores de pared proveídos. Deslice
la punta del riel superior hacia el radio del
riel inferior, nivele, plome y sujete a la
pared usando los tornillos autorroscantes
El radio
apropiado
debe estar ya
ensamblado al
riel inferior.
10.3
A.P.O. +
19" [483]
O.D.H.
10
Coloque el sujetador de
montaje en su posición
y marque los agujeros
que van hacer
taladrados en la pared
Agujeros piloto (.201Ø x 1 ¼"
[5x32] de profundo) DEBEN ser
hechos con anterioridad sobre el
radio del riel inferior. Asegúrese
de taladrar perpendicularmente y
a nivel, NO taladre en la ranura de
la cortina.
VERTICAL
Añada apoyo del riel al techo.
Nota, se ha proveído un ángulo
perforado, sin embargo,
una pieza es usada para proveer
apoyo al final de los rieles
De exterior a exterior de los rieles:
FasTrax = A.P.O. +5 ½" [140] (+1/8"[3]/-0)
FasTrax FR = A.P.O. + 14"[356] (+ 1/8"[3]/-0)
Sujete los sujetadores del montaje a
la pared y después el riel superior.
10.2
Añada apoyo del riel al techo.
Nota, se ha proveído un ángulo
perforado, sin embargo, una pieza es
usada para proveer apoyo al final de
los rieles
De exterior a exterior de los rieles:
FasTrax = A.P.O. +5 ½" [140] (+1/8"[3]/-0)
O.D.H. +
FasTrax FR = A.P.O. + 14"[356] (+ 1/8"[3]/-0)
19" [483]
O.D.H.
VERTICAL LIFT
El apoyo diagonal va ser completado
después que la cortina sea instalada y la
puerta corra en su posición de abrir.
Esto se hace para permitirle a la tela de
la cortina que se coloque y se mueva en
el riel en una posición libre de fricción.
A.P.O. +
3" [76]
Empalme Del
Soporte Del Riel
INCLINACIÓN DE 45°
PUB. NO. FASTRAXSPANB NOVIEMBRE 2010
Empal
me Del
Soporte
Del Riel
El radio apropiado ya ha sido
ensamblado al riel inferior
45°
El radio apropiado
ya ha sido
ensamblado al riel
inferior
11 1/2"
[292]
