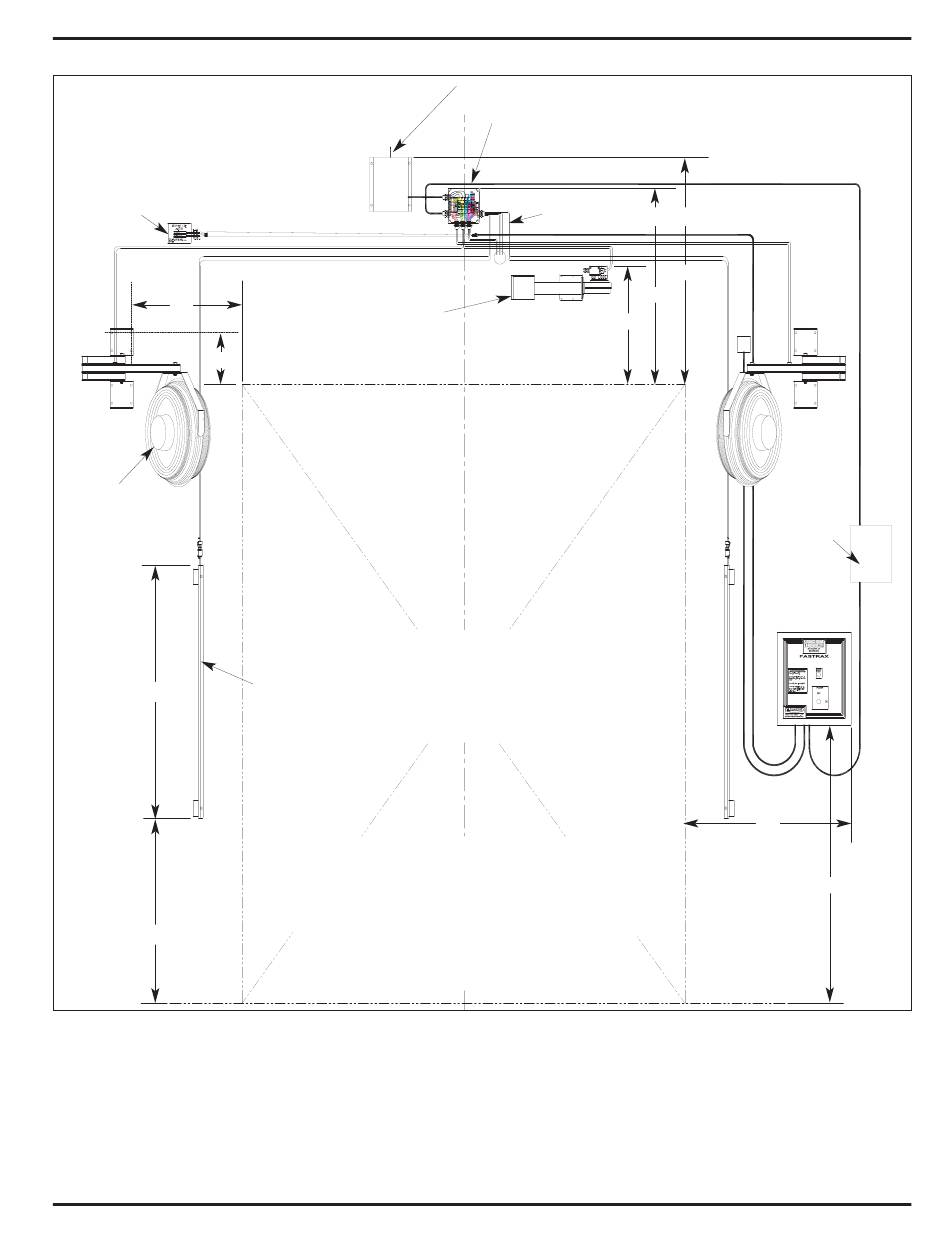

CAPITULO 6 - ESQUEMA ELÉCTRICO FR – MONTADOS AL LADO DE LA PUERTA
Sensor de Movimiento de la Visión Virtual
Los sensores de movimiento pueden ser
instalados en la parte de arriba en puertas
Radiales o a un lado si son Verticales,
Inclinación 45° o Elevación Estándar.
Los sensores deben ser programados para
detenerse 2 segundos y detección bidireccional.
Dirija los sensores para que NO se extiendan
mas allá de lo acho de la puerta.
24"
10"
Ventilad
or de la
Cortina
49"
36"
Para evitar la diafonía cuando se cambie la configuración de la Visión Virtual o la activación del sensor cuando se usa el control remoto, Rite-Hite
ofrece las siguientes tres opciones:
El control remoto BEA le permite establecer un código de seguridad único para cada sensor. Entonces usted podrá ingresar el código para el
sensor al que usted este interesado en cambiar, y solamente cambiara las funciones de ese sensor. Para logra esto, temporalmente desconecte
el sensor(es) de activación de la fuete de energía (en el i-COMM), use este control remoto para establecer un código de seguridad (e.g. "1111")
para los sensor(es) de Visión Virtual, después encienda todos los sensores. El sensor de activación tendrá un código de avería "0000" para sus
funciones, y el sensor de la Visión Virtual tendrá su código nuevo (use secuencias bloquear/desbloquear). No debe haber diafonía con estas
instrucciones del control remoto al usar este método. Asegúrese de anotar y mantener record de estos valores para usar como referencia en un
futuro.
Si no desea usar los establecimientos de código de seguridad, usted puede simplemente apagar una unidad (en el i-COMM) mientras establece la
otra unidad, y después hacer la misma cosa con la otra unidad. Esta es similar a la opción "a", sin embargo si usted quiere hacer cambios
subsecuentes a las funciones, usted necesitara seguir los pasos de apagar la unidad nuevamente. Si usted no desea apagar las unidades o usar
códigos de seguridad, usted puede físicamente cubrir una de las unidades mientras programa la otra. Cualquier material opaco (e.g. cartón) debe
funcionar, esto puede ser más difícil en unidades que son colocadas más arriba de la abertura de la puerta.
PUB. NO. FASTRAXSPANB NOVIEMBRE 2010
Calentador del Sello de
Aire Térmico/Sopladora
Ubique la barra de luz del ensamble de la Visión
Virtual en cada lado de la puerta y en plena vista
del tráfico entrante. Deben estar instaladas a
aproximadamente 3' [914] por encima del suelo,
adyacente a la entrada de la puerta (e.g. postes
en la entrada o pared) y en una locación que
este protegida contra daños debido a impactos.
NOTA:
La Visión Virtual es estándar en puertas para
Congeladores / Refrigeradores con la Cortina
Insulmax. Habrá un sensor montado a cada a lado
de la puerta, también habrá 2 barras de luz LED
rojas en cada lado de la abertura. Los sensores de
movimiento al lado opuesto del lado de la cortina
para advertir al tráfico entrante de posibles
peatones o montacargas en el lado opuesto.
Baje el Transformador si no hay disponible 120V
Si la puerta esta equipada con un Sistema de Aire Térmico baje la caja de
conexiones del transformador, conecte el cable de Visón Virtual. Si no, habrá
una caja de conexiones separada específicamente para la Visión Virtual.
Una los cables y conectores a la caja de control.
23"
44"
38"
Desconexió
n Provista
para el
Usuario
Final
DOOR SYSTEM
36"
54"
FASTRAX
™
