CAPITULO 6 - PROCEDIMIENTOS DE OPERACIÓN/LISTA FINAL DE INSPECCIONES
1. Es recomendable verificar cada mes la operación de
todos los controles en puertas FasTrax/FR.
2. Las operaciones de la puerta son controladas por un
Regulador Universal. El regulador es establecido y
programado durante la prueba en la fábrica. No debe
intentar cambiar el programa, al menos que sea un
técnico de servicio autorizado por RITE-HITE DOORS,
INC.
3. Una forma fácil de determinar si la puerta esta lista para
ser operada, es abrir la caja de control y mire la línea de
LED verde de entrada (X) en el i-COMM y la calcomanía
para verificar el estado apropiado.
4. Están correctas las dimensiones de la abertura de la
puerta?
5. Los rieles necesitan calzas?
6. Al instalar los sujetadores de pared los riele están
alineados?
7. Están los tornillos del bloque de almohadilla apretados a
66 a 80 in.-lb?

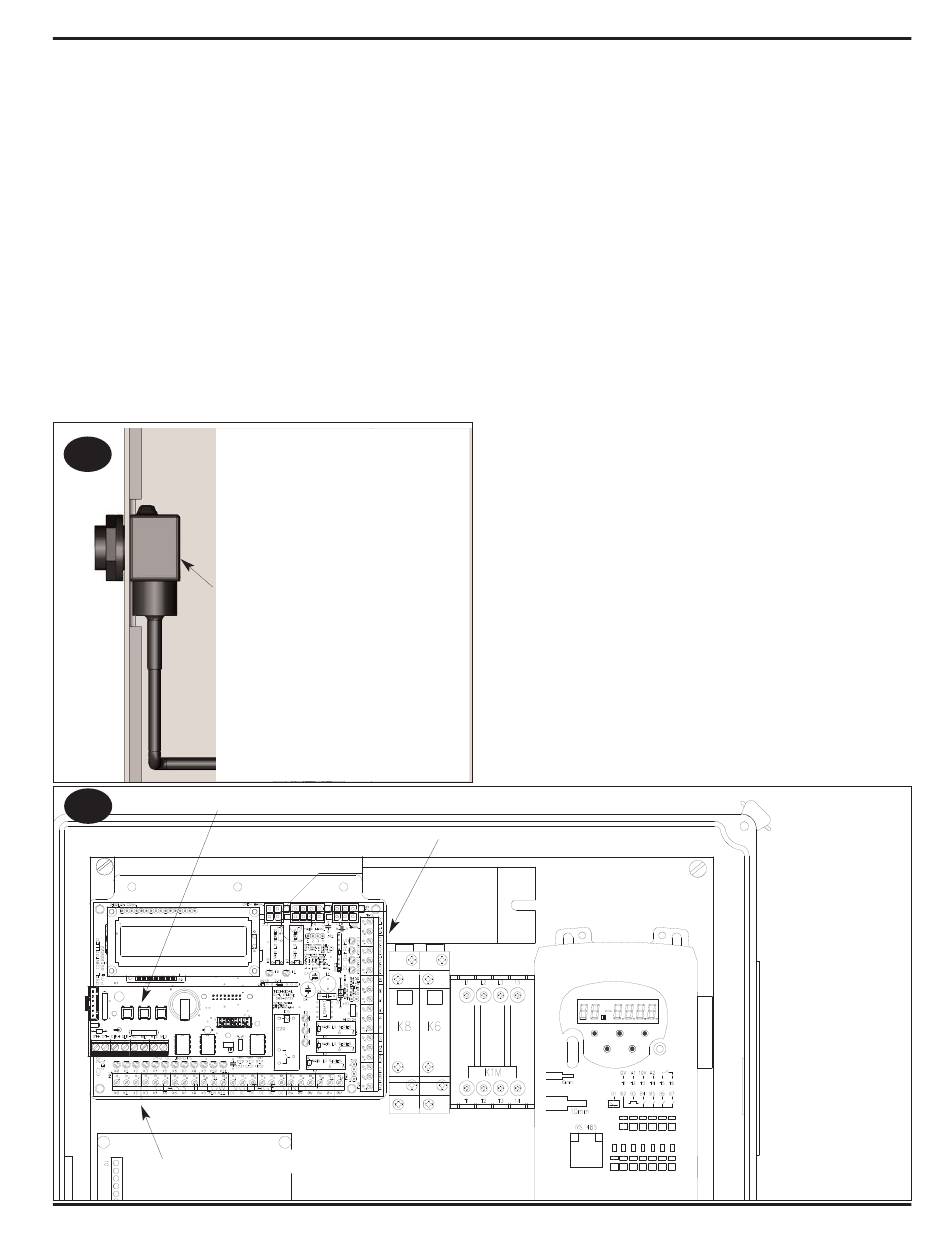

Ubique el receptor del ojo
fotoeléctrico en el marco del lado
29.1
impulsor. Localizado en la parte
superior del ojo fotoeléctrico hay tres
luces LED.
El LED amarillo va estar encendida
cuando la salida tenga energía. La
LED naranja se encenderá cuando el
>2.5. Si las LED amarilla y verde
están OFF (apagadas), puede que el
marco este obstruido o el ojo
fotoeléctrico no este alineado.
La LED verde debe estar encendida
cuando el ojo foto eléctrico sea
encendido y obstruido causando que
las luz amarilla y naranja se apaguen.
La fuente del ojo fotoeléctrico en el
marco del lado no impulsor solamente
tendrá el LED verde encendida.

Botones del Funcionamiento del i-Comm

29.2
Entrada (X) LED indica la fase de la puerta.
PUB. NO. FASTRAXSPANB NOVIEMBRE 2010
8. Revise si el voltaje es apropiado?
9. Están apretados todos los pernos del montaje?
10. Están conectados todos los cables del ojo fotoeléctrico?
11. Están los cables sueltos asegurados lejos de piezas
sueltas?
12. Con la energía encendida, presione el botón "OPEN" la
puerta debe abrir y cerrar automáticamente después de
un momento de retraso. Para ajustar la cantidad de
tiempo para abrir, los formatos deben ser cambiados en
el regulador i-COMM, Figura 14.1, Página 14.
13. Opere y observe la apertura de la puerta para asegurarse
de que se abre por completo. Observe la acción de
cerrar para ver que la puerta opera suavemente, y cierra
por completo sin ondulación excesiva.
Si es necesario ajustar cualquier de las posiciones,
refiérase a la sección de ajustes al Codificador.
14. Mientras la puerta esta cerrándose, obstruya el ojo
fotoeléctrico de retroceso. La puerta debe ir en dirección
contraria y moverse a posición abierta, y después
continuar operando.
15. Usando el equipo para manejar los materiales del usuario
final, acérquese a la puerta lentamente y verifique que
todo el equipo de activación que se están usando estén
operando apropiadamente. NO intente pasar por una
puerta en la cual el botón verde este parpadeando.
16. Tenga cuidado (suene el claxon) y mire en todas la
direcciones cuando se este acercando a la puerta que se
está cerrando y asegúrese que la puerta retrocede antes
de proseguir.
17. Se le debe advertir a los peatones que usen las puertas
principales si hay y que no se recarguen en la entrada de
la puerta.
18. Puede ocurrir una avería si se jala el polipasto de cadena
opcional no impulsor, simplemente presione el botón
verde parpadeando "OPEN/RESET" para regresar a la
operación normal.
19. La cubierta del motor ha sido instalada.
20. Los cables a Tierra y Protección han sido terminados
correctamente.
Salidas
