RITE-HITE FASTRAX Manual De Instrucciones página 5

Puerta modular de alto rendimiento
Tabla de contenido

Publicidad

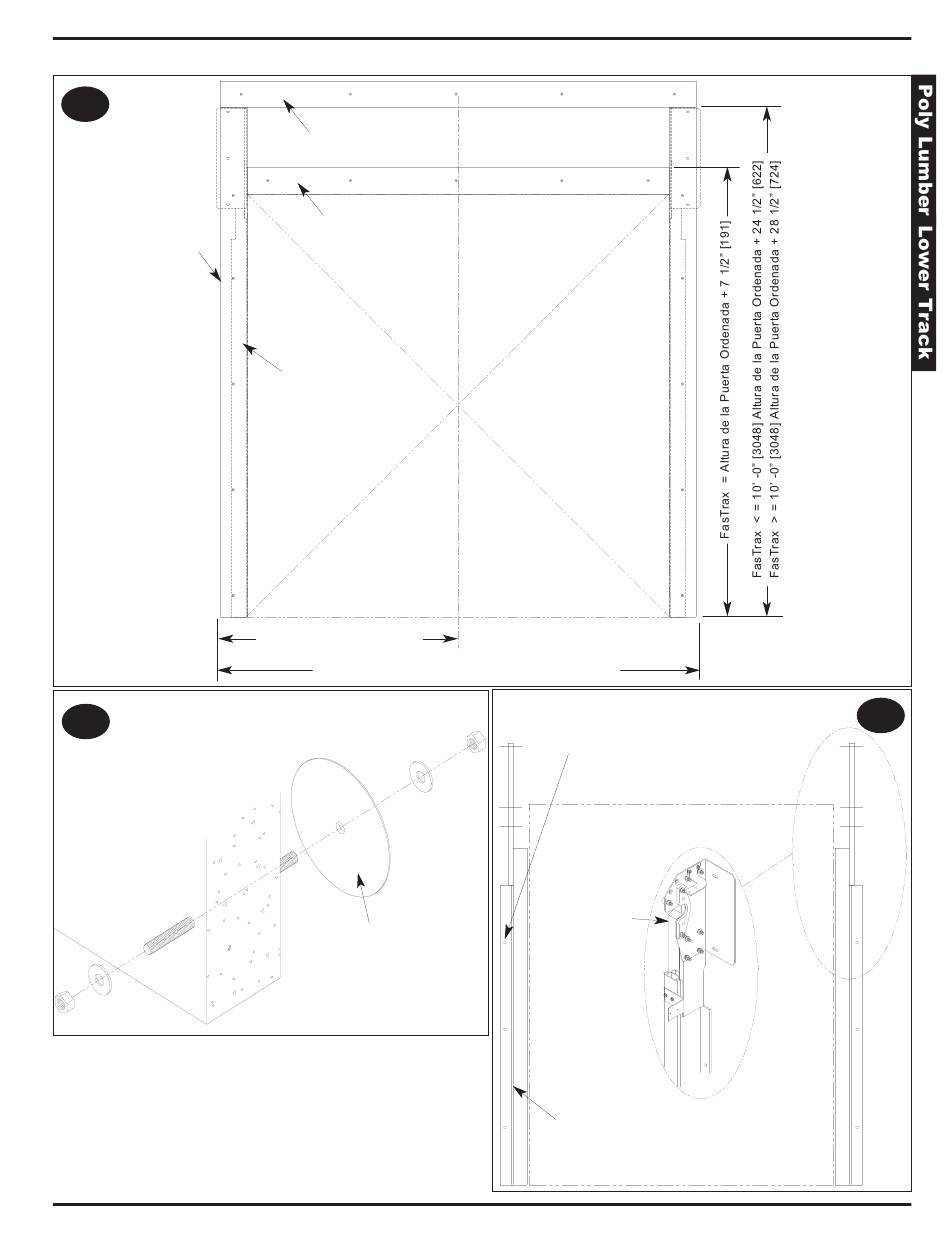

CAPITULO 2 - INSTALACIÓN DELA MADERA POLIVINILICA
5.1
Madera Polivinilica
Vertical
RADIAL MADERA
POLIVINILICA
OPCIONAL
5.2
PUB. NO. FASTRAXSPANB NOVIEMBRE 2010
Madera Polivinilica
Horizontal para la
Cubierta
Madera Polivinilica
Horizontal para el
sello del dintel y
tambor del dintel
Calafatee la por
detrás de las
piezas de madera
polivinilica para
evitar la
transferencia de
aire
FasTrax - ½ Ancho de la
Puerta Ordenada + 7 1/2" [191]
FasTrax = Ancho de la Puerta Ordenada +15" [381]
La placa de respaldo DEBE
estar limpia y ya sea
pintada o de un material no
ferroso.
C L
Usando como guía los agujeros
hechos con anterioridad en el riel,
haga los agujeros para montar los
sujetadores. Si el agujero
atraviesa la pared por completo,
use pernos y placas de respaldo
para asegurar el riel a la pared
Sujetadores
para Montar el
Tubo Impulsor
Riel Inferior
Para placas de soldar opcionales,
refiérase a la, Figura 27.4, Página 27.
RIEL INFERIOR
FASTRAX
5.3
5
