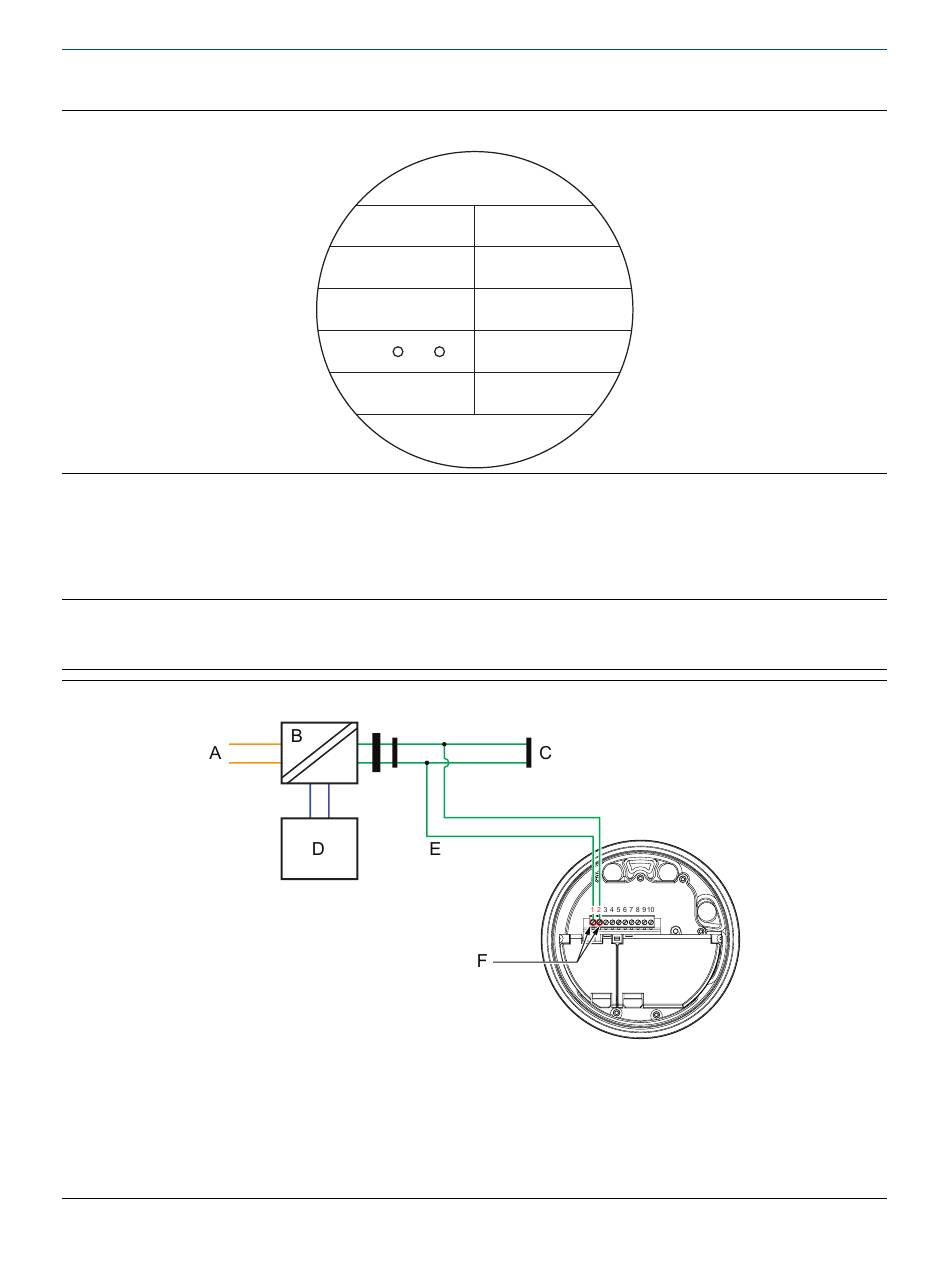

Figura 4-2: Etiqueta de configuración de canales y cableado

4.4 Cableado de E/S

Use esta sección para cablear un transmisor 5700 con PROFIBUS-PA.
Importante
El transmisor está aprobado por FISCO o por FNICO. Los transmisores aprobados por FISCO necesitan una
barrera.
Figura 4-3: Cableado de 5700 PROFIBUS-PA
A. Red de PROFIBUS DP
B. Acoplador DP/PA
C. Red de PROFIBUS-PA según especificación de cableado
D. Suministro de energía de bus
E. Derivación a la red según especificación de cableado
F. Terminales 1 y 2
Manual de instalación
5700
PA
AVAILABLE CHANNEL CONFIGURATIONS
NOTES:
PROFIBUS
A
PA
NOT USED
B
mA
C
F0 D0
NOT USED
SERIAL/TAG # :
Cableado de los canales
