Componentes del transmisor y cableado de instalación
•
294

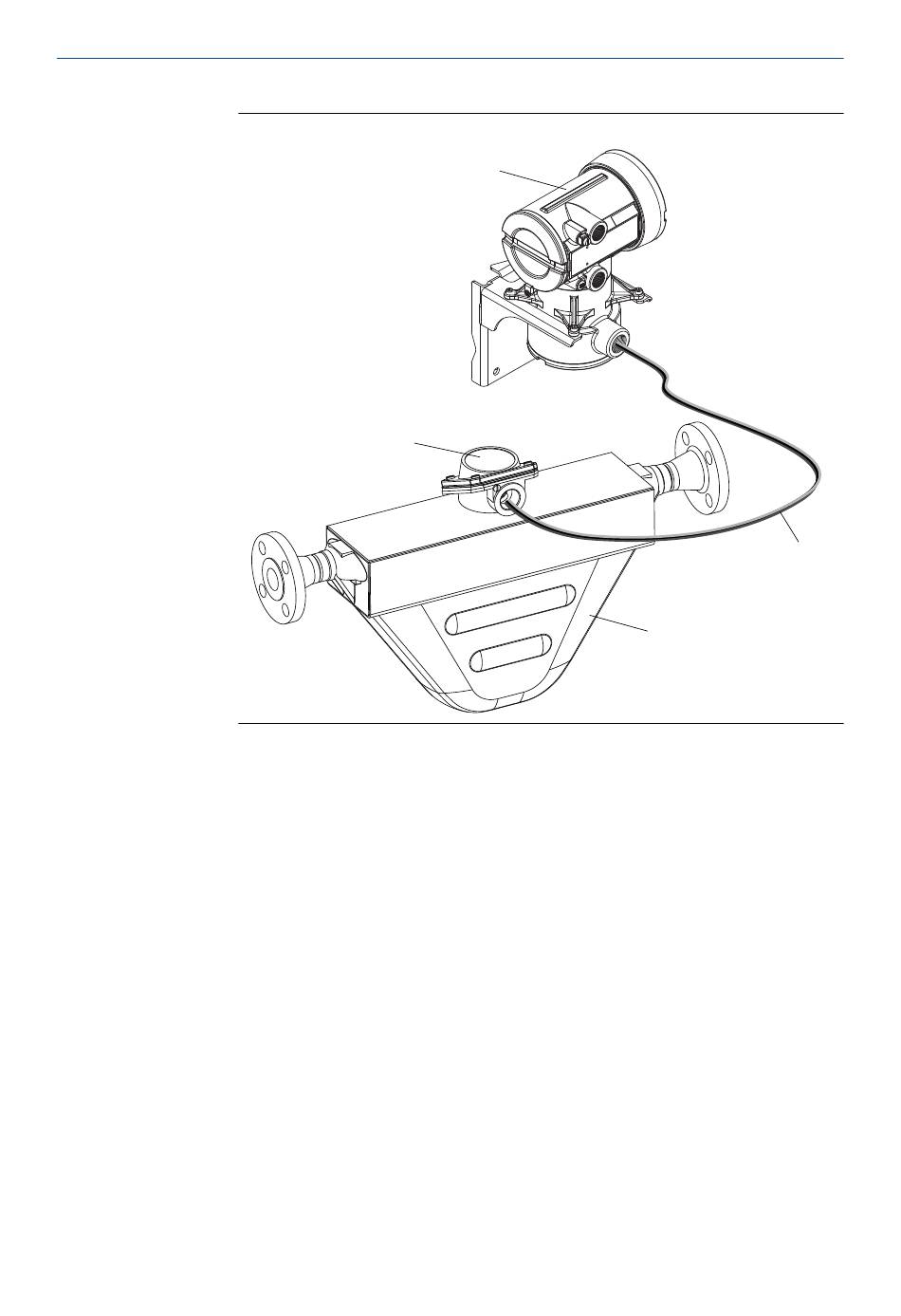

Figura F-5: Tipo de instalación remota de 9 hilos
Caja de conexiones
Procesador central remoto con sensor remoto – Una instalación de procesador
central remoto con sensor remoto separa los tres componentes – transmisor,
procesador central y sensor – todos se instalan por separado. Un cable de 4 hilos
conecta el transmisor al procesador central, y un cable de 9 hilos conecta el
procesador central al sensor.
Transmisor
Transmisores 1700 de Micro Motion
Cable de 9 hilos
Sensor
®
con salidas analógicas
