Manual del Operador
Serie Real Color 3350 VIKING
Caretas de Auto-Obscurecimiento
con la Tecnología 4c
Registre su máquina:
www.lincolnelectric.com/register
Localizador de Servicio y Distribuidores Autorizados:
www.lincolnelectric.com/locator
Guardar para referencia futura
Fecha de Compra
Código (ejem: 10859)
No. de Serie: (ex: U1060512345)
IMS10287
|
Fecha de Publicación
© Lincoln Global, Inc. All Rights Reserved.
07/15
LOS GRÁFICOS PUEDEN VARIAR
TM

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Lincoln Electric Real Color 3350 VIKING Serie

  • Página 1 Manual del Operador Serie Real Color 3350 VIKING Caretas de Auto-Obscurecimiento con la Tecnología 4c LOS GRÁFICOS PUEDEN VARIAR Registre su máquina: www.lincolnelectric.com/register Localizador de Servicio y Distribuidores Autorizados: www.lincolnelectric.com/locator Guardar para referencia futura Fecha de Compra Código (ejem: 10859) No.
  • Página 2: Tabla De Contenido

    TABLA DE CONTENIDO Página ADVERTENCIAS DE SEGURIDAD – LEA ANTES DE USAR INFORMACIÓN DE LA CARETA ESPECIFICACIONES INSTRUCCIONES DE OPERACIÓN OPERACIÓN/CARACTERÍSTICAS DEL CARTUCHO MANTENIMIENTO Y CUIDADO DE LA CARETA CONFIGURACIONES DE LA GUÍA DE OBSCURECIMIENTO REEMPLAZO DEL LENTE Y CARTUCHO LOCALIZACIÓN DE AVERÍAS INFORMACIÓN DE GARANTÍA PARTES DE REEMPLAZO...
  • Página 3: Advertencias De Seguridad - Lea Antes De Usar

    ADVERTENCIAS DE SEGURIDAD – LEA ANTES DE USAR ADVERTENCIA Los Rayos del ARCO pueden lesionar los ojos y quemar la piel • Antes de soldar, inspeccione siempre la careta y lente de filtro para asegurarse de que están ajustados adecuadamente, están en buenas condiciones y sin dañar.
  • Página 4: Información De La Careta

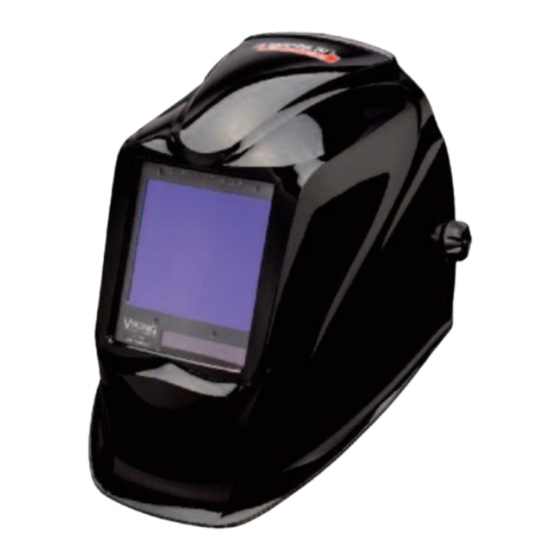

    INFORMACION DE LA CARETA Esta Careta de Soldadura de Auto-Oscurecimiento cambiará de un estado claro (sombra 3.5) a uno oscuro (sombra 5-13) cuando inicia la soldadura de arco. El filtro regresa automáticamente a un estado claro cuando se detiene el arco.
  • Página 5: Especificaciones

    ESPECIFICACIONES Clase Óptica 1/1/1/1 Área de Visión LCD 95 x 85mm (3.74 x 3.34in.) Tamaño del Cartucho 114 x 133mm (4.50 x 5.25in.) Protección UV/IR: Hasta la Sombra DIN 16 en todo momento Sensores del Arco Sombra de Estado Claro DIN 3.5 Sombras de Soldadura Variables DIN 5 a 13...
  • Página 6: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN Ajuste del Casco Ajuste de la Coronilla Crown Adjustment Perilla del Trin- quete Ratchet Knob Ajuste de Incli- nación Tilt Adjustment Ajuste hacia Adelante/Atrás Fore-Aft Adjustment AJUSTE AL TAMAÑO DE LA CABEZA: La TENSIÓN DEL CASCO se ajusta oprimiendo la perilla del trinquete y girando para ajustar al tamaño de cabeza deseado.
  • Página 7: Operación/Características Del Cartucho

    OPERACIÓN/CARACTERÍSTICAS DEL CARTUCHO Control de Sombra Variable La sombra puede ajustarse de la 5 a la 8 y de la 9 a la 13 con base en el proceso o aplicación de soldadura (consulte la tabla de selección de Sombras en la página 6). El oscurecimiento se ajusta estableciendo el interruptor de rango de sombra en el rango adecuado, y después se utiliza la perilla dual de oscurecimiento para establecer la sombra deseada.
  • Página 8: Cuidado Y Mantenimiento De La Careta

    CUIDADO Y MANTENIMIENTO DE LA CARETA Limpieza: limpie la careta con un trapo suave. Limpie regularmente las su- perficie del cartucho. No utilice soluciones de limpieza fuertes. Limpie los sensores y celdas solares con una solución de agua jabonosa y un trapo limpio, y seque con otro trapo libre de pelusa.
  • Página 9: Reemplazo Del Lente Y Cartucho

    REEMPLAZO DEL LENTE Y CARTUCHO Reemplazo del Lente Transparente de la Cubierta Frontal: Reemplace este lente si está dañado. Remueva el ensamble del sujetador ADF según la Figura 1. Remueva el lente de la cubierta frontal del ensamble de la careta. Retire cuidadosamente el empaque del lente de la cubierta.
  • Página 10: Localización De Averías

    GUÍA DE LOCALIZACIÓN DE AVERÍAS Pruebe su cartucho de oscurecimiento antes de soldar direccionando el frente del cartucho hacia una fuente brillante de luz. Después, utilizando sus dedos, cubra y descubra rápidamente los sensores. El cartucho deberá oscurecerse momentáneamente a medida que el sensor se expone. También se puede utilizar un encendedor de antorcha.
  • Página 11: Información De Garantía

    INFORMACIÓN DE GARANTÍA INFORMACIÓN DE GARANTÍA: Consulte IMWS1 incluido en la documentación. LA GARANTÍA NO CUBRE DAÑOS POR SALPICADURA: No utilice este producto sin los lentes transparentes protectores correctos instalados a ambos lados del cartucho del Filtro de Auto-Oscurecimiento (ADF). El lente trans- parente proporcionado con esta careta es del tamaño adecuado para trabajar con este producto y deberán evitarse substitutos de otros proveedores.
  • Página 12: Política De Asistencia Al Cliente

    POLÍTICA DE ASISTENCIA AL CLIENTE El negocio de The Lincoln Electric Company es fabricar y vender equipo de soldadura, consumibles y equipo de corte. Nuestro reto es satisfacer las necesidades de nuestros clientes y exceder sus expectativas. A veces, los compradores pueden solicitar consejo o información a Lincoln Electric sobre el uso...
