– L'appareil est muni d'un panneau de commande qui permet de contrôler toutes ses fonc-
tions.
ORGANES PRINCIPAUX

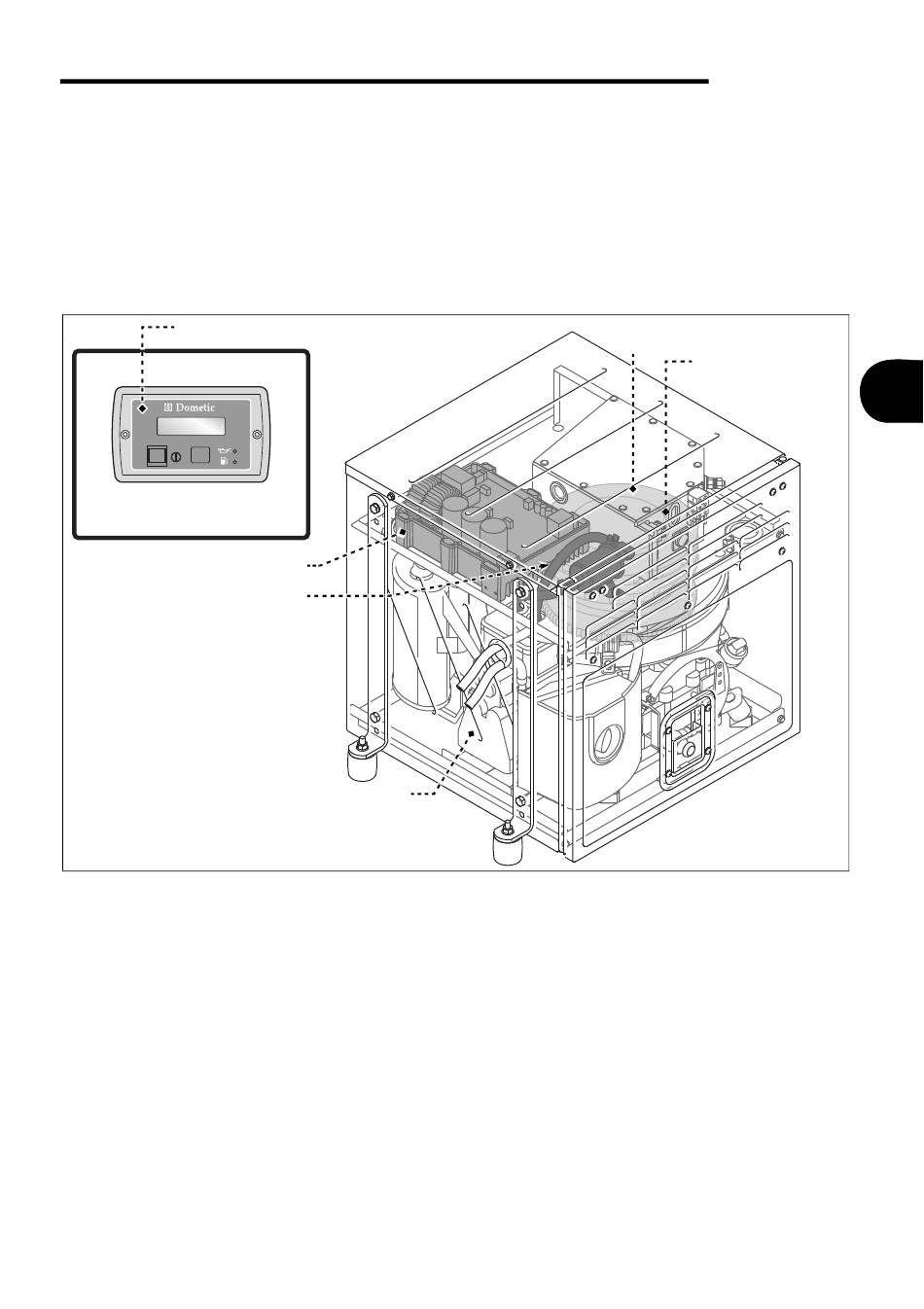

La figure montre les pièces principales de l'appareil, tandis que la liste spécifie leur des-
cription et leur fonction.
Pupitre de commande
variateur de fréquence
Pompe à carburant
Moteur à combustion interne
A) Moteur endothermique : il fournit de l'énergie à tous les organes principaux.
B) Alternateur : il transforme l'énergie mécanique du moteur en énergie électrique à cou-
rant alternatif.
C) Pompe à carburant: pour prélever le combustible du réservoir et alimenter le moteur à
combustion interne.
D) Onduleur : il convertit la tension qui l'alimente en tension de qualité supérieure 230 V/
50 Hz, parfaitement stabilisée.
E) Pupitre de commande : il inclut les dispositifs permettant d'activer et de contrôler tou-
tes les fonctions de l'appareil.
F) Panneau de commande : se trouve à l'intérieur de l'appareillage et il est équipé des
bornes de raccordement, avec la prise pour le branchement du tableau de commande
(E) et avec l'interrupteur de sécurité.
(E)
(D)
(C)
(A)
- 9 -
TEC 30D EV
(B)
Alternateur
Panneau de
commande
(F)
Mode d'emploi, d'entretien et d'installation
FR
