RACCORDEMENT DE L'ÉCHAPPEMENT DES FUMÉES
Procéder de la manière indiquée.

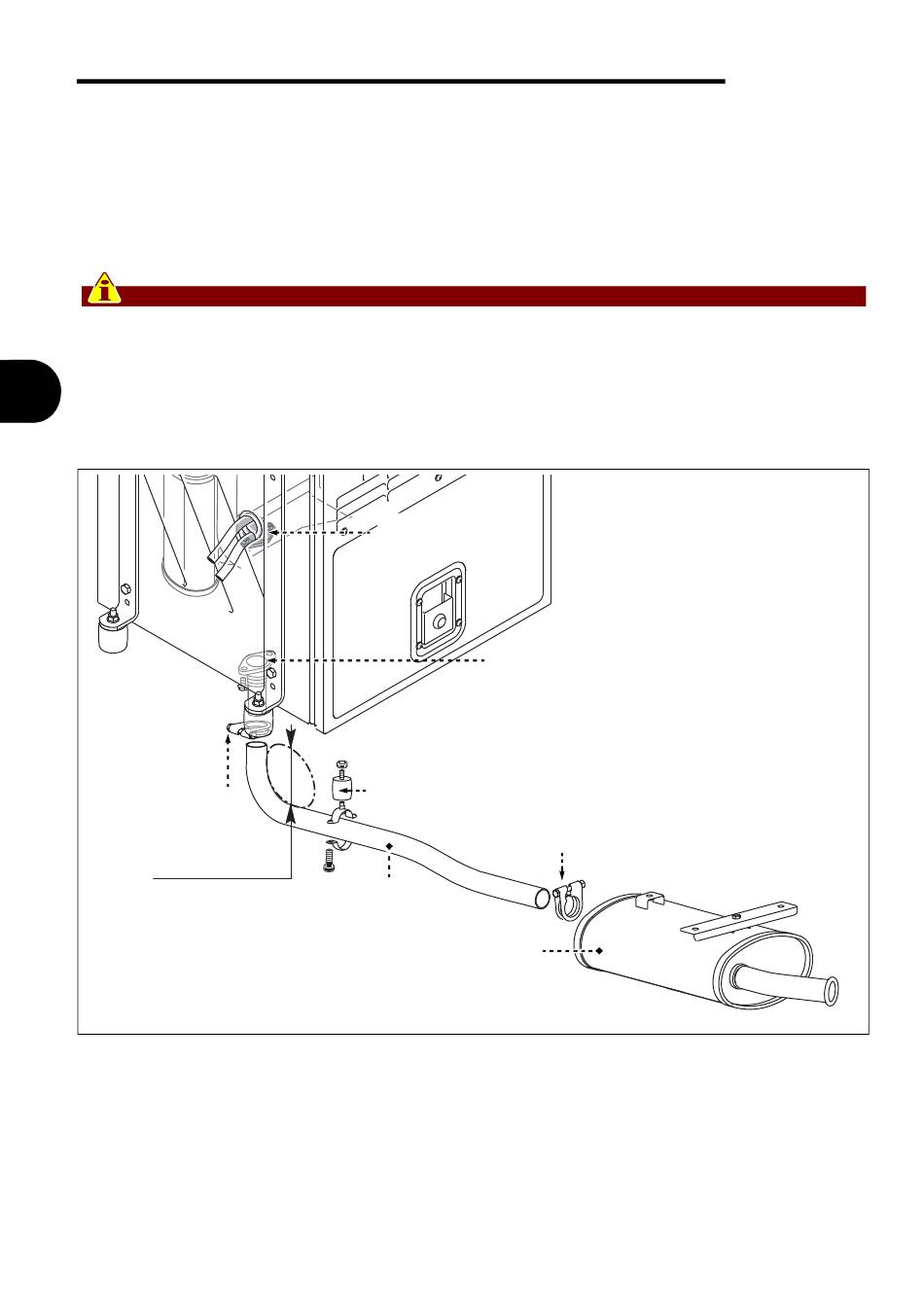

1 -Installer le raccord (A) sur le tuyau d'échappement (B) et le fixer par les vis spécifiques.
2 -Raccorder le tuyau souple (C) au raccord (A) et le fixer par le collier relatif (D).
3 -Fixer le tuyau souple au plancher du véhicule par les supports antivibratoires (E) relatifs.
Important
Respecter le rayon minimal de pliage du tuyau flexible (voir illustration) pour ne pas
risquer de provoquer des ruptures mécaniques. Cette mesure sert également à per-
mettre aux gaz d'échappement de s'écouler correctement.
FR
4 -Monter le silencieux (F) sur la plateforme du véhicule.
5 -Raccorder le tuyau souple (C) au silencieux (F) et le fixer par le collier relatif (G).
collier
Ø>160mm
Collecteur d'échappement
Support
(D)
(C)
Tuyau souple
(B)
(A)
Raccord
(E)
(G)
collier
(F)
Silencieux
- 28 - Mode d'emploi, d'entretien et d'installation
TEC 30D EV
