Lenze L-force 9400 Serie Instrucciones Para El Montaje
Ocultar thumbs Ver también para L-force 9400 Serie:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

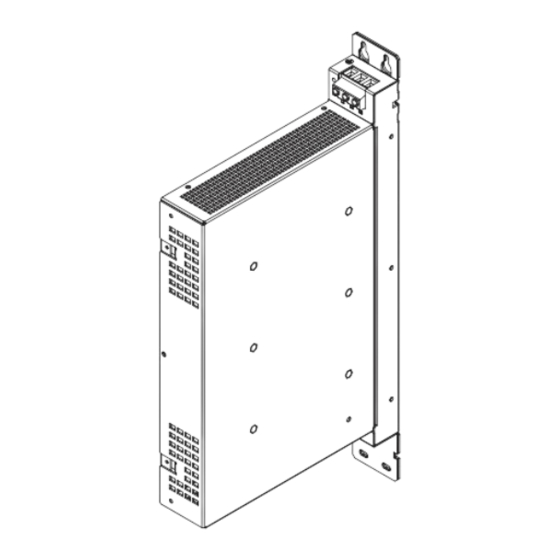

EDK94AZRP
.Q#õ
L−force Drives
Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
9400
8 ... 29 A
E94AZRP0084, E94AZRP0294
Funk−Entstörfilter
RFI filter
Filtre antiparasite
Filtro RFI
Filtro RFI
l

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Lenze L-force 9400 Serie

  • Página 1 L−force Drives EDK94AZRP .Q#õ Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio 9400 8 ... 29 A E94AZRP0084, E94AZRP0294 Funk−Entstörfilter RFI filter Filtre antiparasite Filtro RFI Filtro RFI...
  • Página 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
  • Página 3: Tabla De Contenido

    Inhalt Über diese Dokumentation ......... Informationen zur Gültigkeit .
  • Página 4: Über Diese Dokumentation

    Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkei- ten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Pro- dukts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 5: Dokumenthistorie

    Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung .Q#õ 01/2015 TD29 UL−Hinweise in französischer Sprache für Kanada EAC−Konformität Allgemeine Korrekturen .M.ù 10/2013 TD15 Ergänzungen i700 .8ga 02/2008 TD29 Überarbeitung .6]ò 07/2007 TD29 Angaben zur UR−Approbation ergänzt .5eu 04/2007 TD29 Typenbezeichnungen in der Dokumentation aufgrund neuer Typen konkretisiert und di- verses aktualisiert .0M:...
  • Página 6: Verwendete Hinweise

    Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumentation folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung...
  • Página 7 Über diese Dokumentation Verwendete Hinweise Spezielle Sicherheitshinweise und Anwendungshinweise Piktogramm und Signalwort Bedeutung Warnings! Sicherheitshinweis oder Anwendungshinweis für den Betrieb nach UL− oder CSA−Anforderungen. Die Maßnahmen sind erforderlich, um die Anforderun- gen nach UL oder CSA zu erfüllen. Warnings! EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 8: Sicherheitshinweise

    Schaltungsausschnitte sind Vorschläge, deren Übertragbarkeit auf die jeweilige Anwendung überprüft werden muss. Für die Eignung der angege- benen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine Gewähr. Alle Arbeiten mit und an Lenze−Antriebs− und ƒ Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen.
  • Página 9: Restgefahren

    Sicherheitshinweise Restgefahren Restgefahren Gefahr! Gefährliche elektrische Spannung Alle Leistungsanschlüsse führen bis zu 3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen beim Berühren der ƒ Leistungsanschlüsse. Schutzmaßnahmen: Vor Arbeiten an den Leistungsanschlüssen Netz abschalten und ƒ mindestens 3 Minuten warten.
  • Página 10: Produktbeschreibung

    Produktbeschreibung Lieferumfang Produktbeschreibung Lieferumfang Pos. Beschreibung Funk−Entstörfilter E94AZRPxxxx Montageanleitung Übersicht SSP94FF001 Pos. Beschreibung Schutzleiteranschluss X301 Netzanschlussklemme L1 ... L3 X302 Anschlussleitung zum DC Versorgungsmodul 4−adrig Anreihhilfe für Montagesockel Typenschild EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 11: Identifikation

    Produktbeschreibung Identifikation Identifikation  Type: SSP94NF002  Typenschlüssel Produktreihe Gerätegeneration Zubehör Typ Funk−Entstörfilter für 9400 Power Supply Bemessungsstrom [A] Spannungsklasse 4 = 230 ... 400/500 V Einsatzbedingungen Die Verwendung dieses Filters ist zulässig mit Geräten der Produktreihe 9400 und i700 ab der Typenschildbezeichnung: E94APNE0104 ˘...
  • Página 12: Technische Daten

    Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Konformität und Approbation TP TC 020/2011 Elektromagnetische Eurasische Konformität Verträglichkeit von (TR ZU 020/2011) TR ZU: Technische Regulie- technischen Erzeugnis- rung der Zollunion TP TC 004/2011 Über die Sicherheit Eurasische Konformität von Niederspannungs- (TR ZU 004/2011)
  • Página 13 Technische Daten Allgemeine Daten und Einsatzbedingungen Umweltbedingungen Klima Lagerung IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Stromreduzierung von +45 ... +55 °C: 2.5 %/°C Aufstellhöhe 0 ...
  • Página 14: Bemessungsdaten

    Technische Daten Bemessungsdaten Bemessungsdaten Netz Spannung Spannungsbereich Frequenzbereich f [Hz] 3/PE AC 180 − 0 % ... 264 + 0 % 45 − 0 % ... 65 + 0 % 3/PE AC 320 − 0 % ... 440 + 0 % 45 −...
  • Página 15: Mechanische Daten

    Technische Daten Mechanische Daten Mechanische Daten Verwendung mit 9400 SSP94FF002 Abb. 4−1 Abmessungen [mm] Masse [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 16 Technische Daten Mechanische Daten Verwendung mit i700 SSP94FF002i7 Abb. 4−2 Abmessungen [mm] Masse [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 17: Mechanische Installation

    Mechanische Installation Wichtige Hinweise Mechanische Installation Wichtige Hinweise Der Montageort muss den in den Technischen Daten genannten ƒ Einsatzbedingungen immer entsprechen (¶ 12). Ggf. zusätzliche Maßnahmen ergreifen. Die Montageplatte des Schaltschranks muss folgende Eigenschaften ƒ aufweisen: – elektrisch leitfähig – lackfrei Die mechanischen Verbindungen müssen immer gewährleistet sein.
  • Página 18: Anordnung Der Geräte

    Mechanische Installation Anordnung der Geräte Anordnung der Geräte Verwendung mit 9400 SSP94FF003 Abb. 5−1 Anordnungsprinzip Standard Montage: Nebenbau Montagevariante: Überbau E94AZxPxxxx Filter E94APNExxxx DC Versorgungsmodul 9400 (bis 36 A/18 kW mit Montagesockel E94AZPPxxxx) E94AZEX100 DC Einspeisestelle E94AZPxxxxx Montagesockel Achsmodul 9400 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 19 Mechanische Installation Anordnung der Geräte Verwendung mit i700 SSP94FF003 S2 Abb. 5−2 Anordnungsprinzip Montage: Nebenbau E94AZxPxxxx Filter (Netzanschluss: unten, Ausgang: oben) E70ACPSxxxx4x DC Versorgungsmodul i700 E70AZEVE001 DC−Klemme i700 (nur bei verteilter Installation) EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 20: Befestigungsraster

    Mechanische Installation Befestigungsraster Befestigungsraster Verwendung mit 9400 Wir empfehlen zur Befestigung der Geräte ein M5−Gewindelochraster in die Montageplatte einzubringen. Durch diese Vorbereitung sind die Geräte einfach zu befestigen. Die Gerätegrößen 1, 2, ... n sind so direkt anreihbar. SSP94NF311 Abb. 5−3 Abmessungen [mm] Lochraster für Montagesockel (Gerätegröße 1 bis 3) Lochraster für andere Gerätegrößen oder Filter im Unterbau (nur Single Drive)
  • Página 21: Montageschritte

    Mechanische Installation Montageschritte Montageschritte Verwendung mit 9400 So gehen Sie bei der Montage vor: 1. Bereiten Sie auf der Montageplatte M5−Gewindebohrungen z. B. gemäß dem Befestigungsraster vor. – Nutzen Sie stets alle vorgegebenen Befestigungspunkte. 2. Schrauben Sie das Filter auf die Montageplatte. –...
  • Página 22: Elektrische Installation

    Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise Die Installation muss ƒ – den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen (¶ 12). – nach EN 60204−1 ausgeführt werden. Bei der Auswahl des Leitungstyps beachten: ƒ – Die verwendeten Leitungen müssen den geforderten Approbationen am Einsatzort entsprechen (z.
  • Página 23 Elektrische Installation Wichtige Hinweise Gefahr! Gefährliche elektrische Spannung Der Ableitstrom gegen Erde (PE) ist > 3.5 mA AC bzw. > 10 mA DC. Mögliche Folgen: Tod oder schwere Verletzungen beim Berühren des Gerätes im ƒ Fehlerfall. Schutzmaßnahmen: Die in der EN 61800−5−1 geforderten Maßnahmen umsetzen. Insbesondere: Festinstallation ƒ...
  • Página 24: Anschlussplan

    Elektrische Installation Anschlussplan Anschlussplan Verwendung mit 9400 Standardmontage Montagevariante F1...F3 F1...F3 X301 X111 X301 X112 X302 X302 X111 X112 SSP94FF005 SSP94FF005 Abb. 6−1 Schaltungsprinzip E94AZRPxxxx Funk−Entstörfilter E94AZPxxxxx Montagesockel DC Versorgungsmodul 9400 F1 ... F3 Sicherungen Netzschütz EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 25 Elektrische Installation Anschlussplan Verwendung mit i700 F1...F3 L1 L2 L3 X302 X100 X301 SSP94FF005 S2 Abb. 6−2 Schaltungsprinzip E94AZRPxxxx Funk−Entstörfilter E70ACPSxxxx4x DC Versorgungsmodul i700 F1 ... F3 Sicherungen Netzschütz EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 26: Anschlussdaten

    Elektrische Installation Anschlussdaten Anschlussdaten Netz Klemme X301 Beschriftung Beschreibung Anschluss der Netzphasen L1, L2, L3 Anschluss für den netzseitigen Schutzleiter mit Ringkabel- schuh M5 SSP94FF006 Klemmendaten max. Leiterquerschnitt Anzugsmoment [AWG] [Nm] [lb−in] E94AZxP0084 1.2 ... 1.5 10.6 ... 13.3 E94AZxP0294 PE−Anschlussdaten Æ...
  • Página 27: Montageschritte

    Elektrische Installation Montageschritte Montageschritte Verwendung mit 9400 So schließen Sie das Filter an: 1. Filter−Ausgangsleitung (X302) am Montagesockel des Versorgungsmoduls anschließen. 2. Netzleitung an Klemme X301 anschließen. 3. Netzseitiger Schutzleiter mit Gabel− oder Ringkabelschuh an Schutzleiter−Schraube montieren. – Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden. Verwendung mit i700 So schließen Sie das Filter an: 1.
  • Página 28 Elektrische Installation Montageschritte EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 29 Contents About this documentation ......... . Validity information .
  • Página 30: About This Documentation

    Qualified skilled personnel are persons who have the required qualifications to carry out all activities involved in installing, mounting, commissioning, and operating the product. Tip! Information and tools concerning the Lenze products can be found in the download area under www.lenze.com Document history...
  • Página 31: Conventions Used

    About this documentation Conventions used Conventions used Type of information Identification Examples/notes Spelling of numbers Decimal separator Point In general, the decimal point is used. For instance: 1234.56 Text Program name » « PC software For example: »Engineer«, »Global Drive Control« (GDC) Icons Page reference Reference to another page with...
  • Página 32: Notes Used

    About this documentation Notes used Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word Meaning...
  • Página 33 About this documentation Notes used Special safety instructions and application notes Pictograph and signal word Meaning Warnings! Safety note or application note for the operation according to UL or CSA requirements. The measures are required to meet the requirements according to UL or CSA. Warnings! EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 34: Safety Instructions

    The manufacturer does not accept any liability for the suitability of the specified procedures and circuit proposals. Only qualified skilled personnel are permitted to work with or on Lenze ƒ drive and automation components.
  • Página 35: Residual Hazards

    Safety instructions Residual hazards Residual hazards Danger! Dangerous electrical voltage All power terminals remain live for up to three minutes after mains disconnection. Possible consequences: Death or severe injuries when touching the power terminals. ƒ Protective measures: Switch off the power supply and wait for at least three minutes ƒ...
  • Página 36: Product Description

    Product description Scope of supply Product description Scope of supply Pos. Description RFI filter E94AZRPxxxx Mounting Instructions Overview SSP94FF001 Pos. Description Connection of PE conductor X301 Mains terminal L1 ... L3 X302 Connection cable to DC power supply module, four−core Mounting aid for installation backplane Nameplate EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 37: Identification

    Product description Identification Identification  Type: SSP94NF002  Type code Product range Version Accessories Type: RFI filter For 9400 power supply Rated current [A] Voltage class 4 = 230 ... 400/500 V Operating conditions The use of this filter is permissible with devices of the 9400 and i700 product ranges starting from nameplate data: E94APNE0104 ˘...
  • Página 38: Technical Data

    Technical data General data and operating conditions Technical data General data and operating conditions Conformity and approval TP TC 020/2011 Electromagnetic Eurasian Conformity compatibility of (TR CU 020/2011) TR CU: Technical Regulation technical means of Customs Union TP TC 004/2011 On safety of low Eurasian Conformity voltage equipment...
  • Página 39 Technical data General data and operating conditions Environmental conditions Climate Storage IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Operation IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Current derating at +45 ... +55 °C: 2.5 %/°C Site altitude 0 ...
  • Página 40: Rated Data

    Technical data Rated data Rated data Mains Voltage Voltage range Frequency range f [Hz] Lrated Lrated 3/PE AC 180 − 0 % ... 264 + 0 % 45 − 0 % ... 65 + 0 % 3/PE AC 320 − 0 % ... 440 + 0 % 45 −...
  • Página 41: Mechanical Data

    Technical data Mechanical data Mechanical data Use with 9400 SSP94FF002 Fig. 4−1 Dimensions [mm] Mass [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 42 Technical data Mechanical data Use with i700 SSP94FF002i7 Fig. 4−2 Dimensions [mm] Mass [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 43: Mechanical Installation

    Mechanical installation Important notes Mechanical installation Important notes The mounting location must always comply with the operating conditions ƒ specified in the technical data (¶ 38). Take additional measures if necessary. The mounting plate of the control cabinet must have the following ƒ...
  • Página 44: Arrangement Of The Devices

    Mechanical installation Arrangement of the devices Arrangement of the devices Use with 9400 SSP94FF003 Fig. 5−1 Arrangement concept Standard mounting: side mounting Mounting variant: top mounting E94AZxPxxxx Filter E94APNExxxx 9400 DC power supply module (up to 36 A/18 kW with E94AZPPxxxx installation backplane) E94AZEX100 DC input module E94AZPxxxxx...
  • Página 45 Mechanical installation Arrangement of the devices Use with i700 SSP94FF003 S2 Fig. 5−2 Arrangement concept Mounting: side mounting E94AZxPxxxx Filter (mains connection: at the bottom, output: at the top) E70ACPSxxxx4x i700 DC power supply module E70AZEVE001 i700 DC terminal (only in the case of a distributed installation) EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 46: Mounting Grid

    Mechanical installation Mounting grid Mounting grid Use with 9400 We recommend to provide the mounting plate with a grid pattern of M5 threaded holes for attaching the devices. This preparation enables easy attachment of the devices, and the device sizes 1, 2, ... n can thus be mounted directly adjacent to each other.
  • Página 47: Mounting Steps

    Mechanical installation Mounting steps Mounting steps Use with 9400 Proceed as follows for the installation: 1. Prepare M5 threaded holes on the mounting plate, for instance according to the mounting grid. – Always use all mounting points specified. 2. Screw the filter onto the mounting plate. –...
  • Página 48: Electrical Installation

    Electrical installation Important notes Electrical installation Important notes Installation must ƒ – always be in accordance with the operating conditions specified in the Technical data (¶ 38). – be carried out to EN 60204−1. Please observe the following when selecting the cable type: ƒ...
  • Página 49 Electrical installation Important notes Danger! Hazardous electrical voltage The leakage current to earth (PE) is > 3.5 mA AC or > 10 mA DC. Possible consequences: Death or severe injuries when touching the device in the event of ƒ an error. Protective measures: Implement the measures required in EN 61800−5−1.
  • Página 50: Connection Plan

    Electrical installation Connection plan Connection plan Use with 9400 Standard mounting Mounting variant F1...F3 F1...F3 X301 X111 X301 X112 X302 X302 X111 X112 SSP94FF005 SSP94FF005 Fig. 6−1 Connection concept E94AZRPxxxx RFI filter E94AZPxxxxx Installation backplane for 9400 DC power supply module F1 ...
  • Página 51 Electrical installation Connection plan Use with i700 F1...F3 L1 L2 L3 X302 X100 X301 SSP94FF005 S2 Fig. 6−2 Connection concept E94AZRPxxxx RFI filter E70ACPSxxxx4x i700 DC power supply module F1 ... F3 Fuses Mains contactor EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 52: Connection Data

    Electrical installation Connection data Connection data Mains Terminal X301 Labelling Description Connection of the mains phases L1, L2, L3 Connection for the supply−side PE conductor with M5 ring cable lug SSP94FF006 Terminal data Max. conductor cross−section Tightening torque [AWG] [Nm] [lb−in] E94AZxP0084 1.2 ...
  • Página 53: Mounting Steps

    Electrical installation Mounting steps Mounting steps Use with 9400 Proceed as follows to connect the filter: 1. Connect the filter output cable (X302) to the installation backplane of the power supply module. 2. Connect the mains cable to terminal X301. 3.
  • Página 54 Electrical installation Mounting steps EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 55 Sommaire Présentation du document ......... Validité...
  • Página 56: Présentation Du Document

    à leurs activités. Conseil ! Toutes les informations relatives aux produits Lenze peuvent être téléchargées sur notre site à l’adresse suivante : www.Lenze.com Historique du document Numéro de document Version...
  • Página 57: Conventions Utilisées

    Présentation du document Conventions utilisées Conventions utilisées Type d’information Aperçu Exemples/remarques Représentation des chiffres Séparateur décimal Point Le point décimal est généralement utilisé. Exemple : 1234.56 Mise en évidence de textes spéciaux Nom de programme » « Logiciel pour PC Exemple : »Engineer«, »Global Drive Control«...
  • Página 58: Consignes Utilisées

    Présentation du document Consignes utilisées Consignes utilisées Pour indiquer des risques et des informations importantes, la présente documentation utilise les mots et pictogrammes suivants : Consignes de sécurité Présentation des consignes de sécurité Danger ! (Le pictogramme indique le type de risque.) Explication (L’explication décrit le risque et les moyens de l’éviter.) Pictogramme et mot associé...
  • Página 59 Présentation du document Consignes utilisées Consignes de sécurité et d’utilisation spéciales Pictogramme et mot associé Description Avertissements ! Consigne de sécurité ou d’utilisation pour le fonctionnement selon les normes UL ou CSA. Les mesures sont requises pour répondre aux exigences des normes UL ou CSA.
  • Página 60: Consignes De Sécurité

    Les procédures à suivre et les plans de raccordement fournis constituent des recommandations dont l’adéquation avec l’application concernée doit être vérifiée. Lenze n’assumera aucune responsabilité pour les dommages liés à un problème d’adéquation des procédures et plans de raccordements indiqués.
  • Página 61: Dangers Résiduels

    Consignes de sécurité Dangers résiduels Dangers résiduels Danger ! Tension électrique dangereuse Les raccordements de puissance sont encore sous tension jusqu’à 3 minutes après la coupure réseau. Risques encourus : Mort ou blessures graves en cas de contact accidentel avec les ƒ...
  • Página 62: Description Du Produit

    Description du produit Équipement livré Description du produit Équipement livré> Pos. Description Filtre antiparasite E94AZRPxxxx Instructions de montage Présentation générale SSP94FF001 Pos. Description Raccordement du conducteur de protection X301 Bornes de raccordement réseau L1 ... L3 X302 Câble de raccordement vers le module d’alimentation CC, à 4 fils Dispositif de juxtaposition pour le socle de montage Plaque signalétique EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 63: Identification

    Description du produit Identification Identification  Type: SSP94NF002  Codification des types Série d’appareils Génération d’appareils Accessoires Type de filtre antiparasite Pour 9400 Power Supply Courant nominal [A] Classe de tension 4 = 230 ... 400/500 V Conditions d’utilisation L’utilisation de ce filtre est autorisée pour les appareils séries 9400 et i700 à partir de la version suivante (voir plaque signalétique) : E94APNE0104 ˘...
  • Página 64: Spécifications Techniques

    Spécifications techniques Caractéristiques générales et conditions d’utilisation Spécifications techniques Caractéristiques générales et conditions d’utilisation Conformité et homologation TP TC 020/2011 Compatibilité Conformité eurasienne électromagnétique des (RT UD 020/2011) RT UD : Règlement équipements technique de l’Union Douanière TP TC 004/2011 Sécurité...
  • Página 65 Spécifications techniques Caractéristiques générales et conditions d’utilisation Conditions climatiques Température ambiante Stockage CEI/EN 60721−3−1 Classe 1K3 (−25 ... +60 °C) Transport CEI/EN 60721−3−2 Classe 2K3 (−25 ... +70 °C) Fonctionnement CEI/EN 60721−3−3 Classe 3K3 (−10 ... +55 °C) Réduction de courant entre +45 ... +55 °C : 2.5 %/°C Altitude 0 ...
  • Página 66: Caractéristiques Assignées

    Spécifications techniques Caractéristiques assignées Caractéristiques assignées Réseau Tension Plage de tension Plage de fréquence f [Hz] 3/PE CA 180 − 0 % ... 264 + 0 % 45 − 0 % ... 65 + 0 % 3/PE CA 320 − 0 % ... 440 + 0 % 45 −...
  • Página 67: Caractéristiques Mécaniques

    Spécifications techniques Caractéristiques mécaniques Caractéristiques mécaniques Avec les appareils série 9400 SSP94FF002 Fig.4−1 Cotes [mm] Poids [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 68 Spécifications techniques Caractéristiques mécaniques Avec les appareils série i700 SSP94FF002i7 Fig.4−2 Cotes [mm] Poids [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 69: Installation Mécanique

    Installation mécanique Remarques importantes Installation mécanique Remarques importantes L’emplacement de montage doit impérativement remplir les conditions ƒ d’utilisation décrites dans les spécifications techniques.(¶ 64). Si nécessaire, prendre des mesures complémentaires. La plaque de montage de l’armoire électrique doit présenter les ƒ...
  • Página 70: Disposition Des Appareils

    Installation mécanique Disposition des appareils Disposition des appareils Avec les appareils série 9400 SSP94FF003 Fig.5−1 Disposition des appareils (principe) Montage standard : latéral Variante de montage : au−dessus E94AZxPxxxx Filtre E94APNExxxx Module d’alimentation CC 9400 (jusqu’à 36 A/18 kW avec socle de montage E94AZPPxxxx) E94AZEX100 Module d’alimentation CC E94AZPxxxxx...
  • Página 71 Installation mécanique Disposition des appareils Avec les appareils série i700 SSP94FF003 S2 Fig.5−2 Disposition des appareils (principe) Montage : latéral E94AZxPxxxx Filtre (raccordement réseau vers le bas, sortie vers le haut) E70ACPSxxxx4x Module d’alimentation CC i700 E70AZEVE001 Bornier CC i700 (uniquement en cas d’installation répartie) EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 72: Grille De Fixation

    Installation mécanique Grille de fixation Grille de fixation Avec les appareils série 9400 Pour la fixation des appareils, nous recommandons le placement de la grille perforée de trous taraudés M5 sur la plaque de montage. Le montage s’en trouve simplifié. Les tailles d’appareil 1, 2, ... n peuvent ainsi être directement juxtaposées.
  • Página 73: Opérations De Montage

    Installation mécanique Opérations de montage Opérations de montage Avec les appareils série 9400 Ordre des opérations de montage 1. Préparer les trous taraudés M5 sur la plaque de montage selon la grille de fixation par exemple. – Utiliser impérativement tous les points de fixation indiqués. 2.
  • Página 74: Installation Électrique

    Installation électrique Remarques importantes Installation électrique Remarques importantes L’installation doit ƒ – toujours respecter les conditions d’utilisation indiquées dans les spécifications techniques (¶ 64) ; – répondre aux exigences de la norme EN 60204−1. Lors du choix du type de câble, tenir compte des points suivants : ƒ...
  • Página 75 Installation électrique Remarques importantes Danger ! Tension électrique dangereuse Le courant de fuite vers la terre (PE) est > 3.5 mA CA ou > 10 mA CC. Risques encourus : Mort ou blessures graves en cas de contact accidentel avec ƒ...
  • Página 76: Schéma De Câblage

    Installation électrique Schéma de câblage Schéma de câblage Avec les appareils série 9400 Montage standard Variante de montage F1...F3 F1...F3 X301 X111 X301 X112 X302 X302 X111 X112 SSP94FF005 SSP94FF005 Fig.6−1 Principe de câblage E94AZRPxxxx Filtre antiparasite E94AZPxxxxx Socle de montage pour module d’alimentation CC 9400 F1 ...
  • Página 77 Installation électrique Schéma de câblage Avec les appareils série i700 F1...F3 L1 L2 L3 X302 X100 X301 SSP94FF005 S2 Fig.6−2 Principe de câblage E94AZRPxxxx Filtre antiparasite E70ACPSxxxx4x Module d’alimentation CC i700 F1 ... F3 Fusibles Contacteur réseau EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 78: Données De Raccordement

    Installation électrique Données de raccordement Données de raccordement Réseau d’alimentation Bornier X301 Inscription Description Raccordement des phases réseau L1, L2, L3 Raccordement du conducteur de protection côté réseau avec cosse à œillet M5 SSP94FF006 Spécifications pour bornier Section max. de câble Couple de serrage [AWG] [Nm]...
  • Página 79: Opérations De Montage

    Installation électrique Opérations de montage Opérations de montage Avec les appareils série 9400 Pour raccorder le filtre : 1. Raccorder le câble de sortie du filtre (X302) sur le socle de montage du module d’alimentation. 2. Raccorder le câble réseau au bornier X301. 3.
  • Página 80 Installation électrique Opérations de montage EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 81 Contenido Acerca de esta documentación ........Información sobre la validez .
  • Página 82: Acerca De Esta Documentación

    Personal experto cualificado son aquellas personas que disponen de las cualificaciones adecuadas para realizar los trabajos necesarios para la instalación, montaje, puesta en marcha y operación del producto. ¡Sugerencia! Encontrará información y consejos sobre los productos de Lenze en el área de descargas en www.lenze.com Historia del documento Nº...
  • Página 83: Convenciones Utilizadas

    Acerca de esta documentación Convenciones utilizadas Convenciones utilizadas Tipo de información Marcación Ejemplos/indicaciones Escritura de números Separación de decimales Punto Por norma general se utiliza el punto para los decimales. Por ejemplo: 1234.56 Resalte del texto Nombre del programa » « Software para PC Por ejemplo: »Engineer«, »Global Drive Control«...
  • Página 84: Indicaciones Utilizadas

    Acerca de esta documentación Indicaciones utilizadas Indicaciones utilizadas Para indicar peligros e información importante, se utilizan en esta documentación los siguientes términos indicativos y símbolos: Instrucciones de seguridad Estructura de las instrucciones de seguridad: ¡Peligro! (indican el tipo y la gravedad del peligro) Texto indicativo (describe el peligro y da instrucciones para evitarlo) Pictograma y término indicativo...
  • Página 85: Instrucciones De Seguridad

    Todos los trabajos con y en componentes de accionamiento y ƒ automatización de Lenze sólo deben ser realizados por personal experto cualificado. Según IEC 60364 o resp. CENELEC HD 384 se trata de personas, ..que conocen la instalación, el montaje, la puesta en marcha y la operación del producto.
  • Página 86: Peligros Residuales

    Instrucciones de seguridad Peligros residuales Peligros residuales ¡Peligro! Tensión eléctrica peligrosa Todas las conexiones de potencia conducen una tensión eléctrica peligrosa tras la desconexión de la red durante 3 minutos. Posibles consecuencias: Muerte o lesiones peligrosas al entrar en contacto con las ƒ...
  • Página 87: Descripción Del Producto

    Descripción del producto Volumen de suministro Descripción del producto Volumen de suministro Pos. Descripción Filtro RFI E94AZRPxxxx Instrucciones para el montaje Vista general SSP94FF001 Pos. Descripción Conexión del conductor de tierra X301 Borne de conexión a red L1 ... L3 X302 Cable de conexión al módulo de alimentación DC de 4 conductores Ayuda para la alineación de la base de montaje...
  • Página 88: Identificación

    Descripción del producto Identificación Identificación  Type: SSP94NF002  Código de tipo Serie Generación de productos Accesorios Tipo de filtro RFI para 9400 Power Supply Corriente nominal [A] Clase de voltaje 4 = 230 ... 400/500 V Condiciones de uso El uso de este filtro está...
  • Página 89: Datos Técnicos

    Datos técnicos Datos generales y condiciones de uso Datos técnicos Datos generales y condiciones de uso Conformidad y aprobaciones TP TC 020/2011 Compatibilidad Conformidad Eurasiática electromagnética de (TR TS 020/2011) TR TS: Reglamento Técnico productos técnicos de la Unión Aduanera TP TC 004/2011 Acerca de la seguridad Conformidad Eurasiática...
  • Página 90 Datos técnicos Datos generales y condiciones de uso Condiciones ambientales Climatología Almacenaje IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Transporte IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Funcionamiento IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Reducción de corriente de +45 ... +55 °C: 2.5 %/°C Altura de montaje 0 ...
  • Página 91: Datos Nominales

    Datos técnicos Datos nominales Datos nominales Tensión Rango de tensión Rango de frecuencia f [Hz] 3/PE AC 180 − 0 % ... 264 + 0 % 45 − 0 % ... 65 + 0 % 3/PE AC 320 − 0 % ... 440 + 0 % 45 −...
  • Página 92: Datos Mecánicos

    Datos técnicos Datos mecánicos Datos mecánicos Uso con 9400 SSP94FF002 Fig.4−1 Dimensiones [mm] Masa [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 93 Datos técnicos Datos mecánicos Uso con i700 SSP94FF002i7 Fig.4−2 Dimensiones [mm] Masa [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 94: Instalación Mecánica

    Instalación mecánica Indicaciones importantes Instalación mecánica Indicaciones importantes El lugar de montaje deberá corresponder siempre a las condiciones de uso ƒ indicadas en las características técnicas (¶ 89). en su caso tomar las medidas oportunas. La placa de montaje del armario de maniobra deberá cumplir con las ƒ...
  • Página 95: Colocación De Los Equipos

    Instalación mecánica Colocación de los equipos Colocación de los equipos Uso con 9400 SSP94FF003 Fig.5−1 Principio de colocación Montaje estándar: a un lado Variante de montaje: montaje superior E94AZxPxxxx Filtro E94APNExxxx Módulo de alimentación DC 9400 (hasta 36 A/18 kW con base de montaje E94AZPPxxxx) E94AZEX100 Punto de alimentación DC E94AZPxxxxx...
  • Página 96 Instalación mecánica Colocación de los equipos Uso con i700 SSP94FF003 S2 Fig.5−2 Principio de colocación Montaje: instalación supletoria E94AZxPxxxx Filtro (conexión a red: abajo, salida: arriba) E70ACPSxxxx4x Módulo de alimentación CC i700 E70AZEVE001 Borne CC i700 (solo para instalación distribuida) EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 97: Plantilla De Sujeción

    Instalación mecánica Plantilla de sujeción Plantilla de sujeción Uso con 9400 Para la fijación de los equipos recomendamos colocar un patrón de taladros roscados M5 en la placa de montaje. Con esta preparación es muy fácil fijar los equipos. De esta forma es posible colocar los tamaños de equipo 1, 2, ... n directamente uno al lado del otro.
  • Página 98: Pasos Para El Montaje

    Instalación mecánica Pasos para el montaje Pasos para el montaje Uso con 9400 Para el montaje proceda de la siguiente manera: 1. Prepare en la placa de montaje los taladros roscados M5 según la plantilla de sujeción. – Utilice siempre todos los puntos de fijación preestablecidos. 2.
  • Página 99: Instalación Eléctrica

    Instalación eléctrica Indicaciones importantes Instalación eléctrica Indicaciones importantes La instalación debe realizarse siempre ƒ – conforme a las condiciones de uso indicadas en las características técnicas (¶ 89). – según EN 60204−1. Observar en la selección del tipo de cable: ƒ...
  • Página 100 Instalación eléctrica Indicaciones importantes ¡Peligro! Voltaje eléctrico peligroso La corriente de fuga a tierra (PE) es > 3.5 mA AC o > 10 mA DC. Posibles consecuencias: Muerte o lesiones graves al tocar el equipo en caso de fallo. ƒ Medidas de protección: Aplicar las medidas requeridas en la norma EN 61800−5−1.
  • Página 101: Esquema De Conexiones

    Instalación eléctrica Esquema de conexiones Esquema de conexiones Uso con 9400 Montaje estándar Variante de montaje F1...F3 F1...F3 X301 X111 X301 X112 X302 X302 X111 X112 SSP94FF005 SSP94FF005 Fig.6−1 Principio de conexión E94AZRPxxxx Filtro RFI E94AZPxxxxx Base de montaje del módulo de alimentación DC 9400 F1 ...
  • Página 102 Instalación eléctrica Esquema de conexiones Uso con i700 F1...F3 L1 L2 L3 X302 X100 X301 SSP94FF005 S2 Fig.6−2 Principio de conexión E94AZRPxxxx Filtro anti−radiación E70ACPSxxxx4x Módulo de alimentación CC i700 F1 ... F3 Fusibles Contactor de red EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 103: Datos De Conexión

    Instalación eléctrica Datos de conexión Datos de conexión Borne X301 Rotulación Descripción Conexión de las fases de red L1, L2, L3 Conexión para el cable de tierra del lado red con terminal de cable anular M5 SSP94FF006 Datos de bornes Sección de cable máx.
  • Página 104: Pasos Para El Montaje

    Instalación eléctrica Pasos para el montaje Pasos para el montaje Uso con 9400 Para conectar el filtro proceda de la siguiente manera: 1. Conectar cable de salida del filtro (X302) en la base de montaje del módulo de alimentación. 2. Conectar cable de red al borne X301. 3.
  • Página 105 Sommario Informazioni sul manuale ......... . Informazioni sulla validità...
  • Página 106: Informazioni Sul Manuale

    Per personale tecnico qualificato si intendono persone dotate delle necessarie qualifiche per lo svolgimento delle attività di preparazione, montaggio, messa in servizio e funzionamento del prodotto. Suggerimento: Per informazioni e ausili sui prodotti Lenze, consultare l’area Download all’indirizzo www.lenze.com Cronologia del documento N.
  • Página 107: Convenzioni Utilizzate

    Informazioni sul manuale Convenzioni utilizzate Convenzioni utilizzate Tipo di informazione Convenzione Esempi/Note tipografica Modalità di scrittura dei numeri Separatore decimali Punto Si utilizza in generale il punto come separatore dei decimali. Esempio: 1234.56 Evidenziazioni nel testo Nome di programma » « Software per PC Ad esempio: »Engineer«, »Global Drive Control«...
  • Página 108: Avvertenze Utilizzate

    Informazioni sul manuale Avvertenze utilizzate Avvertenze utilizzate segnalare pericoli informazioni importanti, nella presente documentazione sono riportati i seguenti simboli e parole di segnalazione: Note di sicurezza Struttura delle note di sicurezza: Pericolo! (indica il tipo e la gravità del pericolo) Testo della nota (descrive il pericolo e fornisce indicazioni su come può...
  • Página 109 Informazioni sul manuale Avvertenze utilizzate Note di sicurezza e istruzioni d’uso speciali Simbolo e parola di segnalazione Significato Warnings! Nota di sicurezza o istruzioni d’uso per il funzionamento secondo i requisiti UL o CSA. Le misure sono necessarie per soddisfare i requisiti della normativa UL o CSA.
  • Página 110: Informazioni Sulla Sicurezza

    Note generali di sicurezza Pericolo! La mancata osservanza delle seguenti misure fondamentali di sicurezza può provocare gravi danni a persone e cose. Relativamente ai componenti di azionamento e automazione Lenze, ƒ osservare quanto segue: utilizzare tali componenti esclusivamente in conformità agli usi preposti...
  • Página 111: Altri Pericoli

    Informazioni sulla sicurezza Altri pericoli Altri pericoli Pericolo! Tensione elettrica pericolosa Tutti i collegamenti di potenza presentano una tensione elettrica pericolosa fino a 3 minuti dopo la disinserzione dalla rete. Possibili conseguenze: Morte o gravi lesioni in caso di contatto con i collegamenti di ƒ...
  • Página 112: Descrizione Del Prodotto

    Descrizione del prodotto Oggetto della fornitura Descrizione del prodotto Oggetto della fornitura Pos. Descrizione Filtro RFI E94AZRPxxxx Istruzioni di montaggio Panoramica SSP94FF001 Pos. Descrizione Collegamento conduttore di protezione X301 Morsetto di collegamento alla rete L1 ... L3 X302 Cavo di collegamento al modulo alimentatore DC a quattro conduttori Guida per base di montaggio Targhetta EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 113: Identificazione

    Descrizione del prodotto Identificazione Identificazione  Type: SSP94NF002  Codice di identificazione Serie prodotto Versione Accessori Tipo filtro RFI Per modulo alimentatore DC 9400 Corrente nominale [A] Classe di tensione 4 = 230 ... 400/500 V Condizioni di utilizzo L’utilizzo di questo filtro è consentito con dispositivi della serie 9400 e i700 a partire dalle versioni seguenti: E94APNE0104 ˘...
  • Página 114: Dati Tecnici

    Dati tecnici Dati generali e condizioni di impiego Dati tecnici Dati generali e condizioni di impiego Conformità e omologazione TP TC 020/2011 Compatibilità Conformità euroasiatica elettromagnetica degli (TR ZU 020/2011) TR ZU: Regolamento tecnico apparecchi tecnici dell’unione doganale TP TC 004/2011 Informazioni sulla Conformità...
  • Página 115 Dati tecnici Dati generali e condizioni di impiego Condizioni ambientali Clima Stoccaggio IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Trasporto IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Funzionamento IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Riduzione di corrente da +45 a +55 °C: 2.5 %/°C Altitudine di 0 ...
  • Página 116: Dati Nominali

    Dati tecnici Dati nominali Dati nominali Rete Tensione Campo di tensione Campo di frequenza f [Hz] 3/PE AC 180 − 0 % ... 264 + 0 % 45 − 0 % ... 65 + 0 % 3/PE AC 320 − 0 % ... 440 + 0 % 45 −...
  • Página 117: Dati Meccanici

    Dati tecnici Dati meccanici Dati meccanici Utilizzo con 9400 SSP94FF002 Fig.4−1 Dimensioni [mm] Peso [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 118: Utilizzo Con I700

    Dati tecnici Dati meccanici Utilizzo con i700 SSP94FF002i7 Fig.4−2 Dimensioni [mm] Peso [mm] [kg] 360 ±5 350 ±5 E94AZRP0084 430 ±5 420 ±5 E94AZRP0294 EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 119: Installazione Meccanica

    Installazione meccanica Note importanti Installazione meccanica Note importanti Il luogo di montaggio deve essere sempre conforme alle condizioni di ƒ impiego riportate nei dati tecnici (¶ 114). Se necessario, adottare misure aggiuntive. La piastra di montaggio dell’armadio elettrico deve presentare le seguenti ƒ...
  • Página 120: Disposizione Delle Apparecchiature

    Installazione meccanica Disposizione delle apparecchiature Disposizione delle apparecchiature Utilizzo con 9400 SSP94FF003 Fig.5−1 Principio di assegnazione Montaggio standard: montaggio a lato Variante di montaggio: montaggio sopra E94AZxPxxxx Filtro E94APNExxxx Modulo alimentatore DC 9400 (fino a 36 A/18 kW con base di montaggio E94AZPPxxxx) E94AZEX100 Unità...
  • Página 121 Installazione meccanica Disposizione delle apparecchiature Utilizzo con i700 SSP94FF003 S2 Fig.5−2 Principio di assegnazione Montaggio: a fianco E94AZxPxxxx Filtro (alimentazione di rete: sotto, uscita: sopra) E70ACPSxxxx4x Modulo alimentatore DC i700 E70AZEVE001 Morsetto DC i700 (solo in caso di installazione distribuita) EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 122: Griglia Di Fissaggio

    Installazione meccanica Griglia di fissaggio Griglia di fissaggio Utilizzo con 9400 Raccomandiamo di preparare la piastra di montaggio riportando la griglia dei fori di fissaggio M5 dell’apparecchiatura. In tal modo sarà più semplice fissare i dispositivi. Le taglie 1, 2, ... n possono così essere installate una dietro l’altra. SSP94NF311 Fig.5−3 Dimensioni [mm]...
  • Página 123: Procedura Di Montaggio

    Installazione meccanica Procedura di montaggio Procedura di montaggio Utilizzo con 9400 Per il montaggio, procedere come segue: 1. Eseguire i fori filettati M5 sulla piastra di montaggio, in base alla griglia di fissaggio. – Utilizzare sempre tutti i punti di fissaggio prestabiliti. 2.
  • Página 124: Installazione Elettrica

    Installazione elettrica Note importanti Installazione elettrica Note importanti L’installazione deve ƒ – essere sempre conforme alle condizioni di impiego riportate nei dati tecnici (¶ 114). – essere eseguita secondo la normativa EN 60204−1. Nella selezione del tipo di cavo osservare quanto segue: ƒ...
  • Página 125 Installazione elettrica Note importanti Pericolo! Tensione elettrica pericolosa La corrente dispersa verso terra (PE) è > 3,5 mA AC o > 10 mA DC. Possibili conseguenze: Morte o gravi lesioni in seguito a contatto del dispositivo in caso ƒ di guasto. Misure di protezione: Applicare le misure richieste secondo la norma EN 61800−5−1.
  • Página 126: Schema Di Collegamento

    Installazione elettrica Schema di collegamento Schema di collegamento Utilizzo con 9400 Montaggio standard Variante di montaggio F1...F3 F1...F3 X301 X111 X301 X112 X302 X302 X111 X112 SSP94FF005 SSP94FF005 Fig.6−1 Principio di collegamento E94AZRPxxxx Filtro RFI E94AZPxxxxx Base di montaggio modulo alimentatore DC 9400 F1 ...
  • Página 127 Installazione elettrica Schema di collegamento Utilizzo con i700 F1...F3 L1 L2 L3 X302 X100 X301 SSP94FF005 S2 Fig.6−2 Principio di collegamento E94AZRPxxxx Filtro RFI E70ACPSxxxx4x Modulo alimentatore DC i700 F1 ... F3 Fusibili Contattore di rete EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 128: Dati Di Collegamento

    Installazione elettrica Dati di collegamento Dati di collegamento Rete Morsettiera X301 Siglatura Descrizione Collegamento delle fasi di alimentazione L1, L2, L3 Connessione per il conduttore di protezione (PE) con terminale ad anello M5 SSP94FF006 Dati dei morsetti Sezione max. conduttore Coppia di serraggio [AWG] [Nm]...
  • Página 129: Procedura Di Montaggio

    Installazione elettrica Procedura di montaggio Procedura di montaggio Utilizzo con 9400 Per collegare il filtro, procedere come segue: 1. Collegare il cavo di uscita del filtro (X302) alla base di montaggio del modulo alimentatore. 2. Collegare il cavo di alimentazione al morsetto X301. 3.
  • Página 130 Installazione elettrica Procedura di montaggio EDK94AZRP DE/EN/FR/ES/IT 7.0...
  • Página 132 ã M © 01/2015 Lenze Automation GmbH Service Lenze Service GmbH Postfach 10 13 52, D−31763 Hameln Breslauer Straße 3, D−32699 Extertal Hans−Lenze−Str. 1, D−31855 Aerzen Germany Germany +49 5154 82−0 008000 2446877 (24 h helpline) Ê Ê +49 5154 82−2800 +49 5154 82−1112...

Este manual también es adecuado para:

E94azrp0084E94azrp0294

Tabla de contenido
