VESDA-E VEA-040-A00 Guía del producto
2.3

Panel frontal:

El detector VEA-040-A00 proporciona la siguientes información y funciones de control:
LED de estado: Alerta, Acción, Fuego 1 y Fuego 2, Desactivado, Fallo y Alimentación.
l
Controles: Botón Restablecer/desactivar.
l
2.3.1

LED de estado

El detector VESDA-E VEA-040-A00 incluye una serie de indicadores LED que se iluminan cuando se
cumplen sus respectivas condiciones de activación.
LED
Fuego 2
Fuego 1
Acción
Alerta
Desactivado
Fallo
Alimentación
Notas:
Los indicadores LED se prueban durante el ciclo de encendido. Para probar manualmente los LED,
l
ejecute la prueba de indicadores mediante Xtralis VSC o iVESDA.
2.3.2 Botón RESTABLECER/DESACTIVAR
Al restablecer el detector, se desbloquean todas las alarmas y fallos bloqueados, se restablecen los relés a
su estado normal y se borra la lista de eventos activos en Xtralis VSC o iVESDA.
Para restablecer el detector, pulse una vez este botón.
l
Para ayudar a determinar la ubicación de un incendio, al restablecer el sistema y si este se encuentra en
estado de prealarma, el detector iniciará una exploración de humo en todas las ubicaciones de muestreo. Si
se restablece el sistema y no hay ninguna condición de alarma, el detector realizará una exploración de flujo
para garantizar que no haya condiciones de fallo de flujo restantes. El progreso de la exploración de flujo se
puede observar mediante la pantalla de estado detallada de Xtralis VSC (consulte la sección 8.1.1 en la
página 103) y, si es necesario, se puede cancelar la exploración de flujo mediante Xtralis VSC.
6

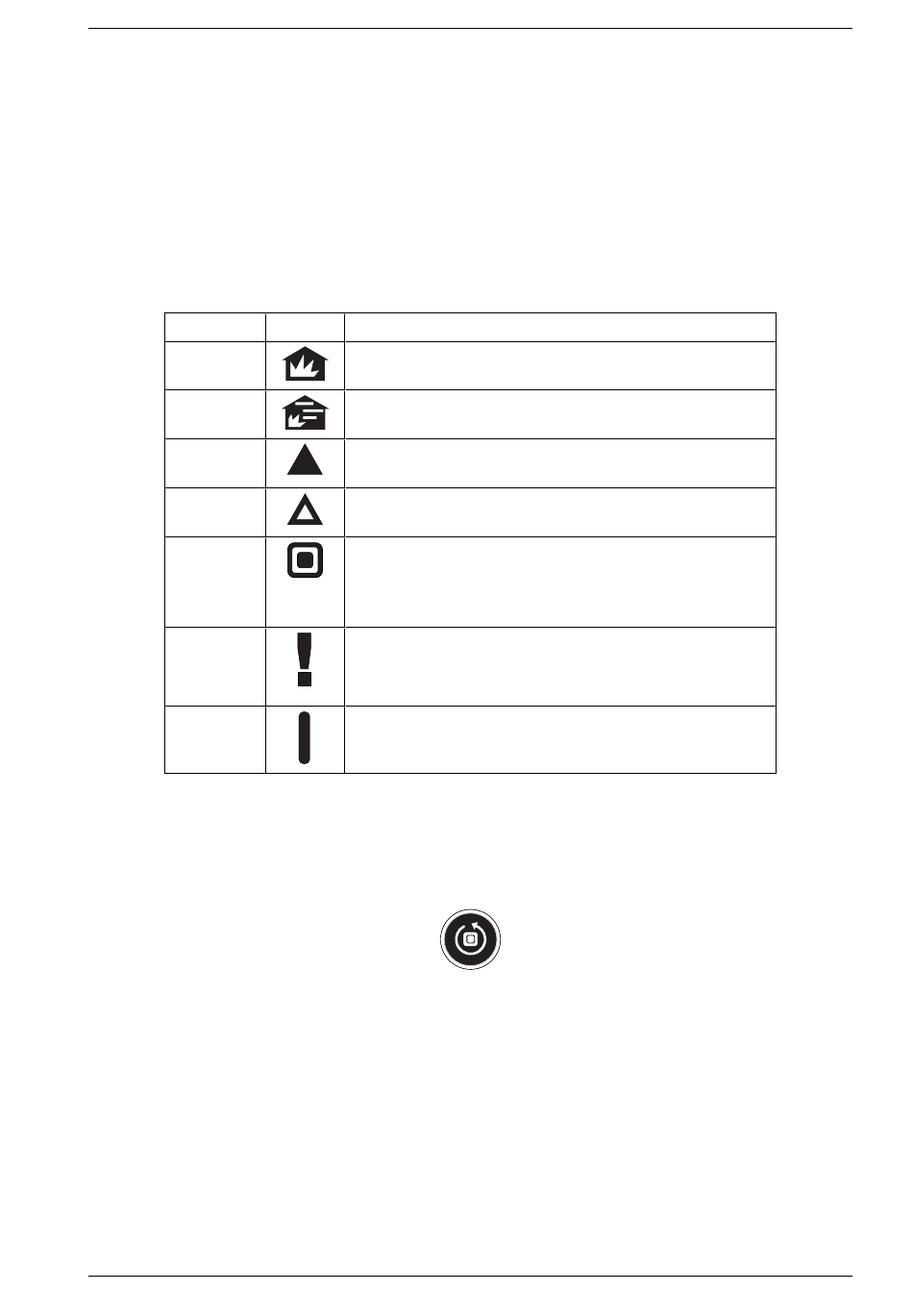

Tabla 2-1: Indicadores LED
Símbolo Descripción
El LED Fuego 2 se enciende cuando se alcanza el umbral de
alarma de Fuego 2.
El LED Fuego 1 se enciende cuando se alcanza el umbral de
alarma de Fuego 1.
El LED Acción se enciende cuando se alcanza el umbral de
Acción.
El LED Alerta se enciende cuando se alcanza el umbral de
Alerta.
El LED DESACTIVADO se enciende de forma continua
cuando el detector está desactivado y parpadea una vez
cada dos segundos cuando el detector se encuentre en el
modo de espera.
El LED FALLO se enciende cuando se detecta un fallo.
Consulte el capítulo 8 para obtener información sobre la
resolución de problemas.
El LED ALIMENTACIÓN se enciende cuando el detector
recibe alimentación.
Figura 2-2: Botón Restablecer/desactivar
