A.1.9 Montaje del módulo de relé local StaX directamente en la
superficie de montaje
El módulo de relé local StaX se puede montar justo encima o debajo del detector. Se ha proporcionado un
espaciador para ayudar a colocar el módulo de relé local StaX en relación con el detector.
Para obtener directrices generales de posición de montaje, consulte la sección 4.2 en la página 23.
Procedimiento de montaje
1. Retire la puerta y el tablero del módulo de relé local StaX.
2. Coloque el espaciador del soporte de montaje sobre el detector (Figura A-10).

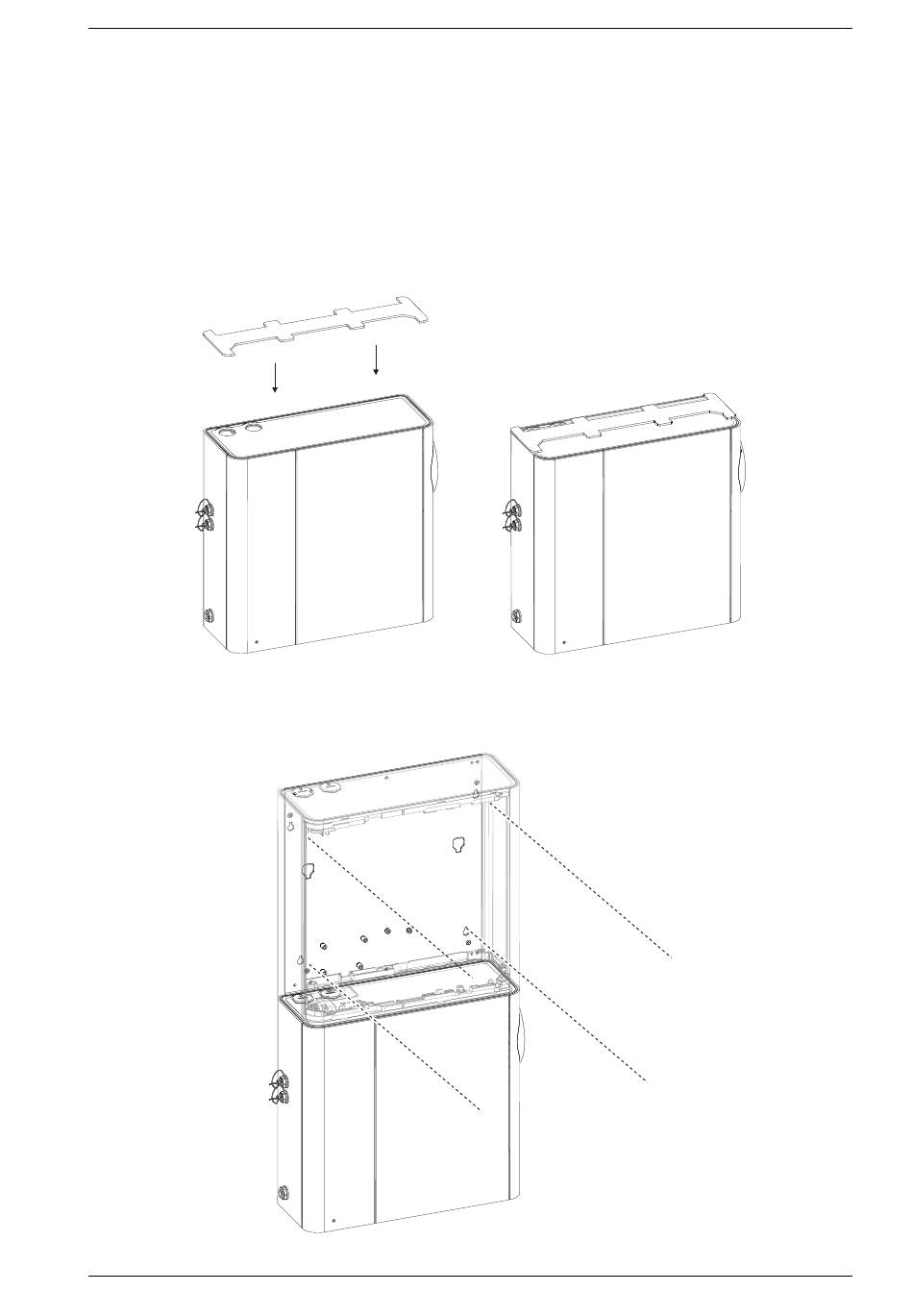

Figura A-10: Colocación del espaciador del soporte de montaje sobre el detector
3. Coloque el módulo de relé local StaX sobre el detector. Marque las posiciones de los cuatro orificios guía
en la superficie de montaje a través de los orificios de la parte posterior del módulo de relé local StaX.
114
Figura A-11: Colocación de la plantilla de montaje
