6. Inserte el tercer y el cuarto tornillo de montaje, y apriete los cuatro (Figura A-14).
A.1.10 Cableado
Nota: Consulte la sección 4.3.12 para obtener más información sobre la conectividad del sistema.
Cableado interno
El PCA de relé del módulo de relé local StaX proporciona puntos de conexión externos para los relés.
1 2 3 4
Cableado del sistema
Consulte la Figura A-16 para obtener instrucciones del cableado del módulo de relé local StaX al detector
VEA.
Datos: realice la conexión desde el conector DATA (C) del detector a cualquier conector DATA (C) del
l
PCA de distribución del módulo de relé local StaX. (Consulte la Figura A-16).
Alimentación: realice la conexión desde el conector EXP PWR (B) del detector al conector PWR IN (A)
l
del módulo de relé local StaX.
116

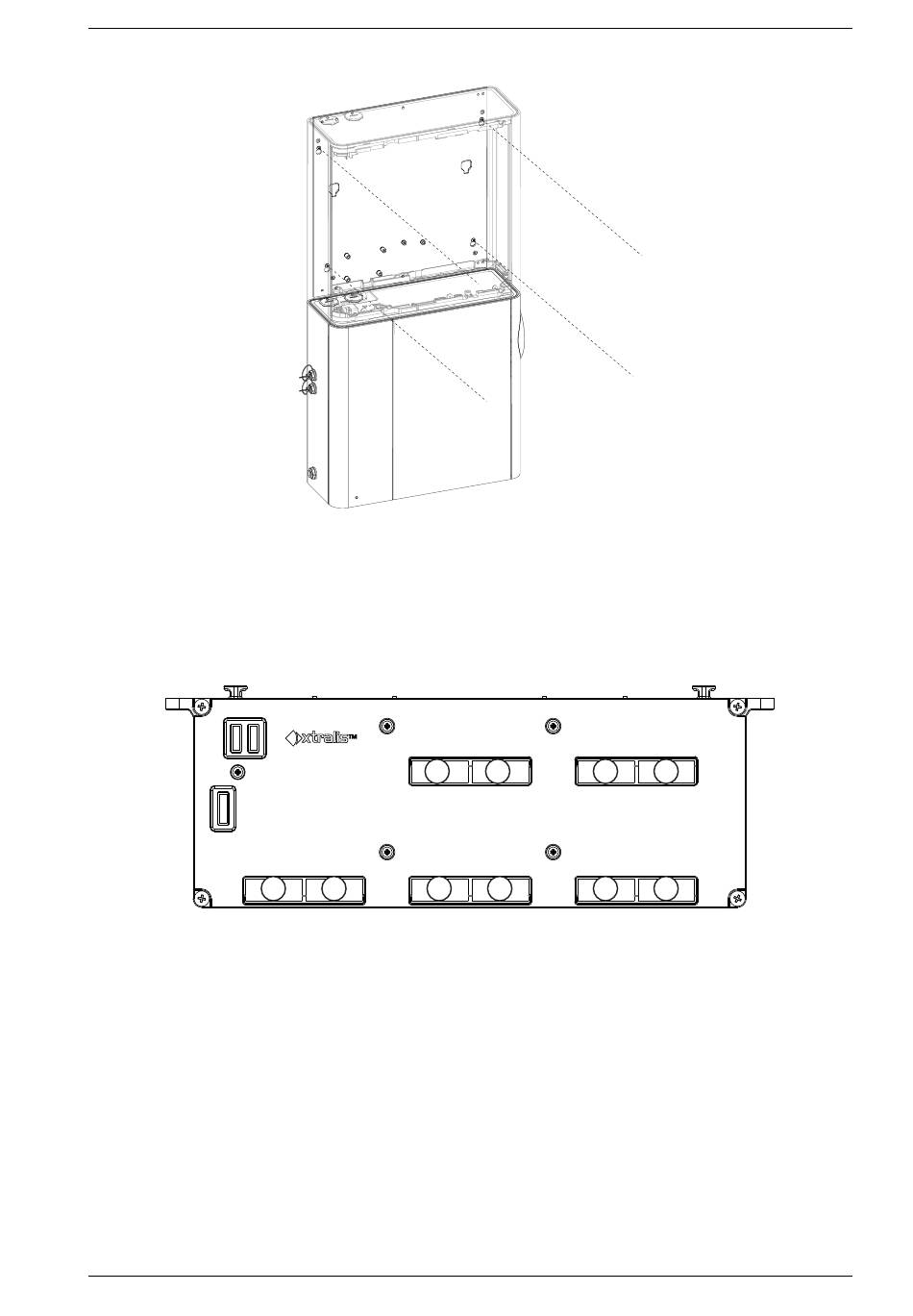

Figura A-14: Apriete de los tornillos de montaje
40 39 38 37
10
5 6 7 8 9 10 11 12 13 14 15 16
1 2 3
Figura A-15: PCA de relé del módulo de relé local StaX
36 35 34 33 32 31 30 29 28 27 26 25
9 8
17 18 19 20 21 22 23 24
4 5
7
6
