VESDA-E VEA-040-A00 Guía del producto
Precaución: No inserte NINGÚN objeto en los puertos de entrada, excepto el tubo de diámetro normal. Esto
evitará daños en la instalación.
No pegue con adhesivo los tubos de calibre estrecho en ninguna parte de la red de tubos, incluidas las
entradas del detector. Los tubos se pueden unir mediante las juntas adecuadas.
Asegúrese de que los tubos estén completamente insertados en las entradas de los tubos del detector.
Para cortar los tubos, se debe utilizar el cortador de tubo suministrado o una herramienta similar. Asegúrese
de que los tubos se corten dejando el extremo del tubo con forma circular. No utilice herramientas, como
cortadores de cuchilla lateral, que puedan aplastar el tubo durante el corte y dejar el extremo del tubo con una
forma ovalada. Si el extremo del tubo presenta una forma ovalada, esto puede causar una fuga de aire, ya que
puede ser difícil insertarlo correctamente. Esto podría afectar posteriormente a la normalización del flujo de
aire y provocar errores en las pruebas de puntos de muestreo.

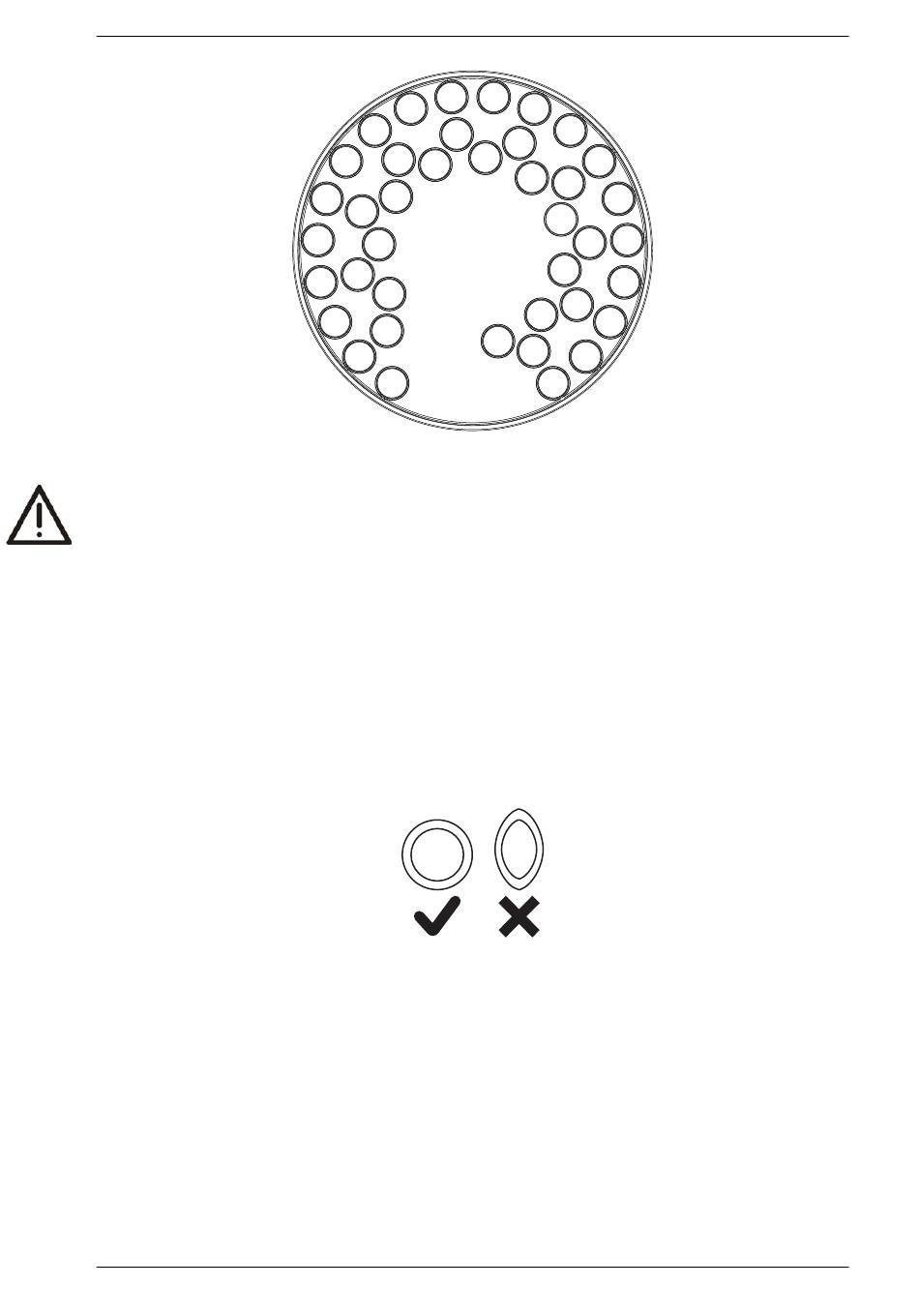

En el diagrama siguiente, se muestran extremos de tubos cortados correcta e incorrectamente.
Figura 3-4: Extremos de tubos cortados correcta e incorrectamente
3.1.4 Administración del aire de escape
El aire se expulsa del detector por el puerto de escape ubicado en el lado izquierdo de la carcasa de la unidad.
Consulte la Figura 4-2.
18
19 21
17
15
18
20
14
13
16
12
11
10
9
8
6
7
4
5
2
3
1
Figura 3-3: Numeración de las entradas
