Montaje

El detector VEA-040-A00 debe montarse en posición vertical sobre una superficie sólida. No monte el
detector con una orientación lateral o invertida.
Asegúrese de que hay suficiente espacio libre para montar el detector (Figura 4-4), anotando la ubicación de
los tubos de muestreo de aire y los puntos de entrada de cables. La instalación debe proporcionar suficiente
movimiento en todos los tubos de calibre estrecho y los conductos eléctricos para permitir un montaje y un
desmontaje sencillos.
A
C
www.xtralis.com
B

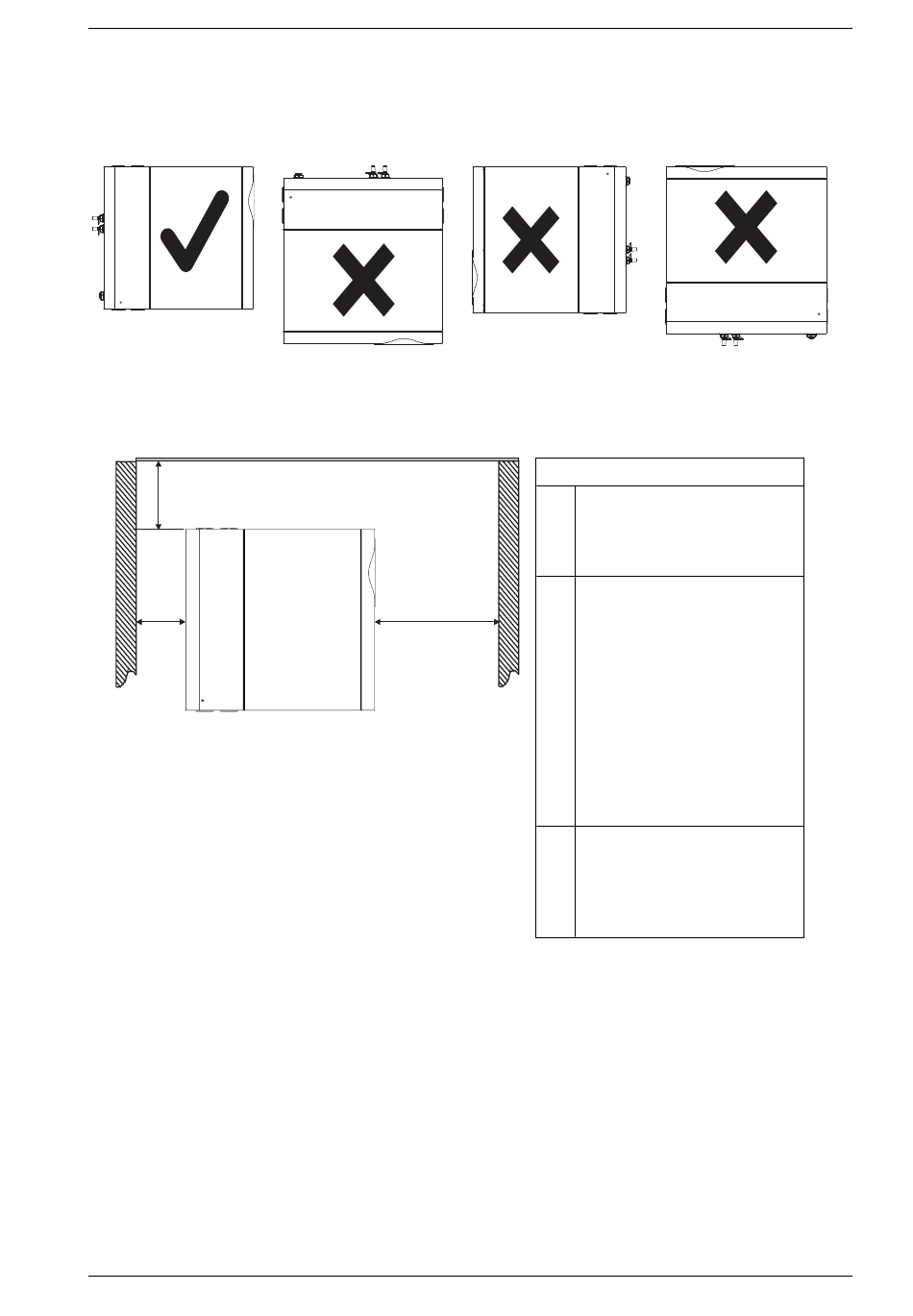

Figura 4-4: Ubicación de montaje
VESDA-E VEA-040-A00 Guía del producto
Leyenda
A Mín. 50 mm (2 pulg.) entre el
nivel del techo y la parte
superior del detector (si está
instalado).
B Se requiere un espacio mínimo
de 500 mm (20 pulg.) entre el
lado derecho del detector y una
pared u obstrucción.
Soporte de montaje:
Consulte la sección 4.2.2 para
obtener más información.
Montaje directo:
Consulte la sección 4.2.3 para
obtener más información.
C Se necesita un espacio mínimo
de
150 mm entre el lado izquierdo
del detector y una pared u
obstrucción.
