VESDA-E VEA-040-A00 Guía del producto
4.3.6 Relés
Los relés, ubicados en la tarjeta del procesador principal, se conectan al panel de control de alarma de
incendio (FACP, por sus siglas en ingles) para comunicar fallos, alarmas y estados de desactivación. Los
relés se pueden programar mediante Xtralis VSC. Los relés 3 y 6 se configuran permanentemente para Fallo
urgente y Fuego 1 respectivamente. En la Tabla 4-2 mostrada a continuación, se indican las asignaciones
predeterminadas de funciones (condiciones) de los relés y se resume el comportamiento de cada relé. En la
sección 5.5.10, se describe cómo configurar el comportamiento de los relés mediante Xtralis VSC. Se pueden
asignar más de una condición a un relé.
Relé de Fuego 1
Si se va a utilizar un relé de detector para señalizar una alarma de incendio en el panel de control de alarma de
incendio (FACP, por sus siglas en inglés), debe utilizarse el relé de Fuego 1.

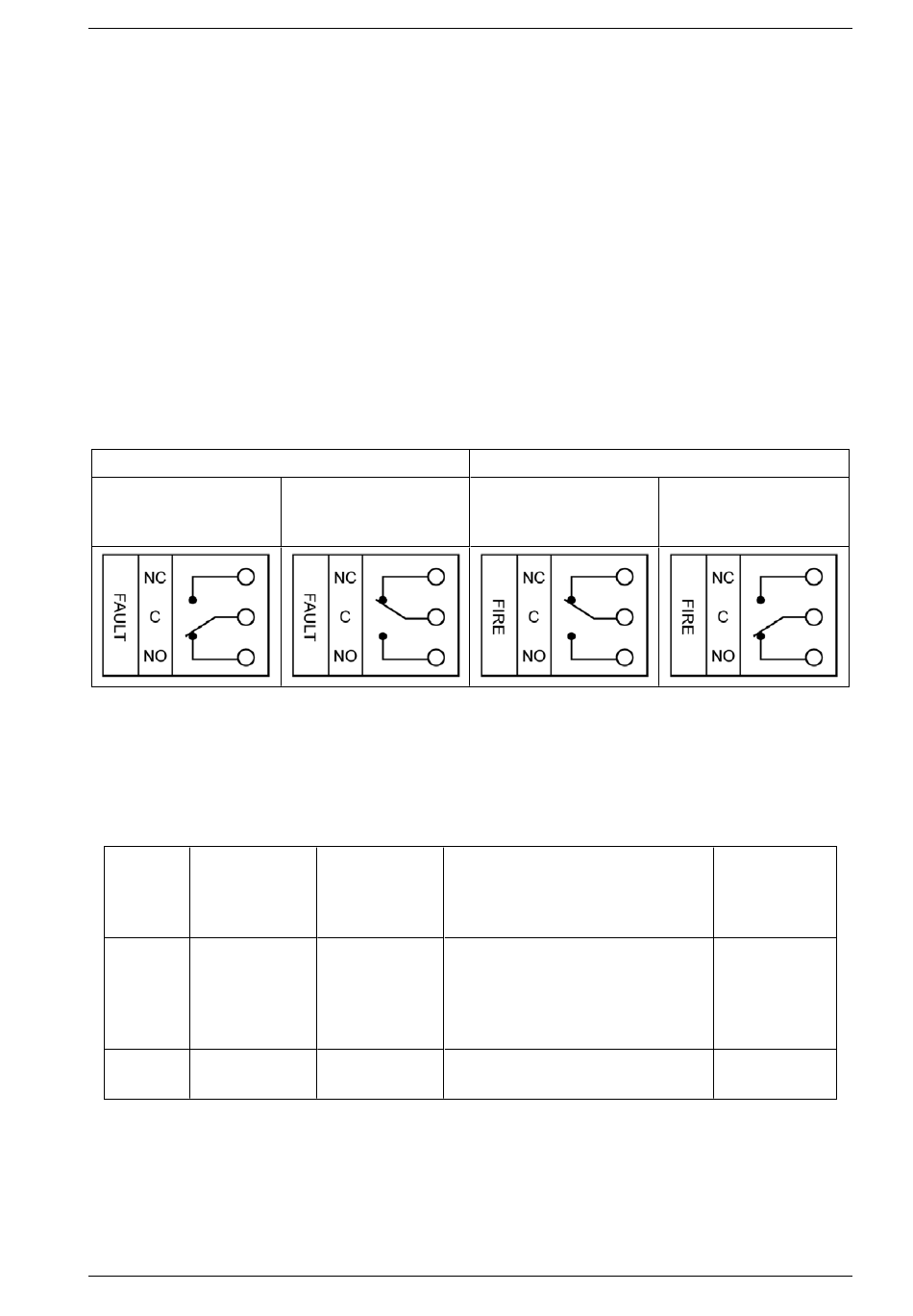

Terminales de relé de Fallo y Fuego 1
Los relés de Fallo urgente y menor se activan durante el funcionamiento normal mientras que el relé de Fuego
1 solo se activa cuando se detecta un Fuego 1. El funcionamiento de los relés se resume en la siguiente tabla.
Relé de FALLO URGENTE
Sin fallo
(activado)
Asignación y comportamiento de los relés
Los relés 1, 2, 4, 5 y 7 se pueden configurar completamente. Por ejemplo, el relé 5 se puede configurar
l
para que se desactive en Alerta.
Los relés 3 y 6 se establecen permanentemente en Fallo urgente y Fuego 1 respectivamente. A estos
l
relés se les pueden asignar condiciones adicionales.
N.º de Asignación
relé predeterminada
1 Desactivar
(aislar) y en
espera
2 Fallo menor
34
Tabla 4-1: Funcionamiento típico del relé
Fallo
o estado sin
alimentación
Tabla 4-2: Asignaciones de relés predeterminadas
Fijo de forma Descripción de la configuración
predeterminada predeterminada
en Activado
normalmente
No Se activa cuando un operador
desactiva (aísla) el detector.
También se activa cuando el
operador establece el detector en el
modo en espera.
Sí Se desactiva cuando se detecta un
fallo menor.
Todos los demás relés
Sin fuego
(desactivado)
Fuego
Capacidad de
configuración
Completamente
configurable
Completamente
configurable
