NL

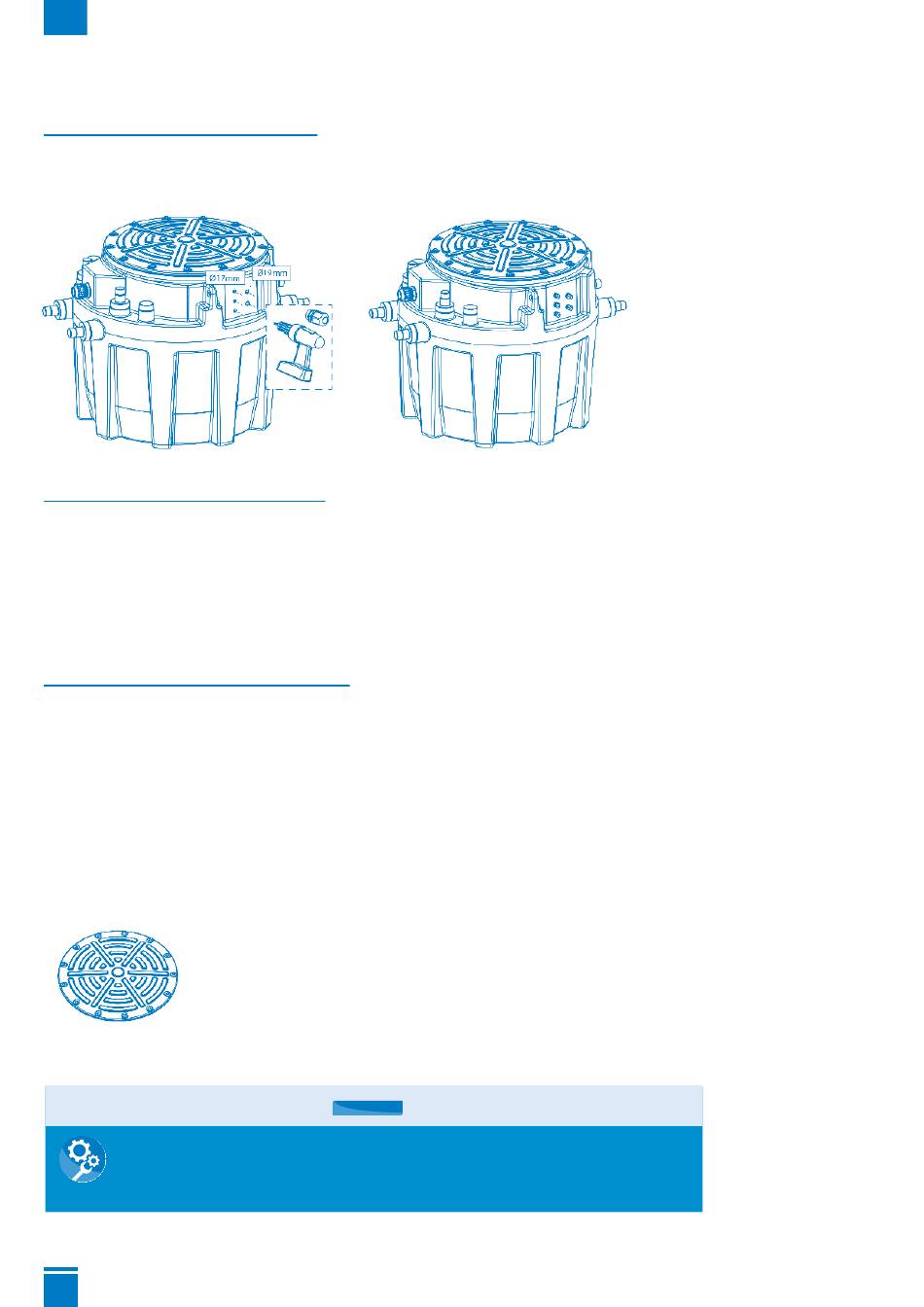

4.2.2 Kabeluitgang

Bij een op de vloer geplaatste installatie:
SANIFOS 110, SANIFOS 250 en SANIFOS
® ®
Gebruik van de wartels:
zijuitgang voor de kabels op het reservoir.
Op SANIFOS 500, 5 voorgeboorde gaten:
®
Doorgang van de vlotterkabels door de PG 11-wartels:
• Maak een boorgat van ø 17 mm
• Plaats de wartel met een siliconen draad.
• Draai de moer binnenin vast
Doorgang van de motorkabels door de PG 13-wartels:
• Maak een boorgat van ø 19 mm
• Plaats de wartel met een siliconen draad.
• Draai de moer binnenin vast
Bij ondergrondse plaatsing van de installatie:
Gebruik van de ontluchting:
250 en SANIFOS
SANIFOS
®
• Zaag één van de ontluchtingsopeningen af (2 mogelijke openingen).
• Steek de kabel(s) door één van de uitgangen van het ontluchtigsreservoir.
• Leid de kabels van de opvoerinstallatie met een pvc-leiding met een diameter van 75 mm naar de stroombron.

4.3 Montage van het reservoirdeksel

Montage van de O-ring van het reservoirdeksel
• Zorg ervoor dat het oppervlak van het deksel dat op de pakking rust schoon is.
• Plaats het deksel en monteer de schroeven.
• Draai de schroeven vast met een koppel van 5 Nm in de volgorde zoals aangegeven in onderstaande afbeelding.
13
2
11
6
8
Aanhaalkoppel
10
4 5 Nm
3
9
7
5
12
12
1

4.4 Ontluchting

PAS OP
Onvoldoende ontluchting.Risico dat de opvoerinstallatie niet werkt!
➜ De ontluchting moet vrij blijven
➜ Blokkeer de ontluchtingsuitlaat niet
➜ Installeer geen luchtaanzuigventiel (diafragmaventiel).
WAARSCHUWING
98
500
®
500
®
PAS OP
GEVAAR
GEVAAR
WAARSCHUWING
