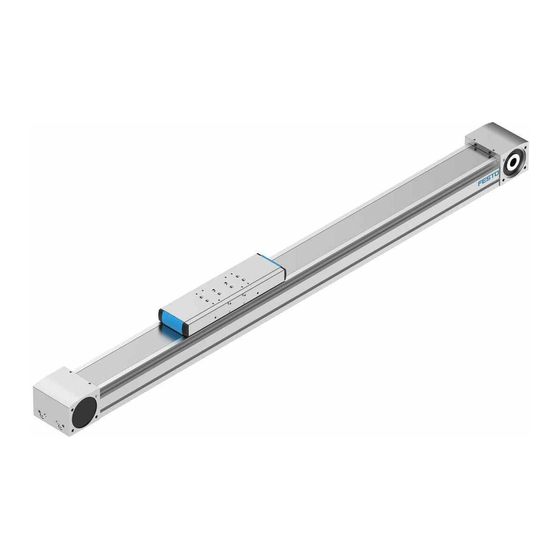

Zahnriemenachse
Toothed belt axis
ELGA-TB-G/-KF/-RF
de
Bedienungs­
anleitung
en
Operating
instructions
es
Instrucciones
de utilización
fr
Notices
d'utilisation
it
Istruzioni per
l'uso
zh
8042699
1502c
[8042700]

Publicidad

Tabla de contenido
loading

Manuales relacionados para Festo ELGA-TB-G

Resumen de contenidos para Festo ELGA-TB-G

  • Página 1 Zahnriemenachse Toothed belt axis ELGA-TB-G/-KF/-RF Bedienungs­ anleitung Operating instructions Instrucciones de utilización Notices d’utilisation Istruzioni per l’uso 8042699 1502c [8042700]...
  • Página 2 ......... . Español – Eje accionado por correa dentada ELGA-TB-G/-KF/-RF .

  • Página 3: Tabla De Contenido

    ............. . . Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 4: Aufbau

    ELGA-TB-G/-KF/-RF Aufbau ELGA-TB-G Gewinde/Zentrierungen für Fußbefestigung Abdeckband Antriebshohlwelle (verdeckt) Profilgehäuse mit Gleitführung Gewinde für Motoranbausatz Gewinde für optionale Schaltfahne Gewinde/Zentrierungen für Anbauelemente Nuten für Näherungsschalter Schlitten Nuten für Befestigung/Zubehör Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 5 ELGA-TB-G/-KF/-RF ELGA-TB-KF Gewinde/Zentrierungen für Fußbefestigung Profilgehäuse mit Kugelführung Antriebshohlwelle (verdeckt) Gewinde für optionale Schaltfahne Gewinde für Motoranbausatz Nuten für Näherungsschalter Gewinde/Zentrierungen für Anbauelemente Nuten für Befestigung/Zubehör Schlitten Nachschmieröffnung Abdeckband Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 6 Antriebshohlwelle (verdeckt) Gewinde für optionale Schaltfahne Gewinde für Motoranbausatz Nuten für Näherungsschalter Gewinde/Zentrierungen für Anbauelemente Nuten für Befestigung/Zubehör Schlitten Nachschmieröffnung Abdeckband 1) nicht bei ELGA-…-F1 2) bei ELGA-…-F1 Nuten nur auf der Unterseite Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 7: Sicherheit

    Qualifikation des Fachpersonals Nur qualifiziertes Fachpersonal darf den Einbau, die Inbetriebnahme, die Wartung und den Ausbau der Achse durchführen. Das Fachpersonal muss mit der Installation von elektrischen und pneumatischen Steuerungssystemen vertraut sein. Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 8: Funktion

    Funktion Der Zahnriemen auf der Antriebshohlwelle übersetzt die Drehbewegung des Motors in eine Linearbewe­ gung. Dadurch bewegt sich der Schlitten vor und zurück. Der Schlitten ist gleitgeführt (ELGA-TB-G), kugelgeführt (ELGA-TB-KF) bzw. rollengeführt (ELGA-TB-RF). Die Referenzposition des Schlittens kann mit Hilfe von Zubehör abgefragt werden (è 5.1.3 Zubehör montieren).

  • Página 9: Achse Montieren

    Bei Portalaufbauten ist zusätzlich auf Parallelität bzw. Produkt­ höhe in der Ausrichtung der Achsen zu achten. Fig. 7 Für weitere Informationen an den lokalen Service von Festo wenden. • Erforderliche Stützabstände berücksichtigen (è 13 Kennlinien). Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 10: Anbauelemente Montieren

    Momentenbelastung um die Längsachse. • Achse bei hohen Belastungen mit weiteren Befestigungselementen am Profil befes­ tigen. • Befestigungselemente oder Zubehör wählen (è www.festo.com/catalogue). • Befestigungselemente außerhalb des Verfahrbereichs montieren (Kollisionen vermeiden). • Achse befestigen. • Schrauben gleichmäßig festdrehen.
  • Página 11 • Anbauelement mit Schrauben und Zentrierhülsen am Schlitten befestigen. Maximale Einschraubtiefe D und Anziehdrehmoment beachten (è Tab. 2). Fig. 12 Baugröße Schraube Max. Einschraubtiefe D [mm] 12,5 Anziehdrehmoment [Nm] Zentrierung H7 G, KF [mm] KF, RF [mm] Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 12: Zubehör Montieren

    • Verschmutzungen vermeiden: – Nutabdeckungen in allen ungenutzten Nuten verwenden (è www.festo.com/catalogue). – Sperrluft anschließen. Das ist an allen vier Achsseiten mög­ lich. Dazu Gewindestift 3 am Deckel entfernen und Druck­ luft anschließen. Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 13: Inbetriebnahme

    Prüfung des Gesamtverhaltens. Folgende Anforderungen prüfen: – Schlitten durchfährt den vorgese­ henen Verfahrzyklus komplett. – Schlitten stoppt, sobald ein End­ schalter erreicht ist. Nach erfolgreicher Probefahrt ist die Achse für den Betrieb bereit. Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 14: Wartung

    • Zahnriemen nach 1000 km Laufstrecke und anschließend alle 500 km Laufstrecke auf Verschleiß prüfen (z. B. Zahnriemenabrieb). • Bei Anzeichen von Verschleiß des Zahnriemens die Achse an Festo schicken oder Service von Festo kontaktieren (è 8 Ausbau und Reparatur).
  • Página 15 ELGA-TB-G/-KF/-RF Schmierung der Führung (ELGA-TB-KF/-RF) Das Schmieren der Achse ELGA-TB-G mit Gleitführung ist nicht notwendig. Abdeckband Deckel Nachschmieröffnungen Schraube Fig. 16 1. Belastungsvergleichsfaktor f mit Hilfe der Formel für kombinierte Belastungen berech­ nen (è 12 Technische Daten) 2. Schmierintervall S ablesen (è...

  • Página 16: Ausbau Und Reparatur

    • Hinweise zum Transport beachten (è 4 Transport). • Motorleitungen und Befestigungsschrauben entfernen. Im Reparaturfall: • Achse an Festo schicken oder Service von Festo kontaktieren (è www.festo.com). Festo führt die erforderlichen Reparaturen, Feinabstimmungen und Prüfungen durch. Informationen über Ersatzteile und Hilfsmittel (è www.festo.com/spareparts).

  • Página 17: Zubehör

    Fettpresse mit Nadel-Spitzmundstück 647958/LUB-1 Düsenrohr, Ausgang axial 647959/LUB-1-TR-I Düsenrohr, Ausgang radial 647960/LUB-1-TR-L Wälzlagerfett, ELGA-TB-KF LUB-KC1 von Festo ELGA-TB-RF(-F1) Ölpresse 8041022/AZTP-S-L Ölkartusche 8041024/AZLO-H1-C-10 Öl Elkalub VP 916, Fa. Chemie-Technik, Vöhringen 1) (è Ersatzteilkatalog unter www.festo.com/spareparts) Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 18: Störungsbeseitigung

    Controller falsch eingestellt Parameter ändern. Mangelschmierung an Rollenfüh­ Achse schmieren (è 7 Wartung). rung Führung defekt Achse an Festo schicken oder den loka­ Zahnriemen/Führung oder Abdeck­ len Service von Festo kontaktieren. bandumlenkungen verschlissen Schlitten bewegt Kupplung dreht durch. Montage Motoranbausatz prüfen sich nicht.

  • Página 19: Technische Daten

    ±0,08 Vorschubkonstante [mm/U] Umgebungstemperatur [°C] –10 … +60 Schutzart IP00 IP40 1) Zur Dimensionierung steht die Auslegungssoftware PositioningDrives zur Verfügung (è www.festo.com/sp). 2) Gemessen bei einer Geschwindigkeit von 0,2 m/s (mit Abdeckband). Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 20 4,59 x 10 9,14 x 10 4,37 x 10 12,32 x 10 4,33 x 10 1,02 x 10 5,02 x 10 – RF-F1 4,52 x 10 1,00 x 10 4,74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 21 72 (144) 256 (512) Ermittlung des Belastungsvergleichsfaktors für kombinierte Belastungen: | My | | Fy | | Mx | | Mz | | Fz | fv + 3) Daten für RF-...-S entsprechen RF Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 22 Meter Hub [kg] 2,64 3,56 7,45 Nullhub [kg] 2,97 15,7 32,83 pro Meter Hub [kg] 3,94 5,13 10,6 17,22 Nullhub [kg] 2,78 6,25 17,4 – pro Meter Hub [kg] 3,29 5,17 10,8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...

  • Página 23: Kennlinien

    ELGA-TB-G/-KF/-RF Kennlinien ELGA-TB-G Kraft F und Stützabstand L bei einer maximalen Durchbiegung von 0,5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 24 ELGA-TB-G/-KF/-RF ELGA-TB-KF Kraft F und Stützabstand L bei einer maximalen Durchbiegung von 0,5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 25 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Kraft F und Stützabstand L bei einer maximalen Durchbiegung von 0,5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 26 ELGA-TB-G/-KF/-RF Festo – ELGA-TB-G/-KF/-RF – 1502c Deutsch...
  • Página 27 ELGA-TB-G/-KF/-RF English – Toothed belt axis ELGA-TB-G/-KF/-RF Table of contents Design ..............

  • Página 28: Design

    Hollow drive shaft (concealed) Profile housing with plain-bearing guide Thread for motor mounting kit Thread for optional switch lug Thread/centring holes for attachment Slots for proximity sensor components Slots for mounting/accessories Slide Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 29 Hollow drive shaft (concealed) Profile housing with ball bearing guide Thread for motor mounting kit Thread for optional switch lug Thread/centring holes for attachment Slots for proximity sensor components Slots for mounting/accessories Slide Relubrication opening Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 30 Thread for optional switch lug Thread/centring holes for attachment Slots for proximity sensor components Slots for mounting/accessories Slide Relubrication opening 1) Not for ELGA-…-F1 2) For ELGA-…-F1, slots only on the underside Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 31: Safety

    Qualified personnel Only qualified personnel may perform installation, commissioning, maintenance and disassembly of the axis. The qualified personnel must be familiar with installation and operation of electrical and pneumat­ ic control systems. Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 32: Function

    The toothed belt on a drive hollow shaft converts the rotation of the motor into a linear motion. As a result, the slide moves backwards and forwards. The slide is plain-bearing guided (ELGA-TB-G), ball- bearing guided (ELGA-TB-KF) or roller-guided (ELGA-TB-RF). The reference position of the slide can be detected with the help of accessories (è...

  • Página 33: Mount Axis

    For gantry applications, attention must also be paid to parallel alignment or product heights in alignment of the axes. Fig. 7 For additional information, contact your local Festo Service. • Take the required support spacing into account (è 13 Characteristic curves).

  • Página 34: Mount Attachment Components

    • If there are heavy loads, mount the axis to the profile with additional mounting components. • Select mounting components or accessories (è www.festo.com/catalogue). • Mount the mounting components outside the positioning range (avoid collisions). • Fasten axis.
  • Página 35 Observe maximum screw-in depth D and tightening torque (è Tab. 2). Fig. 12 Size Screw Max. screw-in depth D [mm] 12.5 Tightening torque [Nm] Centring H7 G, KF [mm] KF, RF [mm] Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 36: Mount Accessories

    – Use slot covers in all unused slots (è www.festo.com/catalogue). – Connect sealing air. That is possible on all four sides of the axis. To do this, remove the threaded pin 3 on the cover and connect compressed air. Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 37: Commissioning

    – The slide moves through the intended positioning cycle completely. – Slide stops as soon as a limit switch is reached. After a successful test run, the axis is ready for operation. Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 38: Maintenance

    • Check the toothed belt for wear (e.g. toothed-belt friction) after 1000 km of operat­ ing distance and then after every 500 km of operating distance. • If there are signs of toothed belt wear, send the axis to Festo or contact Festo ser­ vice (è 8 Disassembly and repair).
  • Página 39 ELGA-TB-G/-KF/-RF Lubricating the guide (ELGA-TB-KF/-RF) Lubrication of the ELGA-TB-G axis with plain-bearing guide is not necessary. Cover band Cover Relubrication openings Screw Fig. 16 1. Calculate the load comparison factor f with the aid of the formula for combined loads (è...

  • Página 40: Disassembly And Repair

    • Remove motor cables and mounting screws. In case of repair: • Send axis to Festo or contact Festo service (è www.festo.com). Festo carries out the required repairs, fine adjustments and checks. Information about spare parts and accessories (è www.festo.com/spareparts).

  • Página 41: Accessories

    Nozzle pipe, radial outlet port 647960/LUB-1-TR-L Roller bearing grease, ELGA-TB-KF LUB-KC1 from Festo ELGA-TB-RF(-F1) Oil gun 8041022/AZTP-S-L Oil cartridge 8041024/AZLO-H1-C-10 Elkalub VP 916, Chemie-Technik Co., Vöhringen 1) (è Spare parts catalogue at www.festo.com/spareparts) Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 42: Fault Clearance

    Controller is incorrectly set Change parameters. Lack of lubrication on the roller Lubricate axis (è 7 Maintenance). guide Guide defective Send axis to Festo or contact the local Toothed belt/guide or cover band Festo service. reversers worn Slide does not Coupling spins.

  • Página 43: Technical Data

    Ambient temperature [°C] –10 … +60 Degree of protection IP00 IP40 1) The PositioningDrives sizing software is available for dimensioning (è www.festo.com/sp). 2) Measured at a speed of 0.2 m/s (with cover band). Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 44 4.59 x 10 9.14 x 10 4.37 x 10 12.32 x 10 4.33 x 10 1.02 x 10 5.02 x 10 – RF-F1 4.52 x 10 1.00 x 10 4.74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 45 Determination of the load compensation factor for combined loads: | My | | Fy | | Mx | | Mz | | Fz | fv + 3) Data for RF-...-S correspond to RF Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 46 Zero stroke length [kg] 2.97 15.7 32.83 Per metre of stroke [kg] 3.94 5.13 10.6 17.22 Zero stroke length [kg] 2.78 6.25 17.4 – Per metre of stroke [kg] 3.29 5.17 10.8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c English...

  • Página 47: Characteristic Curves

    ELGA-TB-G/-KF/-RF Characteristic curves ELGA-TB-G Force F and support spacing L with a maximum deflection of 0.5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 48 ELGA-TB-G/-KF/-RF ELGA-TB-KF Force F and support spacing L with a maximum deflection of 0.5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 49 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Force F and support spacing L with a maximum deflection of 0.5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 50 ELGA-TB-G/-KF/-RF Festo – ELGA-TB-G/-KF/-RF – 1502c English...
  • Página 51 ........... . . Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 52: Estructura

    Cuerpo perfilado con guía de deslizamiento Rosca para conjunto de fijación del motor Rosca para leva de conmutación opcional Rosca/centrajes para componentes Ranuras para sensores de proximidad complementarios Ranuras para fijación y accesorios Carro Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 53 Cuerpo perfilado con guía de bolas Rosca para conjunto de fijación del motor Rosca para leva de conmutación opcional Rosca/centrajes para componentes Ranuras para sensores de proximidad complementarios Ranuras para fijación y accesorios Carro Orificio para relubricación Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 54 Rosca para leva de conmutación opcional Rosca/centrajes para componentes Ranuras para sensores de proximidad complementarios Ranuras para fijación/accesorios Carro Orificio para relubricación 1) No en ELGA-…-F1 2) En ELGA-…-F1 solo hay ranuras en la parte inferior Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 55: Seguridad

    El montaje, la puesta a punto, el mantenimiento y el desmontaje del eje deben ser realizados únicamente por personal técnico cualificado. El personal técnico debe estar familiarizado con la instalación de sistemas de mando eléctricos y neumáticos. Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 56: Función

    Así el carro se desplaza hacia delante y hacia atrás. El carro es guiado por guías de deslizamiento (ELGA-TB-G), por bolas (ELGA-TB-KF) o bien por rodillos (ELGA-TB-RF). La posición de referencia del carro se puede consultar con la ayuda de accesorios (è...

  • Página 57: Montaje Del Eje

    Para más información, consulte con el servicio de postventa local de Festo. • Observar las distancias entre apoyos necesarias (è 13 Curvas características). Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 58: Montaje De Los Componentes Complementarios

    • En caso de cargas elevadas fijar el eje al perfil con otros elementos de fijación. • Seleccionar elementos e fijación o accesorios (è www.festo.com/catalogue). • Montar los elementos de fijación fuera del área de desplazamiento (evitar colisiones).
  • Página 59 D y el par e apriete máximo (è Tab. 2). Fig. 12 Tamaño Tornillo Profundidad máx. de atornillado D [mm] 7,5 12,5 Par de apriete [Nm] 5,9 [mm] @ 5 Centraje H7 G, KF [mm] @ 9 KF, RF Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 60: Montaje De Los Accesorios

    (è www.festo.com/catalogue). – Conectar el aire de barrido. Es posible hacerlo en los cuatro lados del eje. Para ello, retirar el pasador roscado 3 de la tapa y conectar el aire comprimido. Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 61: Puesta A Punto

    – El carro se detiene tan pronto como llega al interruptor de final de carrera. Una vez realizado correctamente el recorrido de prueba el eje está listo para el funcionamiento. Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 62: Mantenimiento

    500 km de recorrido (p. ej. abrasión de la cadena dentada). • Si aparecen signos de desgaste de la correa dentada enviar el eje a Festo o contactar con el servicio de postventa de Festo (è 8 Desmontaje y reparaciones).
  • Página 63 ELGA-TB-G/-KF/-RF Lubricación de la guía (ELGA-TB-KF/-RF) No es necesario lubricar el eje ELGA-TB-G con guía de deslizamiento. Banda de cierre Tapa Orificios de lubricación Tornillo Fig. 16 1. Calcular el factor de compensación de carga f con ayuda de la fórmula para cargas combinadas (è...

  • Página 64: Desmontaje Y Reparaciones

    • Retirar los cables del motor y los tornillos de fijación. En caso de reparación: • Enviar el eje a Festo o contactar con el servicio de postventa de Festo (è www.festo.com). Festo realizará las reparaciones, ajustes de precisión y controles necesarios.

  • Página 65: Accesorios

    Grasa para rodamientos, ELGA-TB-KF LUB-KC1 de Festo ELGA-TB-RF(-F1) Bomba de engrase 8041022/AZTP-S-L Cartucho de aceite 8041024/AZLO-H1-C-10 Aceite Elkalub VP 916 de la empresa Chemie-Technik, Vöhringen 1) (è Catálogo de repuestos en www.festo.com/spareparts) Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 66: Eliminación De Fallos

    Lubricación insuficiente Lubricar el eje (è 7 Mantenimiento). en la guía de rodillos Guía averiada Enviar el eje a Festo o contactar con el servicio de postventa local de Festo. Cerrar la correa dentada/ guía o los inversores de banda de cierre El carro no se El acoplamiento gira.

  • Página 67: Especificaciones Técnicas

    –10 … +60 Tipo de protección IP00 IP40 1) Para el dimensionado está disponible el software de dimensionado PositioningDrives (è www.festo.com/sp). 2) Medido a una velocidad de 0,2 m/s (con banda de cierre). Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 68 4,59 x 10 9,14 x 10 4,37 x 10 12,32 x 10 4,33 x 10 1,02 x 10 5,02 x 10 – RF-F1 4,52 x 10 1,00 x 10 4,74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 69 Determinación de factor de comparación de carga para cargas combinadas: | My | | Fy | | Mx | | Mz | | Fz | fv + 3) Los datos para RF-...-S corresponden a los de RF Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 70 3,56 7,45 Carrera cero [kg] 2,97 15,7 32,83 Por metro de carrera [kg] 3,94 5,13 10,6 17,22 Carrera cero [kg] 2,78 6,25 17,4 – Por metro de carrera [kg] 3,29 5,17 10,8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...

  • Página 71: Curvas Características

    ELGA-TB-G/-KF/-RF Curvas características ELGA-TB-G Fuerza F y distancia entre apoyos L con una flexión máxima de 0,5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 72 ELGA-TB-G/-KF/-RF ELGA-TB-KF Fuerza F y distancia entre apoyos L con una flexión máxima de 0,5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 73 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Fuerza F y distancia entre apoyos L con una flexión máxima de 0,5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 74 ELGA-TB-G/-KF/-RF Festo – ELGA-TB-G/-KF/-RF – 1502c Español...
  • Página 75 ELGA-TB-G/-KF/-RF Français – Axe à courroie crantée ELGA-TB-G/-KF/-RF Table des matières Structure ..............

  • Página 76: Structure

    Filetages pour kit de montage du moteur Filetages pour la languette de commutation Filetages/centrages pour éléments annexes en option Chariot Rainures pour capteurs de proximité Bande protectrice Rainures de fixation/pour accessoires Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 77 Filetages pour la languette de commutation Filetages pour kit de montage du moteur en option Filetages/centrages pour éléments annexes Rainures pour capteurs de proximité Chariot Rainures de fixation/pour accessoires Bande protectrice Trou de graissage Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 78 Filetages/centrages pour éléments annexes Rainures pour capteurs de proximité Chariot Rainures de fixation/pour accessoires Bande protectrice Trou de graissage 1) pas pour ELGA-…-F1 2) pour ELGA-…-F1, rainures uniquement sur la face inférieure Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 79: Sécurité

    Le montage, la mise en service, la maintenance et le démontage de l'axe doivent être effectués uniquement par un personnel spécialisé. Le personnel spécialisé doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques. Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 80: Fonctionnement

    Le chariot est guidé par paliers lisses (ELGA-TB-G), sur billes (ELGA-TB-KF) ou sur rouleaux (ELGA-TB-RF). La position de référence du chariot peut être interrogée à l'aide d'accessoires (è 5.1.3 Montage des accessoires).

  • Página 81: Montage De L'aXe

    Lors du montage sur portique, veiller au parallélisme et à la hauteur du produit lors de l'alignement des axes. Fig. 7 Pour obtenir des informations complémentaires, s'adresser au service après-vente local Festo. • Tenir compte des espacements des fixations requis (è 13 Courbes caractéristiques). Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 82: Montage Des Éléments

    • En cas de sollicitations élevées, fixer l'axe sur le profilé avec des éléments de fixation supplémentaires. • Sélectionner les éléments de fixation ou les accessoires (è www.festo.com/catalogue). • Monter les éléments de fixation en dehors de la zone de déplacement (éviter les collisions).
  • Página 83 Respecter la longueur maximale de vissage D et le couple de serrage (è Tab. 2). Fig. 12 Taille Profondeur de vissage max. D [mm] 12,5 Couple de serrage [Nm] Centrage H7 G, KF [mm] KF, RF [mm] Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 84: Montage Des Accessoires

    – Raccorder à l'air d'arrêt. Le raccordement est possible sur les quatre côtés de l'axe. À cet effet, retirer la vis sans tête 3 sur le couvercle et raccorder à l'air comprimé. Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 85: Mise En Service

    – Le chariot parcourt complètement le cycle de déplacement prévu. – Le chariot s’arrête dès qu’il atteint un capteur de fin de course. Après un déplacement d'essai réussi, l'axe est prêt à fonctionner. Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 86: Maintenance

    • Contrôler l'usure de la courroie crantée après 1 000 km, puis tous les 500 km (par ex. abrasion de la courroie crantée). • En cas de signes d'usure de la courroie crantée, envoyer l'axe à Festo ou contacter le service après-vente Festo (è 8 Démontage et réparation).
  • Página 87 ELGA-TB-G/-KF/-RF Graissage du guidage (ELGA-TB-KF/-RF) Le graissage de l'axe ELGA-TB-G avec guidage à palier lisse est inutile. Bande protectrice Couvercle Trous de graissage Fig. 16 1. Calculer le facteur de comparaison de charge f à l'aide de la formule pour charges combinées...

  • Página 88: Démontage Et Réparation

    • Retirer les câbles pour moteur et les vis de fixation. En cas de réparation : • Envoyer l'axe à Festo ou contacter le service après-vente Festo (è www.festo.com). Festo effectue les réparations, les réglages de précision et les contrôles requis.

  • Página 89: Accessoires

    647960/LUB-1-TR-L Graisse pour roulement, ELGA-TB-KF LUB-KC1 de Festo ELGA-TB-RF(-F1) Pompe à huile 8041022/AZTP-S-L Cartouche d'huile 8041024/AZLO-H1-C-10 Huile Elkalub VP 916, société Chemie-Technik, Vöhringen 1) (è Catalogue des pièces de rechange sous www.festo.com/spareparts) Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 90: Dépannage

    Modifier les paramètres. Graissage insuffisant sur le guidage Graisser l'axe (è 7 Maintenance). à rouleaux Guidage défectueux Envoyer l'axe à Festo ou contacter le service après-vente local Festo. Courroie crantée/guidage ou renvois de la bande protectrice usé(es) Le chariot ne se L'accouplement tourne en continu.

  • Página 91: Caractéristiques Techniques

    –10 … +60 Degré de protection IP00 IP40 1) Le logiciel de conception PositioningDrives (è www.festo.com/sp) est disponible pour le dimensionnement. 2) Mesuré à une vitesse de 0,2 m/s (avec bande protectrice). Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 92 4,59 x 10 9,14 x 10 4,37 x 10 12,32 x 10 4,33 x 10 1,02 x 10 5,02 x 10 – RF-F1 4,52 x 10 1,00 x 10 4,74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 93 : | My | | Fy | | Mx | | Mz | | Fz | fv + 3) Les données pour RF-...-S correspondent à celles pour RF Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 94 3,56 7,45 Course nulle [kg] 2,97 15,7 32,83 par mètre de course [kg] 3,94 5,13 10,6 17,22 Course nulle [kg] 2,78 6,25 17,4 – par mètre de course [kg] 3,29 5,17 10,8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...

  • Página 95: Courbes Caractéristiques

    ELGA-TB-G/-KF/-RF Courbes caractéristiques ELGA-TB-G Force F et espacement des fixations L pour un fléchissement maximal de 0,5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 96 ELGA-TB-G/-KF/-RF ELGA-TB-KF Force F et espacement des fixations L pour un fléchissement maximal de 0,5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 97 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Force F et espacement des fixations L pour un fléchissement maximal de 0,5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c Français...
  • Página 98 ELGA-TB-G/-KF/-RF Italiano – Asse a cinghia dentata ELGA-TB-G/-KF/-RF Indice generale Costruzione ............. .

  • Página 99: Costruzione

    Custodia profilata con guida scorrevole Filettatura per kit di montaggio motore Filettatura per blocchetto di connessione Filettatura/centrature per elementi di opzionale montaggio Scanalature per sensori di finecorsa Slitta Scanalature per fissaggio e accessori Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 100 Filettatura per kit di montaggio motore Filettatura per blocchetto di connessione Filettatura/centrature per elementi di opzionale montaggio Scanalature per sensori di finecorsa Slitta Scanalature per fissaggio e accessori Nastro di copertura Apertura di rilubrificazione Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 101 Filettatura/centrature per elementi di Scanalature per sensori di finecorsa montaggio Scanalature per fissaggio e accessori Slitta Apertura di rilubrificazione Nastro di copertura 1) non con ELGA-…-F1 2) con ELGA-…-F1 scanalature solo sul lato inferiore Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 102: Sicurezza

    Il montaggio, la messa in servizio, la manutenzione e lo smontaggio devono essere eseguiti esclusiva­ mente da personale qualificato. Il personale qualificato deve essere pratico dell'installazione e del­ l'esercizio di sistemi di comando elettrici e pneumatici. Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 103: Funzione

    La cinghia dentata sull'albero di azionamento cavo trasforma il moto rotatorio del motore in moto li­ neare. Così la slitta si muove avanti e indietro. La slitta è condotta su guide (ELGA-TB-G), sfere (ELGA- TB-KF) o su rulli (ELGA-TB-RF). La posizione di riferimento della slitta può essere verificata come segue, con l'aiuto di accessori (è...

  • Página 104: Montaggio Dell'aSse

    In caso di configurazioni a cavalletto, verificare ulteriormente l'andamento parallelo e l'altezza del prodotto nell'orientamento Fig. 7 degli assi.Per ulteriori informazioni rivolgersi al servizio assistenza locale di Festo. • Considerare gli interassi necessari (è 13 Curve caratteristiche). Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 105: Fissaggio Degli Elementi Di Montaggio

    • In caso di carichi elevati fissare l'asse al profilo con ulteriori elementi di fissaggio. • Selezionare gli elementi di fissaggio o gli accessori (è www.festo.com/catalogue). • Montare gli elementi di fissaggio al di fuori del movimento della slitta (evitare collisioni).
  • Página 106 D e la coppia di serraggio (è Tab. 2). Fig. 12 Dimensioni Vite Profondità di avvitamento max. D [mm] 12,5 Coppia di serraggio [Nm] Centraggio H7 G, KF [mm] KF, RF [mm] Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 107: Montaggio Degli Accessori

    (è www.festo.com/catalogue). – Collegare l'aria di tenuta. Questo è possibile su tutti e quat­ tro i lati dell'asse. A tale scopo rimuovere il perno filettato 3 sul coperchio e collegare l'aria compressa. Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 108: Messa In Servizio

    – La slitta percorre in modo completo il ciclo di corsa previsto. – La slitta si ferma non appena raggiunge un interruttore di finecorsa. Una volta conclusa con successo la corsa di prova, l'asse è pronto all'uso. Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 109: Manutenzione

    • Controllare l'usura della cinghia dentata dopo un percorso di 1000 km poi ogni 500 km di percorso (ad es. usura della cinghia dentata). • In caso di segni di usura sulla cinghia dentata, spedire l'asse a Festo o contattare l'assistenza Festo (è 8 Smontaggio e riparazione). Attenzione Una tensione ripetuta della cinghia dentata ne riduce la durata utile.
  • Página 110 ELGA-TB-G/-KF/-RF Lubrificazione della guida (ELGA-TB-KF/-RF) La lubrificazione dell'asse ELGA-TB-G con guida a strisciamento non è necessaria. Nastro di copertura Coperchio Aperture per la rilubrificazione Vite Fig. 16 1. Calcolare il fattore del carico f mediante la formula per carichi combinati (è...

  • Página 111: Smontaggio E Riparazione

    • Rimuovere i cavi motore e le viti di fissaggio. In caso di riparazione: • Spedire l'asse a Festo o contattare l'assistenza Festo (è www.festo.com). Festo effettua le riparazioni, le microregolazioni e le verifiche necessarie. Informazioni relative ai pezzi di ricambio e ausili (è www.festo.com/spareparts).

  • Página 112: Accessori

    Lancia, uscita radiale 647960/LUB-1-TR-L Grasso per cuscinetti, ELGA-TB-KF LUB-KC1 di Festo ELGA-TB-RF(-F1) Pompa per rabbocco olio 8041022/AZTP-S-L Cartuccia dell'olio 8041024/AZLO-H1-C-10 Olio Elkalub VP 916, ditta chimico-tecnica, Vöhringen 1) (è Catalogo pezzi di ricambio: www.festo.com/spareparts) Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 113: Risoluzione Dei Problemi

    Usura Spedire l'asse a Festo o contattare dentata l'assistenza Festo più vicina. Fuoriuscita di olio tra Panno per l'olio completamente Sostituire il panno la custodia profilata impregnato con ELGA-TB-RF e il coperchio. Tab. 6 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 114: Dati Tecnici

    [°C] –10 … +60 Grado di protezione IP00 IP40 1) Per il dimensionamento è disponibile il software PositioningDrives (è www.festo.com/sp). 2) Misurata a una velocità di 0,2 m/s (con nastro di copertura). Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 115 4,59 x 10 9,14 x 10 4,37 x 10 12,32 x 10 4,33 x 10 1,02 x 10 5,02 x 10 – RF-F1 4,52 x 10 1,00 x 10 4,74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 116 Determinazione del fattore di comparazione del carico per carichi combinati: | My | | Fy | | Mx | | Mz | | Fz | fv + 3) I dati per RF-...-S corrispondono a RF Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 117 [Kg] 2,64 3,56 7,45 Corsa zero [Kg] 2,97 15,7 32,83 per metro corsa [Kg] 3,94 5,13 10,6 17,22 Corsa zero [Kg] 2,78 6,25 17,4 – per metro corsa [Kg] 3,29 5,17 10,8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...

  • Página 118: Curve Caratteristiche

    ELGA-TB-G/-KF/-RF Curve caratteristiche ELGA-TB-G Forza F e interasse tra i supporti L per ELGA-TB-G con flessione massima di 0,5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 119 ELGA-TB-G/-KF/-RF ELGA-TB-KF Forza F e interasse tra i supporti L per ELGA-TB-G con flessione massima di 0,5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 120 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Forza F e interasse tra i supporti L per ELGA-TB-G con flessione massima di 0,5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c Italiano...
  • Página 121 ELGA-TB-G/-KF/-RF – ELGA-TB-G/-KF/-RF ................................................................š ..................................................................5.1.1 ............5.1.2 Ö ............ 5.1.3 Ö ................................................................Ö ....................................................Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 122 ELGA-TB-G/-KF/-RF ELGA-TB-G Ö Ö Ö Ö/ Ö Fig. 1 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 123 ELGA-TB-G/-KF/-RF ELGA-TB-KF Ö Ö Ö Ö/ Ö Fig. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 124 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) Ö Ö Ö Ö/ Ö ELGA-…-F1 ELGA-…-F1 ¥ n Fig. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 125 ‡ 。 • ‡ Û 。 • Ö。 • Ö。 ‡ – – ¶ – – 、 – – • 。  ±20 %。 • ELGA-TB-…-P0 。 š ¥ š 、 、 。 š 。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 126 )。 Ö • Û 。 。 • Festo ‡ Ö (è www.festo.com/catalogue)。 ¶ 、 (è 12 )。 • Ö 。 • 。 • 3 (è Fig. 2) 。 Fig. 5 。 • (è 6 )。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 127 、 。 • 。 Fig. 6 • 、 。 5.1.1 Ö • ‡ Ö 。 • ‡ 。 •  0.05 % ‡ 0.5 mm。 ‡ 。 Festo 。 • (è 13 )。 Fig. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 128 • 。 • 。 120/150 [Nm] Tab. 1 5.1.2 Ö Ö Öú 。 • Ö。 – ELGA-TB-G t = 0.03 mm – ELGA-TB-KF t = 0.01 mm Fig. 9 – ELGA-TB-RF t = 0.01 mm。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 129 (è Fig. 10)。 Fig. 10 • Ö (è Fig. 11)。 Fig. 11 Ö • Ö。Å 。 • Ö 。 (è Tab. 2)。 Fig. 12 [mm] 12.5 [Nm] G, KF [mm] KF, RF [mm] Tab. 2 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 130 • 。 è • Ö 。 1)2) Ö Ö ELGA-TB-RF-F1 。 ELGA-TB-M1/M2 ¥ ELGA-TB-RF-F1。 3) ¥ Fig. 13 • Ö‡ 10 mm 。 • – (è www.festo.com/catalogue)。 – 。 Å 。 。 Fig. 14 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 131 ELGA-TB-G/-KF/-RF Ö 。 、 、 。 • 。 • 。 Fig. 15 • Å 。 ú 。 。 • 。 。 。 ¥ è 。 。 。 – 。 – 。 。 Tab. 3 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 132 、 、 。 • 1000 km 500 km 。 • Festo Festo (è 8 )。 ú 。 • 。 • 2000 km 。 。 • (è Fig. 16)。 。 2 Nm 。 • (è www.festo.com/spareparts)。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 133 (è Fig. 17)。 Fig. 17 n‡ 。 –  300 mm – 2000 mm – 2 m/s – – +40 °C – ‡ • 。 • + 。 (è Fig. 16)。 Ö (è 10 Ö)。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 134 2.5 … 4.5 [ml] – Tab. 4 Ö 。 、 、 。 • 。 • (è 4 )。 • 。 • Festo Festo (è www.festo.com)。 Festo 、 。 (è www.festo.com/spareparts)。 Ö • ‡ Å 。 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 135 ELGA-TB-G/-KF/-RF Ö è www.festo.com/catalogue Ö： Ö / ELGA-TB-KF 647958/LUB-1 647959/LUB-1-TR-I 647960/LUB-1-TR-L ELGA-TB-KF LUB-KC1 Festo ELGA-TB-RF(-F1) 8041022/AZTP-S-L 8041024/AZLO-H1-C-10 Elkalub VP 916, (Fa. Chemie-Technik, Vöhringen) è Ö www.festo.com/spareparts Tab. 5 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 136 Festo Festo 。 è 。 。 Ö Ö 。 。 。 (è 5.1.2 Ö)。 。 。 、 。 。 Festo Festo 。 。 。 (è 7 (è www.festo.com/spareparts)。 Festo Festo 。 ELGA-TB-RF 。 Tab. 6 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 137 [Nm] 0.66 1.35 – RF-F1 [Nm] 1.03 1.93 5.67 – [m/s] – [m/s] [m/s] – [m/s [mm] ±0.08 [mm/U] [°C] –10 … +60 IP00 IP40 (è www.festo.com/sp)。 Ö PositioningDrives  0.2 m/s 。 Tab. 7 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 138 – 4.59 x 10 9.14 x 10 4.37 x 10 12.32 x 10 4.33 x 10 1.02 x 10 5.02 x 10 – RF-F1 4.52 x 10 1.00 x 10 4.74 x 10 Tab. 8 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 139 8.8 (8.8) 24 (24) 80 (80) RF-F1(-L) [Nm] 16 (32) 72 (144) 256 (512) | My | | Fy | | Mx | | Mz | | Fz | fv + 3) RF-...-S Tab. 9 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 140 、 PA POM PE – RF-F1 – [kg] 2.16 11.8 – [kg] 2.64 3.56 7.45 [kg] 2.97 15.7 32.83 [kg] 3.94 5.13 10.6 17.22 [kg] 2.78 6.25 17.4 – [kg] 3.29 5.17 10.8 Tab. 10 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 141 ELGA-TB-G/-KF/-RF ELGA-TB-G 0.5 mm ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 ELGA-TB-G-70 ELGA-TB-G-80 ELGA-TB-G-120 Fig. 18 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 142 ELGA-TB-G/-KF/-RF ELGA-TB-KF 0.5 mm ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 ELGA-TB-KF-70 ELGA-TB-KF-80 ELGA-TB-KF-120 ELGA-TB-KF-150 Fig. 19 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 143 ELGA-TB-G/-KF/-RF ELGA-TB-RF(-F1) 0.5 mm RF-F1 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 ELGA-TB-RF-70 ELGA-TB-RF-80 ELGA-TB-RF-120 Fig. 20 Festo – ELGA-TB-G/-KF/-RF – 1502c...
  • Página 144 Quedan reservados todos los derechos inherentes, en especial los de patentes, de modelos registrados y estéticos. Copyright: Festo AG & Co. KG Toute communication ou reproduction de ce document, sous quelque Postfach forme que ce soit, et toute exploitation ou communication de son 73726 Esslingen contenu sont interdites, sauf autorisation écrite expresse.

Este manual también es adecuado para:

Elga-tb-kfElga-tb-rf

Tabla de contenido
